HandsFreeLink Control Unit Inputs and Outputs

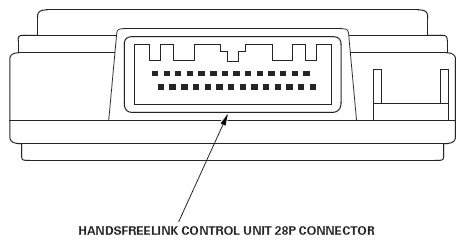

HANDSFREELINK CONTROL UNIT 28P CONNECTOR
WIRE COLOR REFERENCE CHART
| Cavity | Wire Color | Connect to | ||
|---|---|---|---|---|
| 1 | BLK | Body ground to G501 (GND) | ||
| 2 | BLU | HFL switch (HFL STRG SW) | ||
| 3 | LT BLU | Navigation unit (HFL MUTE) | ||
| 6 | WHT | Navigation unit (HFL/NAVI COMM4) | ||
| 7 | RED | Navigation unit (HFL/NAVI COMM3) | ||
| 8 | GRY(1) | Shield for terminals No. 6, No. 7, No. 20, and No. 21 (HFL/NAVI COMM SH) | ||
| 11 | BLU | Navigation unit (TELM SIG+) | ||
| 12 | GRY(1) | Shield for terminals No. 13 and No. 14 (MIC SH) | ||
| 13 | YEL | HFL-navigation microphone (MIC+) | ||
| 14 | BRN | HFL-navigation microphone (MIC-) | ||
| 15 | WHT | No. 23 (10 A) fuse in the under-dash fuse/relay box (+B) | ||
| 16 | PUR | No. 35 (7.5 A) fuse in the under-dash fuse/relay box (ACC) | ||
| 18 | PNK | B-CAN communication (B-CAN) | ||
| 19 | LT GRN | Navigation unit (HFL icon) | ||
| 20 | BLK | Navigation unit (HFL/NAVI COMM1) | ||
| 21 | GRN | Navigation unit (HFL/NAVI COMM2) | ||
| 25 | PNK | Navigation unit (TELM SIG -) | ||
| 26 | GRY(1) | Shield for terminals No. 11 and No. 25 (TELM SIG SH) | ||
| 27 | GRN | Navigation unit (MIC SIG+) | ||
| 28 | RED | Navigation unit (MIC SIG-) | ||
|
||||
