A/T Control System Connector for Inputs and Outputs
| Connector Index |
|---|
| TCM Connector A (23P) |
| TCM Connector B (45P) |
| SBW Shifter Control Module 20P Connector |
TCM Connector A (23P) (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | LG2 | Ground for TCM |
| 2 | NC | Detects countershaft speed sensor signal |
| 3 | Not used | |
| 4 | TCUWUP/ACC | Detects TCUWUP/ACC signal |
| 5 | Not used | |
| 6 | IG1 | Detects ignition signal |
| 7 | Not used | |
| 8 | VB3 | Power source for TCM |
| 9 | LG1 | Ground for TCM |
| 10 | VCC3 | Provides sensor reference voltage |
| 11 | Not used | |
| 12 | F-CAN B_L | Sends and receives communication signal |
| 13 | F-CAN B_H | Sends and receives communication signal |
| 14 | RVSOUT | Outputs R position signal |
| 15 | VB1 | Power source for TCM |
| 16 | SG3 | Sensor ground |
| 17* | IGNTRx | Communication line |
| 18 | F-CAN A_L | Sends and receives communication signal |
| 19 | F-CAN A_H | Sends and receives communication signal |
| 20 | SDNP | Detects paddle shifter - (downshift switch) signal |
| 21 | SUPP | Detects paddle shifter + (upshift switch) signal |
| 22 | PARKOUT | Outputs P position signal |
| 23 | VB2 | Power source for TCM |
*: Without electric steering lock

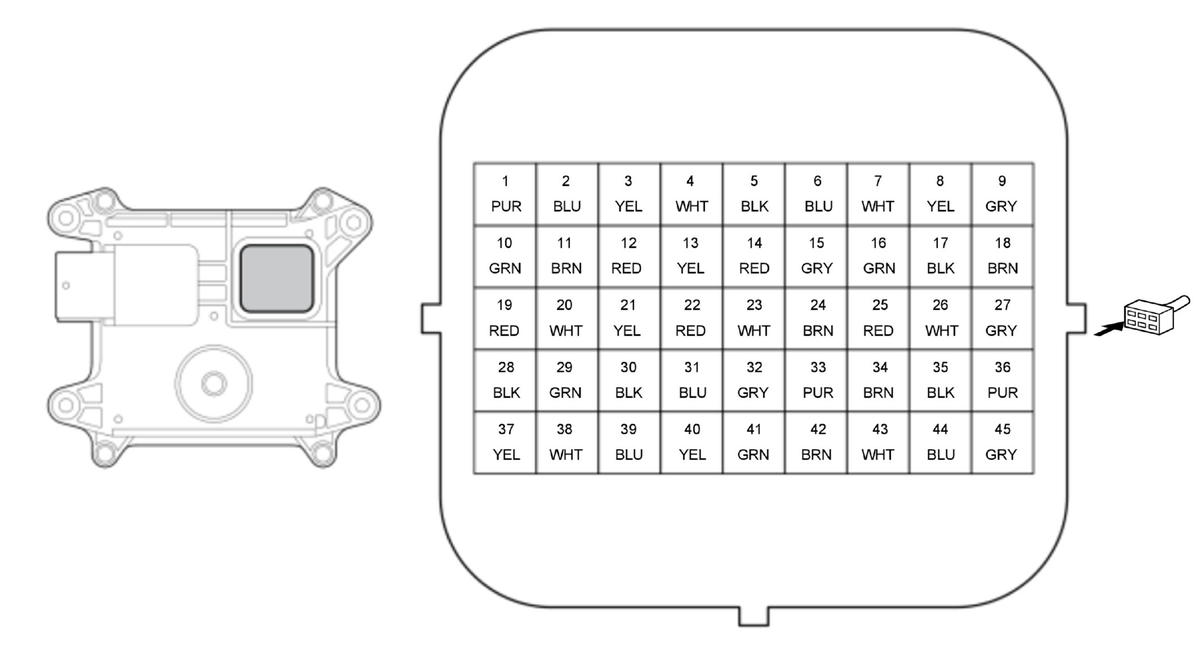

TCM Connector B (45P) (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | SW B | Detects transmission fluid pressure switch signal |
| 2 | LINEAR F - | Drives clutch pressure control solenoid valve F |
| 3 | LINEAR A - | Drives clutch pressure control solenoid valve A |
| 4 | TATF | Detects ATF temperature sensor signal |
| 5 | LINEAR A+ | Drives clutch pressure control solenoid valve A |
| 6 | LINEAR E - | Drives clutch pressure control solenoid valve E |
| 7 | LINEAR E+ | Drives clutch pressure control solenoid valve E |
| 8 | LINEAR B - | Drives clutch pressure control solenoid valve B |
| 9 | LINEAR B+ | Drives clutch pressure control solenoid valve B |
| 10 | LINEAR F+ | Drives clutch pressure control solenoid valve F |
| 11 | NM | Detects mainshaft speed sensor signal |
| 12 | PRESSURE F | Detects transmission fluid pressure sensor F signal |
| 13 | SG3 | Sensor ground |
| 14 | SW A | Detects transmission fluid pressure switch signal |
| 15 | SG1 | Sensor ground |
| 16 | PRESSURE B | Detects transmission fluid pressure sensor B signal |
| 17 | PG 1 | Ground for TCM |
| 18 | PRESSURE A | Detects transmission fluid pressure sensor A signal |
| 19 | STROKE TWC 1 | Detects two-way clutch actuator valve stroke sensor signal |
| 20 | VCC1 | Provides sensor reference voltage |
| 21 | SH G | Drives shift solenoid valve G |
| 22 | SH D | Drives shift solenoid valve D |
| 23 | SH C | Drives shift solenoid valve C |
| 24 | SH E | Drives shift solenoid valve E |
| 25 | SH F | Drives shift solenoid valve F |
| 26 | SH B | Drives shift solenoid valve B |
| 27 | SH A | Drives shift solenoid valve A |
| 28 | STROKE TWC 2 | Detects two-way clutch actuator valve stroke sensor signal |
| 29 | VCC2 | Provides sensor reference voltage |
| 30 | STROKE PKG 1 | Detects parking actuator valve stroke sensor signal |
| 31 | VCC3 | Provides sensor reference voltage |
| 32 | PRESSURE E | Detects transmission fluid pressure sensor E signal |
| 33 | SG2 | Sensor ground |
| 34 | PRESSURE C | Detects transmission fluid pressure sensor C signal |
| 35 | PG 2 | Ground for TCM |
| 36 | PRESSURE D | Detects transmission fluid pressure sensor D signal |
| 37 | LINEAR H - | Drives clutch pressure control solenoid valve H |
| 38 | LINEAR H+ | Drives clutch pressure control solenoid valve H |
| 39 | STROKE PKG 2 | Detects parking actuator valve stroke sensor signal |
| 40 | LINEAR G - | Drives clutch pressure control solenoid valve G |
| 41 | LINEAR G+ | Drives clutch pressure control solenoid valve G |
| 42 | LINEAR D - | Drives clutch pressure control solenoid valve D |
| 43 | LINEAR D+ | Drives clutch pressure control solenoid valve D |
| 44 | LINEAR C - | Drives clutch pressure control solenoid valve C |
| 45 | LINEAR C+ | Drives clutch pressure control solenoid valve C |

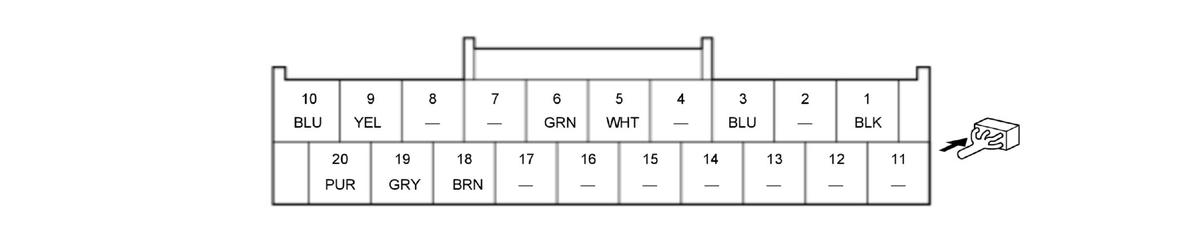

SBW Shifter Control Module 20P Connector (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | GND | Ground for SBW shifter control module |
| 3 | ILL-(LED) | Detects illumination control signal |
| 5 | F-CAN A_H | Sends and receives communication signal |
| 6 | F-CAN A_L | Sends and receives communication signal |
| 9 | F-CAN B_H | Sends and receives communication signal |
| 10 | F-CAN B_L | Sends and receives communication signal |
| 18 | IG1_TCU | Power source for SBW shifter control module |
| 19 | ILLUMI+ | Power source for SBW shifter illumination |
| 20 | +B_SBW | Power source for SBW shifter control module |
