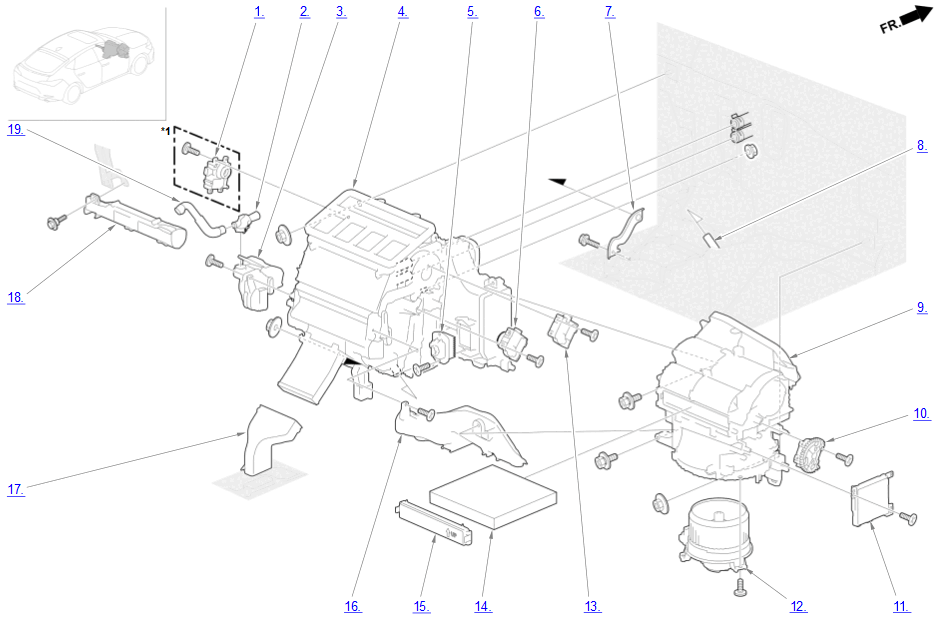

Exploded View
For replacement of components listed below, see Repair Procedure
*1: With dual zone climate control

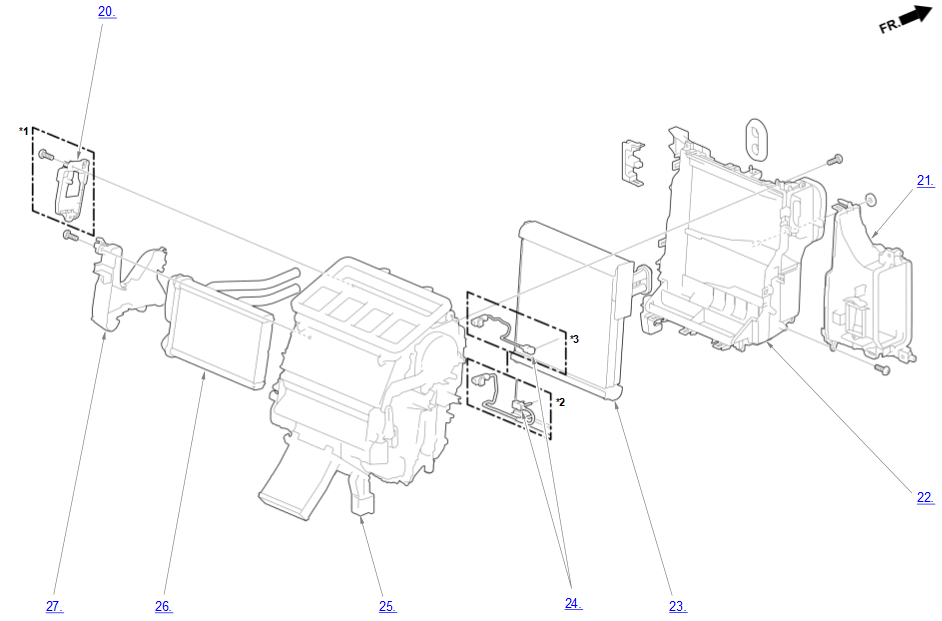

*1: With dual zone climate control *2: Without auto idle stop system *3: With auto idle stop system
HVAC_Unit_Area Components
| Component Name | Callout |
|---|---|
| Driver's Air Mix Control Motor | 1 |
| Aspirator | 2 |
| Driver's Heater Duct A | 3 |
| Heater Unit | 4 |
| Power Transistor | 5 |
| Air Mix Control Motor or Passenger's Air Mix Control Motor | 6 |
| HVAC Stay | 7 |
| Drain Hose | 8 |
| Blower Unit | 9 |
| Recirculation Control Motor | 10 |
| Climate Control Unit | 11 |
| Blower Motor | 12 |
| Mode Control Motor | 13 |
| Dust and Pollen Filter | 14 |
| Lid | 15 |
| Passenger's Heater Duct | 16 |
| Rear Heater Joint Duct | 17 |
| Driver's Heater Duct B | 18 |
| Aspirator Hose | 19 |
| Driver's Air Mix Control Motor Bracket | 20 |
| Joint Duct | 21 |
| Evaporator Case | 22 |
| Evaporator Core | 23 |
| Evaporator Temperature Sensor | 24 |
| Heater Unit Case | 25 |
| Heater Core | 26 |
| Heater Core Cover | 27 |
