Exploded View Legend
For Replacement of components listed below, see Repair Procedure
| *1: Part(s) are shown for one side only as the procedure is the same for both sides. |
| *1: 2.0 L Engine *2: 3.0 L Engine |

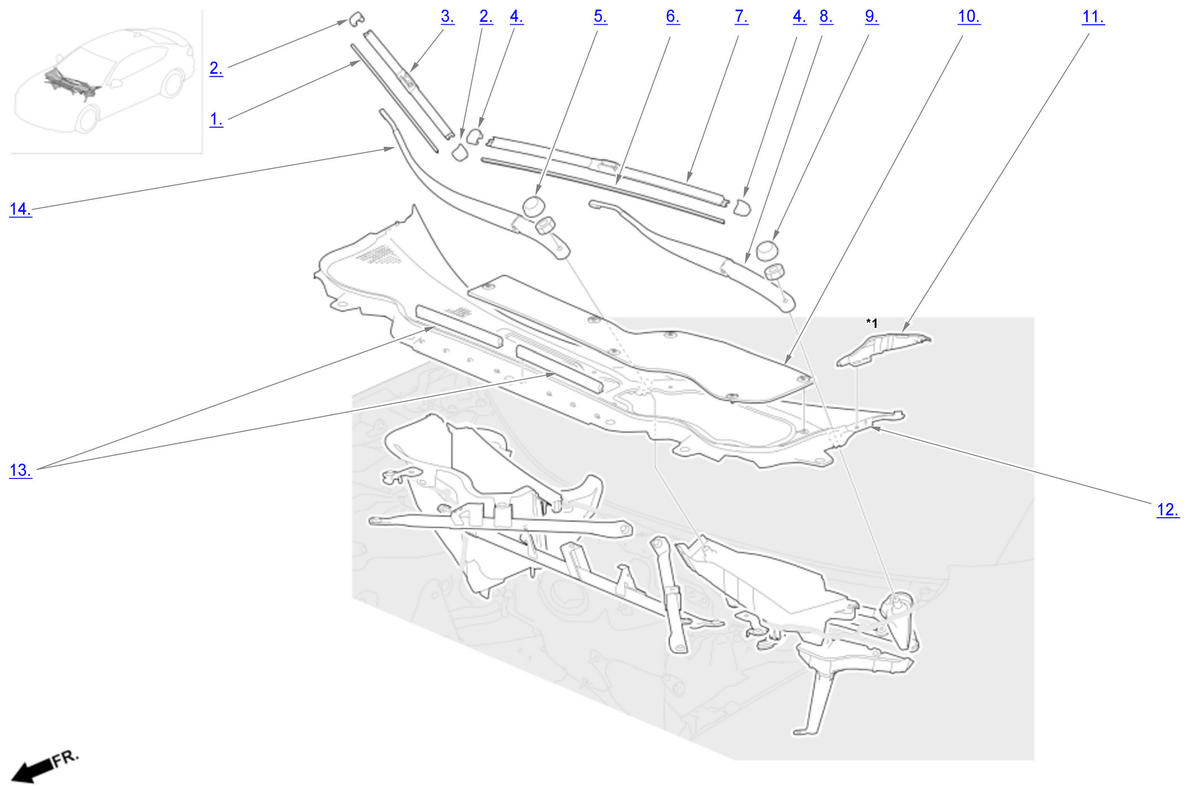

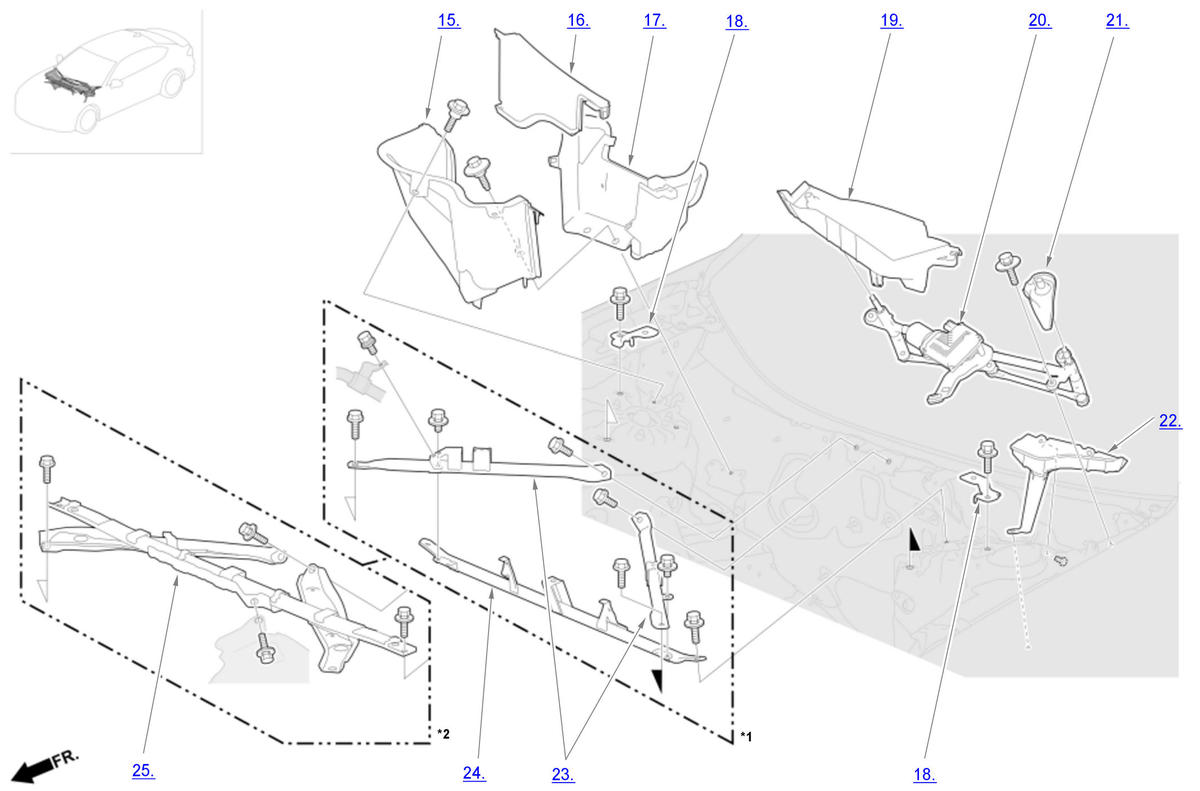

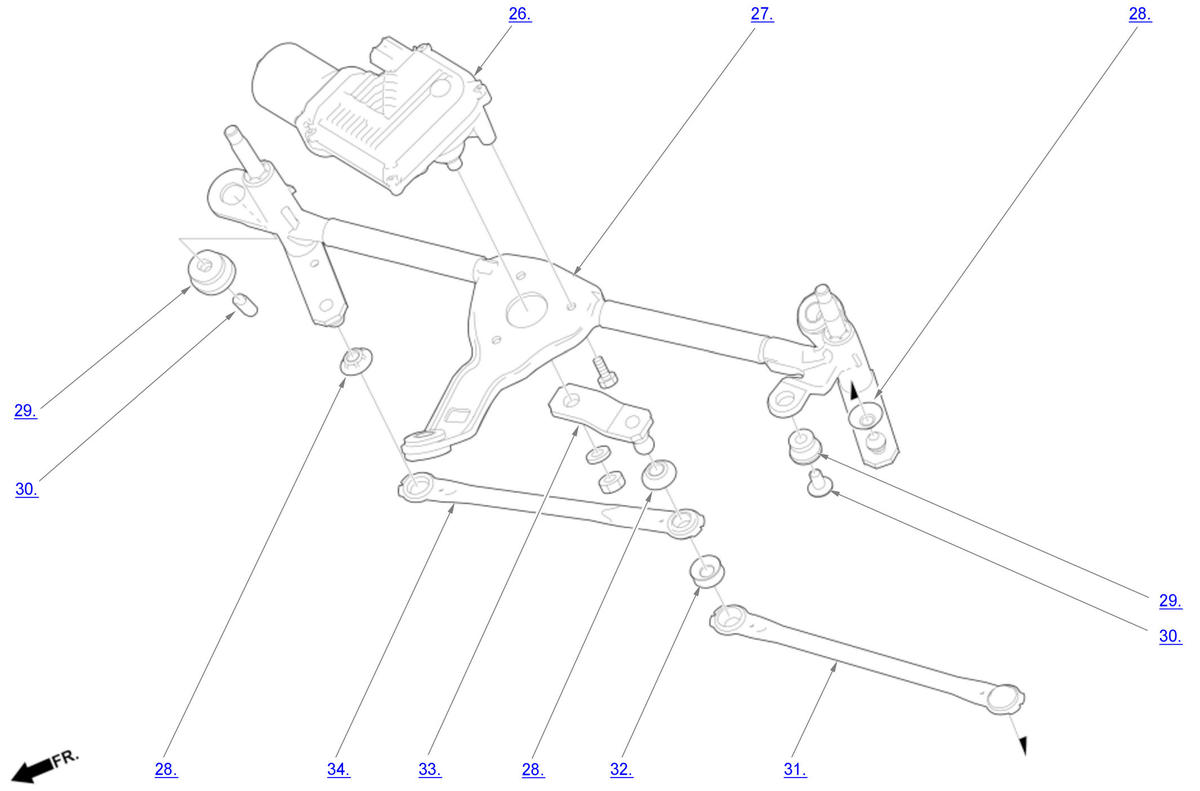

Windshield Wiper Area Components
| Component Name | Callout |
|---|---|
| Passenger's Wiper Blade | 1 |
| Passenger's End Cap | 2 |
| Passenger's Wiper Blade Holder | 3 |
| Driver's End Cap | 4 |
| Passenger's Wiper Arm Cap | 5 |
| Driver's Wiper Blade | 6 |
| Driver's Wiper Blade Holder | 7 |
| Driver's Wiper Arm | 8 |
| Driver's Wiper Arm Cap | 9 |
| Cowl Cover Lid | 10 |
| Front Fender Cover | 11 |
| Cowl Cover | 12 |
| Cushion Rubber | 13 |
| Passenger's Wiper Arm | 14 |
| Front HVAC Intake Duct | 15 |
| HVAC Intake Duct Blocker | 16 |
| Rear HVAC Intake Duct | 17 |
| Cowl Cover Bracket | 18 |
| Windshield Wiper Cover | 19 |
| Windshield Wiper Linkage Assembly | 20 |
| Pivot Cap | 21 |
| Windshield Wiper Pivot Duct | 22 |
| Left/Right Front Strut Brace | 23 |
| Front Damper Cross Bar | 24 |
| Front Strut Brace Assembly | 25 |
| Windshield Wiper Control Unit/Motor | 26 |
| Wiper Linkage Frame | 27 |
| Dust Seal | 28 |
| Mount Rubber | 29 |
| Collar | 30 |
| Rod A | 31 |
| Dust Seal B | 32 |
| Wiper Link A | 33 |
| Rod B | 34 |
