Circuit Protection Devices

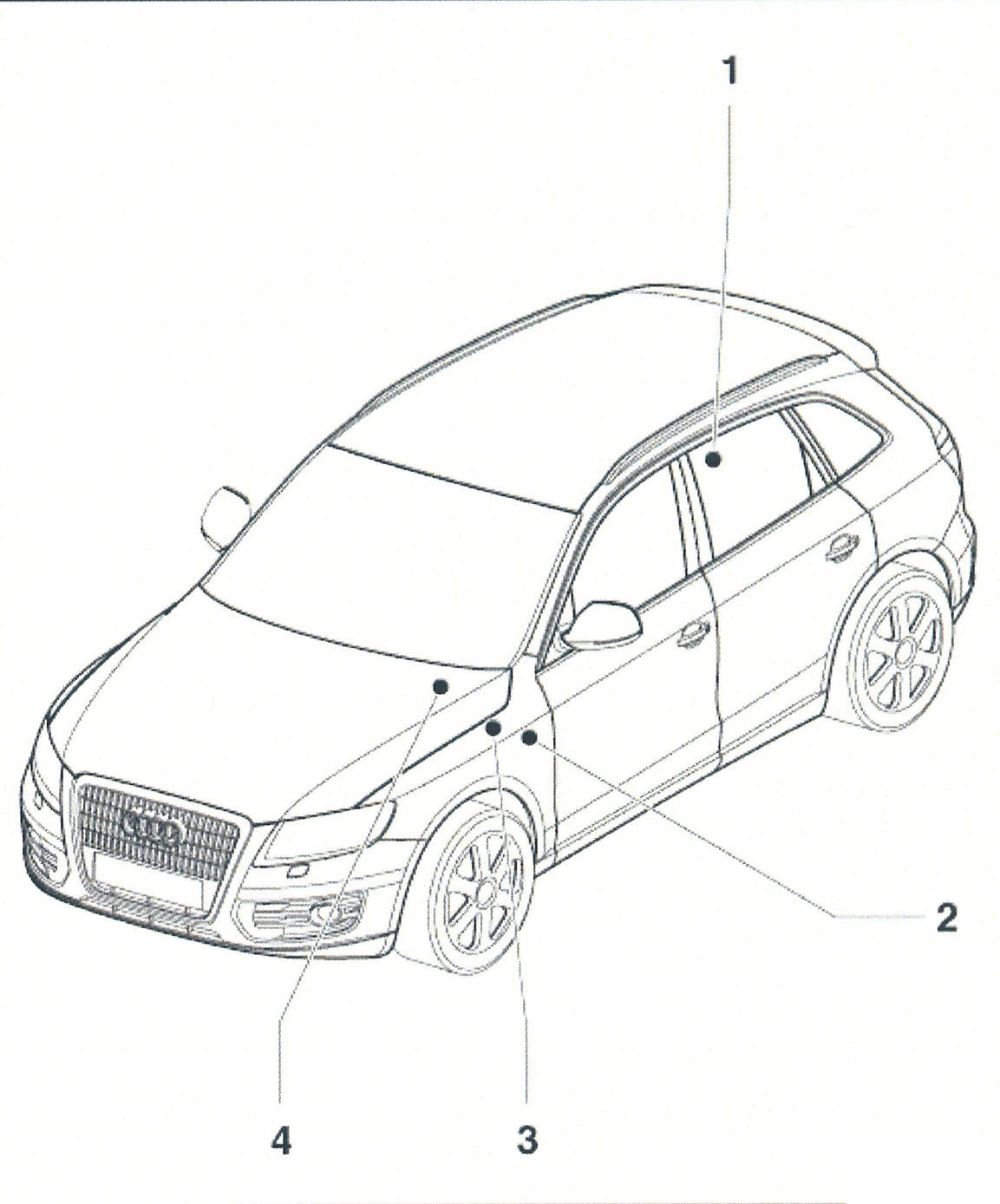

CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Relay/Fuse Panel B SB (4) | Driver's side plenum chamber on electronics box. See Figure. |
| Relay/Fuse Panel F SF (1) | Right side of luggage compartment. See Figure. |
| Relay/Fuse Panel With Vehicle Electrical System Control Module J519 (2) | Below driver's side dash. See Figure. |
| 3-Pin Relay/Fuse Panel (3) | Mounted to vehicle electrical system control module J519. See Figure. |
