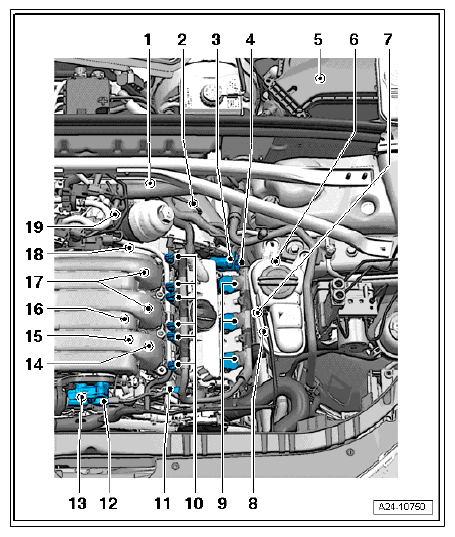

3.2L FSI CALB Left Side: Notes
Components A - F Are Not Shown In The Overview
- A
- Engine Speed (RPM) Sensor -G28- → OIL PRESSURE SWITCH
- Bolted In The Transmission From Below
- B
- Brake Light Switch -F- and Brake Pedal Switch -F47-
- Located At The Brake Pedal
- C
- Clutch Position Sensor -G476- → FUEL PUMP CONTROL MODULE -J538-
- Integrated with Clutch Pedal Starter Interlock Switch -F194- and Clutch Pedal Switch -F36-
- Only For Vehicles With Manual Transmission
- D - Relay and fuse carrier in left E-box plenum chamber
- E
- Oil Level Thermal Sensor -G266- → OIL PAN UPPER AND LOWER SECTIONS
- Located At The Bottom Of Oil Pan
- F - Leak Detection Pump (LDP) -V144- → REDUCING AGENT INJECTOR -N474-
- 1
- Left holder for connectors → SECONDARY AIR INJECTION PUMP
- For Knock Sensor (KS) 2 -G66-
- For Fuel Injectors, Cylinder Bank 2
- For Fuel Pressure Sensor -G247-
- For Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter (TWO) -G131-
- For Heated Oxygen Sensor (HO2S) 2 -G108-
- 2
- Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter -G131- → FUEL TANK PRESSURE SENSOR -G400-/FUEL TANK LEAK DETECTION CONTROL MODULE -J909-
- Integrated with Oxygen Sensor (O2S) 2 Heater -Z30-
- 3 - Camshaft Adjustment Valve 2 -N208- → LEFT CYLINDER BANK 2
- 4 - Camshaft Adjustment Valve 2 (exhaust) -N319- → LEFT CYLINDER BANK 2
- 6
- Heated Oxygen Sensor (HO2S) 2 -G108- → FUEL TANK PRESSURE SENSOR -G400-/FUEL TANK LEAK DETECTION CONTROL MODULE -J909-
- Integrated with Oxygen Sensor (O2S) 2 Heater -Z28-
- 7 - Camshaft Position (CMP) Sensor 4 -G301- → LEFT CYLINDER BANK 2
- 8 - Oil Pressure Regulation Valve -N428- → LEFT CYLINDER BANK 2
- 10 - Camshaft adjuster actuators → LEFT CYLINDER BANK 2
- 11 - Camshaft Position (CMP) Sensor 2 -G163- → LEFT CYLINDER BANK 2
- 12 - Intake Manifold Tuning (IMT) Valve Position Sensor -G513- → COMPONENT LOCATION FRONT OF ENGINE
- 13 - Intake Manifold Tuning (IMT) Valve -N156- → COMPONENT LOCATION FRONT OF ENGINE
- 15 - Fuel Pressure Sensor -G247- → IGNITION COILS
- 16 - Knock Sensor 2 -G66- → IGNITION COILS
- 18 - Reduced Oil Pressure Switch -F378- → IGNITION COILS
- 19 - Oil Pressure Switch -F22- → OIL PRESSURE SWITCH
Top → COMP. LOC. ENGINE
