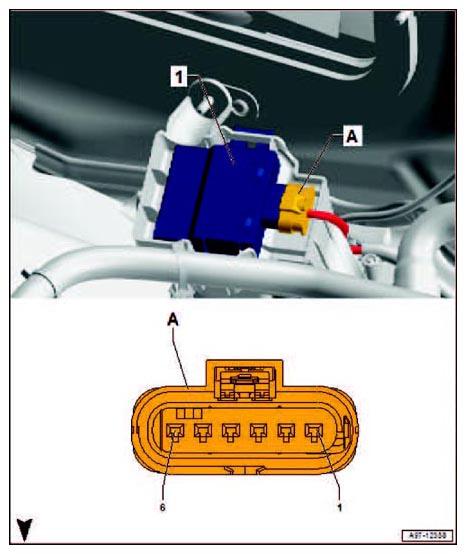

Structure-Borne Sound Control Module Connector End View (J869, T6bw)
| 1 | Structure-Borne Sound Control Module -J869- |
| A | 6-Pin Connector -T6bw-, black |
| -T6bw- (A) | Designation |
|---|---|
| 1 | Structure-Borne Sound Actuator -R214- |
| 2 | Structure-Borne Sound Actuator -R214- |
| 3 | Terminal 15, from (B279) Positive connection 3 (15a) in main wiring harness Fuse Panel B -SB- |
| -T6bw- (A) | Designation |
|---|---|
| 4 | Terminal 31, to (366) Ground Connection 1 (in main wiring harness) (44) Ground Connection (on left lower A-pillar) |
| 5 | CAN-Bus powertrain, Low (B390) Powertrain CAN-Bus Low Connection 1 (in main wiring harness) |
| 6 | CAN-Bus powertrain, High (B383) Powertrain CAN-Bus High Connection 1 (in main wiring harness) |
