Infotainment System Component Locations Overview (Japan)
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2017 Audi SQ5, 2017 Audi Q5, 2016 Audi SQ5, 2016 Audi Q5, and 2015 Audi SQ5. However, it is still accessible from the selected car via links, so may be relevant.

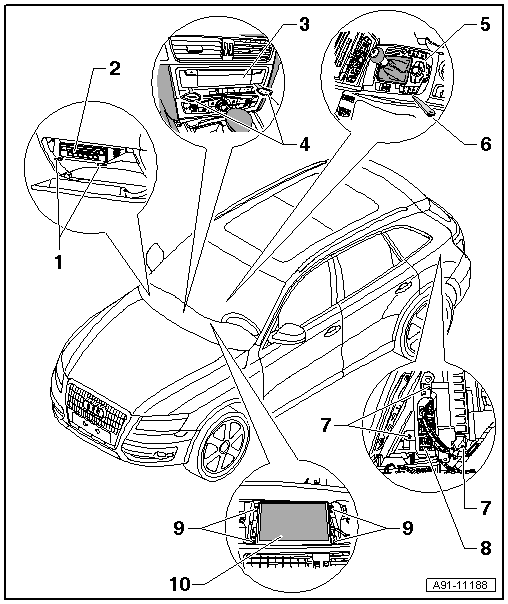

- Radio Removal Tool T10057
- CD Changer -R41-
- Connector assignment (MMI), refer to CD Changer -R41- CONNECTOR ASSIGNMENT, MMI .
- MMI, Removing and Installing, refer to CD CHANGER, REMOVING AND INSTALLING .
- External Audio Source Connection -R199-
- Connector assignments (interface), refer to External Audio Source Connection -R199- CONNECTOR ASSIGNMENT, INTERFACE MMI .
- Removing and installing (interface), refer to External Audio Source Connection -R199-, REMOVING AND INSTALLING, INTERFACE .
- AUX-IN connector assignment, refer to External Audio Source Connection -R199-, CONNECTOR ASSIGNMENT, AUX IN .
- AUX IN, Removing and Installing, refer to External Audio Source Connection -R199-, REMOVING AND INSTALLING, AUX IN .
- Information Electronics Control Module 1 -J794-
- Connector assignment, refer to MMI CONNECTOR ASSIGNMENT, JAPAN .
- Removing and installing, refer to Information Electronics Control Module 1 -J794-, REMOVING AND INSTALLING .
- Radio Removal Tool T10057
- Multimedia System Control Head -E380-
- Connector assignment, refer to Multimedia System Control Head -E380- CONNECTOR ASSIGNMENT .
- Removing and installing, refer to Multimedia System Control Head -E380-, REMOVING AND INSTALLING .
- Trim Removal Wedge 3409
- Nut
- 3 Nm
- Radio -R-
- Connector assignment (MMI), refer to RADIO CONNECTOR ASSIGNMENT, MMI, JAPAN .
- MMI, Removing and Installing, refer to Radio -R-, REMOVING AND INSTALLING, MMI .
- Bolt
- 2 Nm
- Front Information Display Control Head -J685- (display)
- Connector assignment (MMI), refer to DISPLAY CONNECTOR ASSIGNMENT, MMI .
- Removing and installing, refer to INFOTAINMENT SYSTEM DISPLAY, REMOVING AND INSTALLING .
