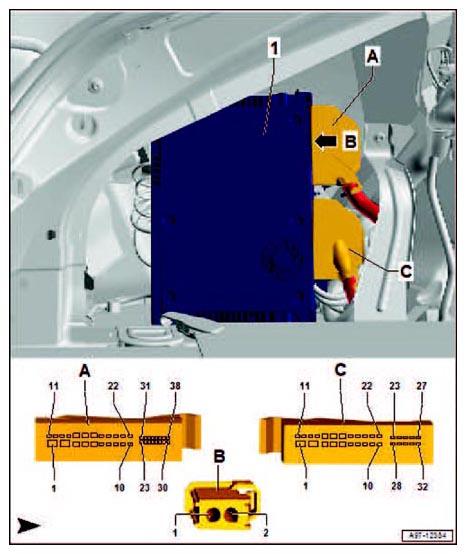

Digital Sound System Control Module Connector End View (J525, T38, T2ca, T32e)
| 1 | Digital Sound System Control Module -J525- |
| A | 38-Pin Connector -T38-, black |
| B | Double Connector -T2ca-, MOST-Bus, black |
| C | 32-Pin Connector -T32e-, black |
| -T32e- (C) | Designation | -T38- (A) | Designation |
| 1 | 1 | Terminal 30, from Fuse 1 (30) -S204- | |
| 2 | 2 | Terminal 31, to (50) Ground Connection (in left luggage compartment) | |
| 3 | 3 | Subwoofer -R211- | |
| 4 | 4 | Left Front Bass Speaker -R21- | |
| 5 | Left Front Midrange Speaker -R103- | 5 | Right Front Bass Speaker -R23- |
| 6 | Right Front Midrange Speaker -R104- | 6 | Left Rear Bass Speaker -R15- |
| 7 | Left Rear Treble Speaker -R14- | 7 | Right Rear Bass Speaker -R17- |
| 8 | Right Rear Treble Speaker -R16- | 8 | Left Front Treble Speaker Motor -V344- |
| 9 | Left effects speaker -R209- | 9 | Left Front Treble Speaker Motor -V344- |
| 10 | Center speaker -R208- | 10 | Left Front Treble Speaker Motor -V344- |
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | Ringbreak Diagnosis Wire (B444) OBD connection 1 (in main wiring harness) |
13 | |
| 14 | Engine Control Module (ECM) -J623- Subframe Mount Control Module -J931- |
14 | |
| 15 | 15 | Subwoofer -R211- | |
| 16 | Terminal 31, to (397) Ground Connection 32 (in main wiring harness) Exhaust Flap Control Module -J883- |
16 | Left Front Bass Speaker -R21- |
| 17 | Left Front Midrange Speaker -R103- | 17 | Right Front Bass Speaker -R23- |
| 18 | Right Front Midrange Speaker -R104- | 18 | Left Rear Bass Speaker -R15- |
| 19 | Left Rear Treble Speaker -R14- | 19 | Right Rear Bass Speaker -R17- |
| 20 | Right Rear Treble Speaker -R16- | 20 | Right Front Treble Speaker Motor -V345- |
| 21 | Left effects speaker -R209- | 21 | Right Front Treble Speaker Motor -V345- |
| 22 | Center speaker -R208- | 22 | Right Front Treble Speaker Motor -V345- |
| 23 | Right effects speaker -R210- | 23 | Inside Microphone -R74- Microphone Unit (in front roof module) -R164- |
| 24 | 24 | Noise reduction microphone 1 -R285- | |
| 25 | Center speaker 2 -R219- | 25 | Noise reduction microphone 2 -R286- |
| 26 | Left Front Treble Speaker -R20- | 26 | Noise reduction microphone 3 -R287- |
| 27 | Right Front Treble Speaker -R22- | 27 | Noise reduction microphone 4 -R288- |
| 28 | Right effects speaker -R210- | 28 | |
| 29 | 29 | ||
| 30 | Center speaker 2 -R219- | 30 | |
| 31 | Left Front Treble Speaker -R20- | 31 | Inside Microphone -R74- Microphone Unit (in front roof module) -R164- |
| 32 | Right Front Treble Speaker -R22- | 32 | Noise reduction microphone 1 -R285- |
| 33 | Noise reduction microphone 2 -R286- | ||
| 34 | Noise reduction microphone 3 -R287- | ||
| 35 | Noise reduction microphone 4 -R288- | ||
| 36 | |||
| 37 | |||
| 38 |
