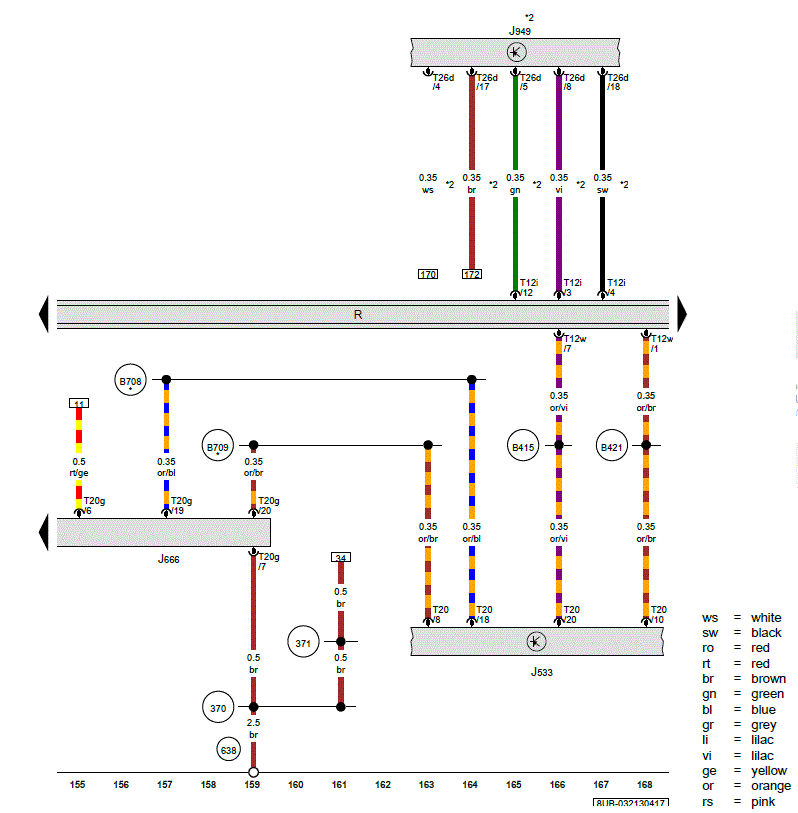

Data Bus On Board Diagnostic Interface, Internet Access Control Module, Control Module For Emergency Call Module And Communication Unit, Radio
J533 Data bus on board diagnostic interface
J666 Internet access control module
J949 Control Module for Emergency Call Module and Communication Unit
R Radio
T12i 12-Pin Connector, Blue
T12w 12-Pin Connector, Gray
T20 20-Pin Connector, Red
T20g 20-Pin Connector, Black
T26d 26-Pin Connector, Black
(370) Ground connection 5 (in main wiring harness)
(371) Ground connection 6 (in main wiring harness)
(638) Ground connection on right A-pillar
(B415) Infotainment CAN Bus high connection 1 (in main wiring harness)
(B421) Infotainment CAN bus low connection 1 (in main wiring harness)
(B708) Instrument cluster CAN bus high connection 1 (in main wiring harness)
(B709) Instrument cluster CAN bus low connection 1 (in main wiring harness)
* Refer to Applicable Wiring Diagram for Data Bus Networking
*2 Only for Vehicles with Emergency Call Module
