Power Steering Control Module -J500- Connector Views

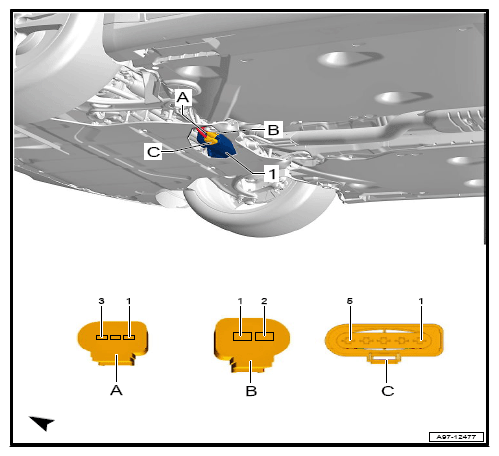

3-PIN CONNECTOR -T3F- (A)/DOUBLE CONNECTOR -T2F- (B)
| T3F (A) | Designation |
|---|---|
| 1 | CAN-Bus running gear/instrument cluster, Low D160 Low bus connection (in engine compartment wiring harness) B676 Suspension/instrument cluster CAN bus low connection 1 (in main wiring harness) B677 Suspension/instrument cluster CAN bus low connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 2 | CAN-Bus running gear/instrument cluster, High D159 High bus connection (in engine compartment wiring harness) B672 Suspension/instrument cluster CAN bus high connection 1 (in main wiring harness) B673 Suspension/instrument cluster CAN bus high connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 3 | Terminal 15, from D102 Connection 2 (in engine compartment wiring harness) B277 Positive connection 1 (15a) (in main wiring harness) Vehicle Electrical System Control Module J519 |
| T2F (B) | Designation |
|---|---|
| 1 | Terminal 31, to 12 Ground connection on engine, left |
| 2 | Terminal 30, from Fuse Panel A SA |
