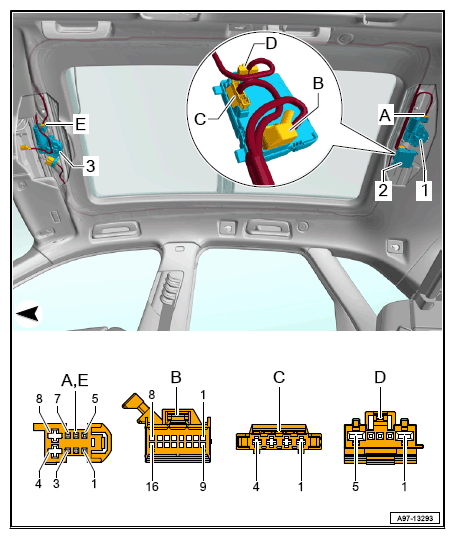

Power Sunroof Control Module -J245-/Rear Sunroof Control Module -J392- Connector View
16-PIN CONNECTOR -T16G- (B)/4-PIN CONNECTOR -T4BT- (C)/5-PIN CONNECTOR -T5AK- (D)
| T16g (B) | Designation |
|---|---|
| 1 | Rear Sliding Sunroof Control Module J392 |
| 2 | Rear Sliding Sunroof Control Module J392 |
| 3 | Rear Sliding Sunroof Control Module J392 Sunroof Blind Motor V260 |
| 4 | Sunroof Button E325 Folding Sunroof Button 1 E584 |
| 5 | Sunroof Button E325 Folding Sunroof Button 1 E584 |
| 6 | Sunroof Button E325 Folding Sunroof Button 1 E584 |
| 7 | |
| 8 | |
| 9 | Sunroof Blind Motor V260 |
| 10 | Sunroof Blind Motor V260 |
| 11 | Rear Sliding Sunroof Control Module J392 Sunroof Blind Motor V260 |
| 12 | Sunroof Button E325 Folding Sunroof Button 1 E584 |
| 13 | |
| 14 | |
| 15 | |
| 16 | Sunroof Button E325 Folding Sunroof Button 1 E584 |
| T4bt (C) | Designation |
|---|---|
| 1 | Sunroof Blind Motor V260 |
| 2 | Sunroof Blind Motor V260 |
| 3 | Rear Sliding Sunroof Control Module J392 |
| 4 | Rear Sliding Sunroof Control Module J392 |
| T5ak (D) | Designation |
|---|---|
| 1 | Terminal 31 |
| 2 | |
| 3 | Comfort System CAN-Bus High |
| 4 | Comfort System CAN-Bus Low |
| 5 | Terminal 30 |
