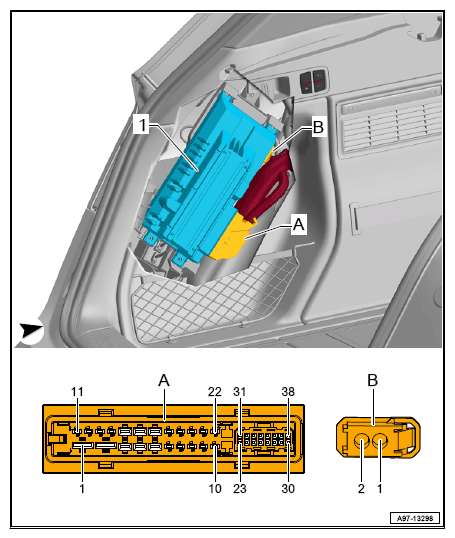

Digital Sound System Control Module -J525- Connector Views
38-PIN CONNECTOR -T38-
| T38 (A) | Designation |
|---|---|
| 1 | Terminal 30 |
| 2 | Terminal 31 |
| 3 | Center speaker 2 R219 |
| 4 | Left Rear Treble Speaker R14 Left rear bass speaker R15 |
| 5 | Left Rear Treble Speaker R14 Left rear bass speaker R15 |
| 6 | Center speaker R208 |
| 7 | Left Front Bass Speaker R21 |
| 8 | Left Front Bass Speaker R21 |
| 9 | Right Front Bass Speaker R23 |
| 10 | Right Front Bass Speaker R23 |
| 11 | Left Front Treble Speaker R20 Left Front Midrange Speaker R103 |
| 12 | Left Front Treble Speaker R20 Left Front Midrange Speaker R103 |
| 13 | Right Front Treble Speaker R22 Right Front Midrange Speaker R104 |
| 14 | Right Front Treble Speaker R22 Right Front Midrange Speaker R104 |
| 15 | Center speaker 2 R219 |
| 16 | Right Rear Treble Speaker R16/Right rear bass speaker R17 |
| 17 | Right Rear Treble Speaker R16 Right rear bass speaker R17 |
| 18 | Center speaker R208 |
| 19 | Subwoofer R211 |
| 20 | Subwoofer R211 |
| 21 | Subwoofer R211 |
| 22 | Subwoofer R211 |
| 23 | Left front treble speaker 2 R220 |
| 24 | Right front treble speaker 2 R221 |
| 25 | Left front midrange speaker 2 R276 |
| 26 | Right front midrange speaker 2 R277 |
| 27 | Left effects speaker R209 |
| 28 | Right effects speaker R210 |
| 29 | Microphone Unit (in front roof module) R164 |
| 30 | Shielding |
| 31 | Left front treble speaker 2 R220 |
| 32 | Right front treble speaker 2 R221 |
| 33 | Left front midrange speaker 2 R276 |
| 34 | Right front midrange speaker 2 R277 |
| 35 | Left effects speaker R209 |
| 36 | Right effects speaker R210 |
| 37 | Microphone Unit (in front roof module) R164 |
| 38 | Ring Break Diagnosis |
