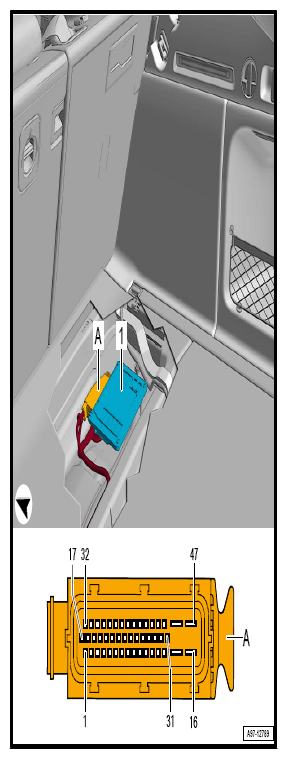

Differential Lock Control Module -J187- Connector Views
47-PIN CONNECTOR -T47A-
| T47a (A) | Designation |
|---|---|
| 1 | Oil Pressure/Temperature Sensor G437 |
| 2 | |
| 3 | |
| 4 | Oil Pressure/Temperature Sensor 2 G640 |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | All Wheel Drive Clutch Valve N445 |
| 14 | All Wheel Drive Clutch Valve N445 |
| 15 | All Wheel Drive Pump V415 |
| 16 | All Wheel Drive Pump V415 |
| 17 | Oil Pressure/Temperature Sensor G437 |
| 18 | Oil Pressure/Temperature Sensor G437 |
| 19 | |
| 20 | Oil Pressure/Temperature Sensor 2 G640 |
| 21 | Oil Pressure/Temperature Sensor 2 G640 |
| 22 | |
| 23 | |
| 24 | |
| 25 | |
| 26 | |
| 27 | |
| 28 | Terminal 15 |
| 29 | |
| 30 | |
| 31 | |
| 32 | Oil Pressure/Temperature Sensor G437 |
| 33 | |
| 34 | |
| 35 | Oil Pressure/Temperature Sensor 2 G640 |
| 36 | |
| 37 | |
| 38 | |
| 39 | |
| 40 | Data-Bus Wire (FlexRay-Bus) |
| 41 | Data-Bus Wire (FlexRay-Bus) |
| 42 | Data-Bus Wire (FlexRay-Bus) |
| 43 | Data-Bus Wire (FlexRay-Bus) |
| 44 | All Wheel Drive Clutch Valve 2 N446 |
| 45 | All Wheel Drive Clutch Valve 2 N446 |
| 46 | Terminal 30 |
| 47 | Terminal 31 |
