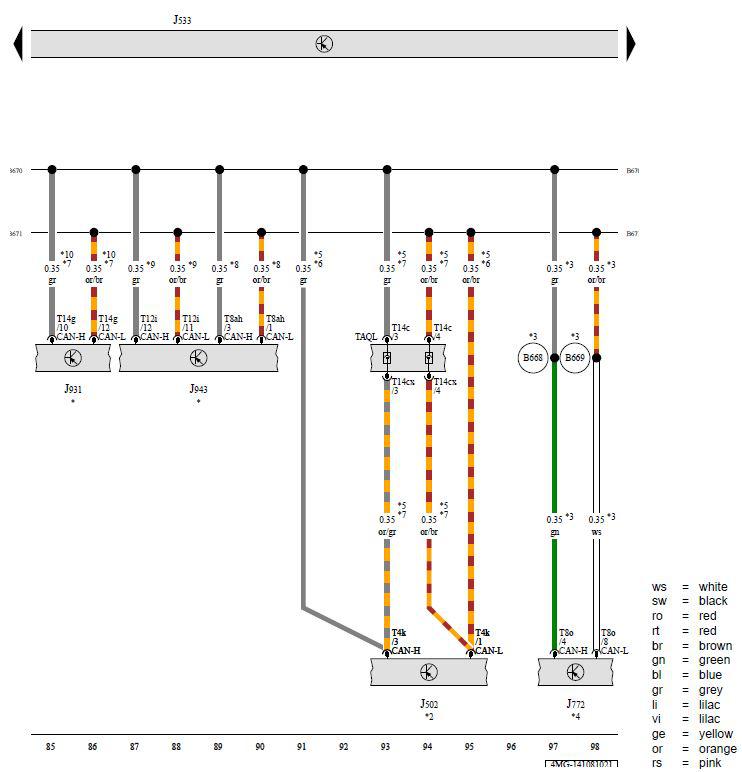

Tire Pressure Monitoring Control Module, Data Bus on Board Diagnostic Interface, Rearview Camera System Control Module, Assembly Mount Control Module, Engine Sound Generator Control Module

G00610115Courtesy of AUDI OF AMERICA, LLC

J502 -  Tire Pressure Monitoring Control Module

J533 -  Data Bus on Board Diagnostic Interface

J772 -  Rearview Camera System Control Module

J931 -  Assembly Mount Control Module

J943 -  Engine Sound Generator Control Module

T4k -  4-Pin Connector, Gray

T8ah -  8-Pin Connector, Black

T8o -  8-Pin Connector, Black

T12i -  12-Pin Connector, Black

T14c -  14-Pin Connector, Black

T14cx -  14-Pin Connector, Black

T14g -  14-Pin Connector, Black

TAQL -  Coupling Point on Rear Crossmember, Left

B668 -  CAN Bus Extended High Connection 2 (in Main Wiring Harness)

B669 -  CAN Bus Extended Low Connection 2 (in Main Wiring Harness)

B670 -  CAN Bus Extended High Connection 3 (in Main Wiring Harness)

B671 -  CAN Bus Extended Low Connection 3 (in Main Wiring Harness)

* -  Refer to Applicable Engine Wiring Diagram

*2 -  Refer to Applicable Wiring Diagram for the Tire Pressure Monitoring System

*3 -  For Vehicles with Rearview Camera System

*4 -  Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)

*5 -  For Vehicles with Tire Pressure Monitoring

*6 -  Refer to Applicable Dynamic Sway Stabilization Wiring Diagram

*7 -  For Vehicles with Hybrid Drive

*8 -  For Vehicles with 4.0L Diesel Engine

*9 -  Depending on Equipment

*10 -  For Vehicles with a 8-Cylinder Engine
