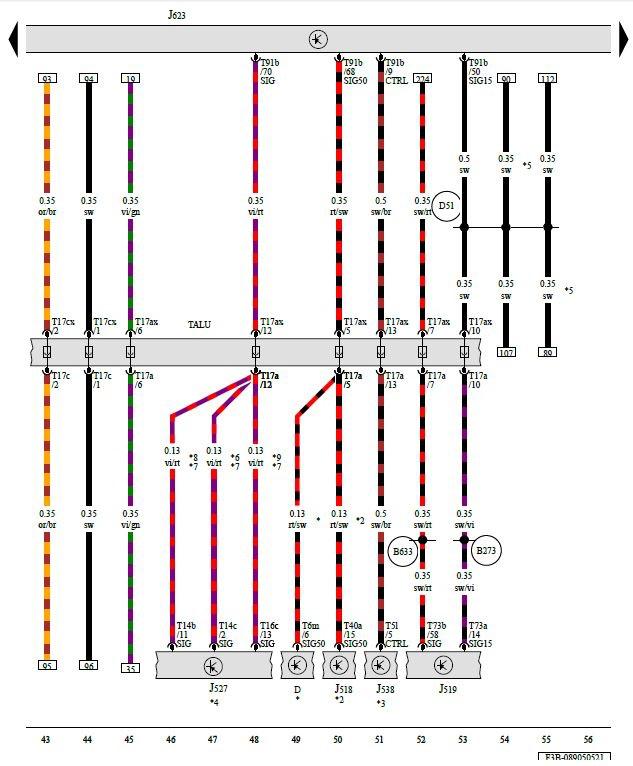

Call Outs For IGNITION/STARTER SWITCH, VEHICLE ELECTRICAL SYSTEM CONTROL MODULE, STEERING COLUMN ELECTRONICS CONTROL MODULE, FUEL PUMP CONTROL MODULE, ENGINE/MOTOR CONTROL MODULE
D Ignition/Starter Switch
J518 Access/Start Authorization Control Module
J519 Vehicle Electrical System Control Module
J527 Steering Column Electronics Control Module
J538 Fuel Pump Control Module
J623 Engine/Motor Control Module
T5l 5-Pin Connector, Black
T6m 6-Pin Connector, Black
T14b 14-Pin Connector, Black
T14c 14-Pin Connector, Brown
T16c 16-Pin Connector, Black
T17a 17-Pin Connector, Blue
T17ax 17-Pin Connector, Blue
T17c 17-Pin Connector, Brown
T17cx 17-Pin Connector, Brown
T40a 40-Pin Connector, Black
T73a 73-Pin Connector, Black
T73b 73-Pin Connector, Black
T91b 91-Pin Connector, Black
TALU Coupling Point on Left A-Pillar, Bottom
B273 - Positive Connection (15) (in Main Wiring Harness)
B633 - Brake Pedal Switch Connection (in Main Wiring Harness)
D51 - Positive Connection 1 (15) (in Engine/Motor Compartment Wiring Harness)
* For Vehicles Without Keyless Access Authorization
*2 For Vehicles with Keyless Access Authorization
*3 Refer to Applicable Fuel System Wiring Diagram
*4 Refer to Applicable Wiring Diagram for Multifunction Steering Wheel
*5 For Vehicles With Automatic Transmission
*6 Depending on Equipment
*7 For Vehicles with Cruise Control System
*8 For Vehicles with Heated Steering Wheel
*9 For Vehicles Without Heated Steering Wheel
