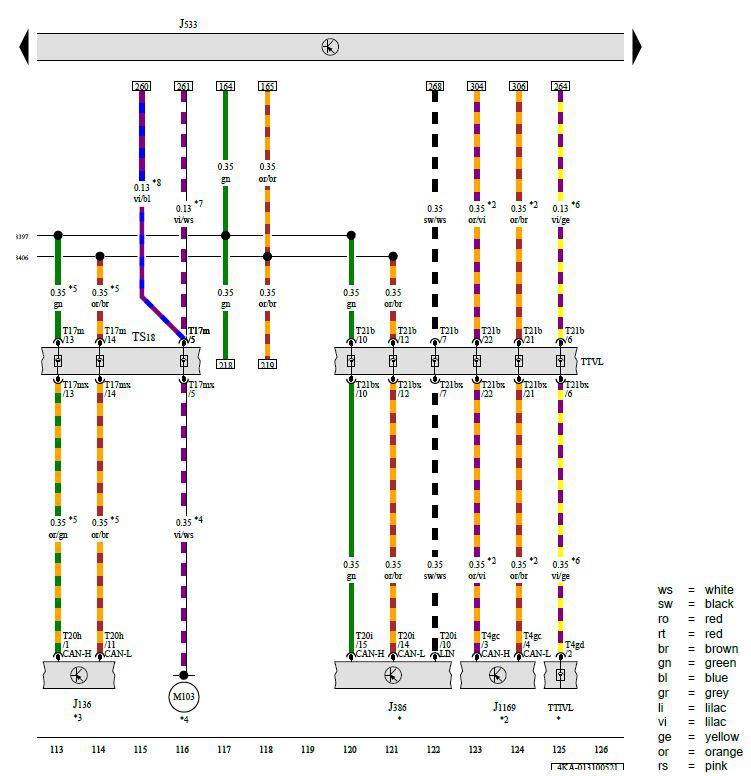

Memory Seat/Steering Column Adjustment Control Module, Driver Door Control Module, Data Bus on Board Diagnostic Interface, Near Field Communication Control Module
J136 - Memory Seat/Steering Column Adjustment Control Module
J386 - Driver Door Control Module
J533 - Data Bus on Board Diagnostic Interface
J1169 - Near Field Communication Control Module
T4gc - 4-Pin Connector, White
T4gd - 4-Pin Connector, Black
T17m - 17-Pin Connector, Red
T17mx - 17-Pin Connector, Red
T20h - 20-Pin Connector, Black
T20i - 20-Pin Connector, White
T21b - 21-Pin Connector, Black
T21bx - 21-Pin Connector, Black
TS18 - Driver Seat Coupling Point
TTIVL - Coupling Point in Left Front Door
TTVL - Left Front Door Coupling Point
B397 - Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B406 - Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
M103 - LIN Bus Connection 1 (in Left Front Seat Wiring Harness)
* - Refer to Applicable Driver Door Wiring Diagram
*2 - Optional Equipment
*3 - Refer to Applicable Seat Adjustment Wiring Diagram
*4 - For Vehicles with Seat Ventilation
*5 - For Vehicles with Power Memory Seats
*6 - For Vehicles with Ambient Lighting
*7 - Omitted as a Running Change
*8 - Running Change
