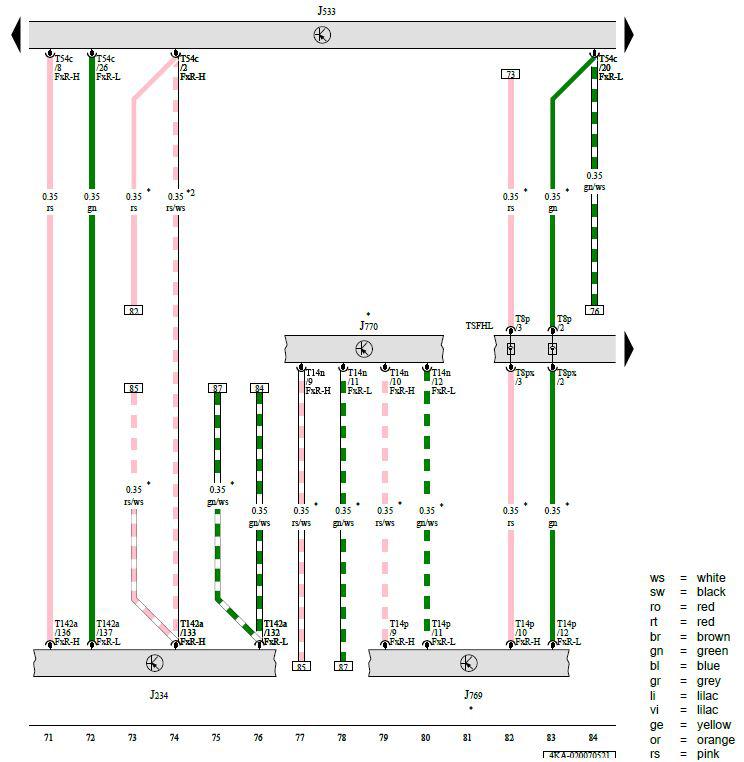

Airbag Control Module, Data Bus on Board Diagnostic Interface, Lane Change Assistance Control Module, Lane Change Assistance Control Module 2

G00611516Courtesy of AUDI OF AMERICA, LLC

J234 -  Airbag Control Module

J533 -  Data Bus on Board Diagnostic Interface

J769 -  Lane Change Assistance Control Module

J770 -  Lane Change Assistance Control Module 2

T8p -  8-Pin Connector, Black

T8px -  8-Pin Connector, Black

T14n -  14-Pin Connector, Black

T14p -  14-Pin Connector, Black

T54c -  54-Pin Connector, Black

T142a -  142-Pin Connector, Yellow

TSFHL -  Coupling Point on Left Rear Bumper

* -  For Vehicles with Lane Change Assistance

*2 -  For Vehicles Without Lane Assistance
