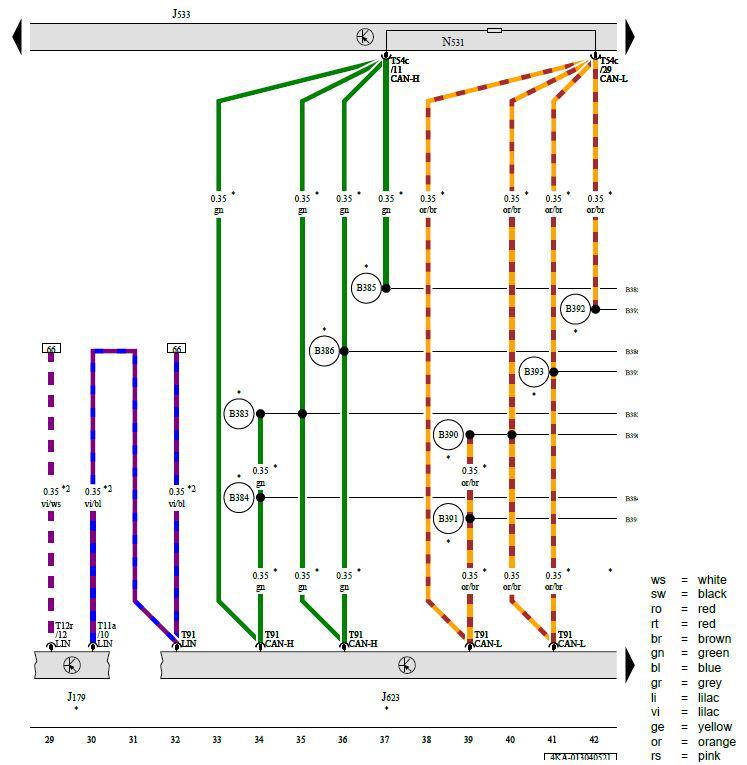

Automatic Glow Time Control Module, Data Bus on Board Diagnostic Interface, Engine/Motor Control Module

G00611486Courtesy of AUDI OF AMERICA, LLC

J179 -  Automatic Glow Time Control Module

J533 -  Data Bus on Board Diagnostic Interface

J623 -  Engine/Motor Control Module

N531 -  CAN Bus Wires End Resistance

T11a -  11-Pin Connector

T12r -  12-Pin Connector, Black

T54c -  54-Pin Connector, Black

T91 -  91-Pin Connector, Black

B383 -  Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)

B384 -  Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)

B385 -  Powertrain CAN Bus High Connection 3 (in Main Wiring Harness)

B386 -  Powertrain CAN Bus High Connection 4 (in Main Wiring Harness)

B390 -  Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)

B391 -  Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)

B392 -  Powertrain CAN Bus Low Connection 3 (in Main Wiring Harness)

B393 -  Powertrain CAN Bus Low Connection 4 (in Main Wiring Harness)

* -  Refer to Applicable Engine Wiring Diagram

*2 -  Depending on Equipment
