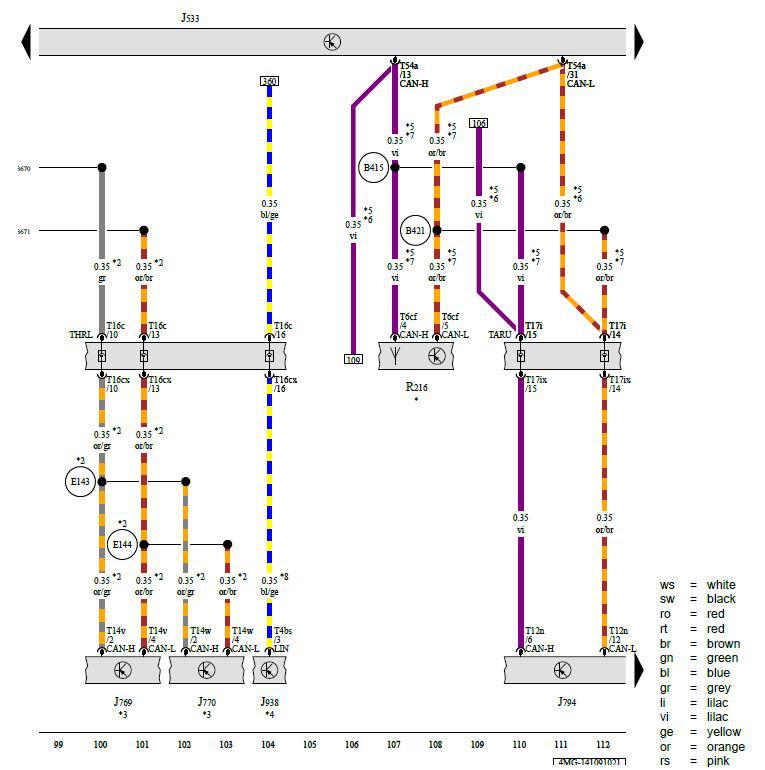

Data Bus on Board Diagnostic Interface, Lane Change Assistance Control Module, Lane Change Assistance Control Module 2, Information Electronics Control Module 1, Power Rear Lid Opening Control Module, Roof Antenna
J533 - Data Bus on Board Diagnostic Interface
J769 - Lane Change Assistance Control Module
J770 - Lane Change Assistance Control Module 2
J794 - Information Electronics Control Module 1
J938 - Power Rear Lid Opening Control Module
R216 - Roof Antenna
T4bs - 4-Pin Connector, Black
T6cf - 6-Pin Connector, Black
T12n - 12-Pin Connector, Gray
T14v - 14-Pin Connector, Black
T14w - 14-Pin Connector, Black
T16c - 16-Pin Connector, Brown
T16cx - 16-Pin Connector, Brown
T17i - 17-Pin Connector, Blue
T17ix - 17-Pin Connector, Blue
T54a - 54-Pin Connector, Black
TARU - Coupling Point on Right A-Pillar, Bottom
THRL - Coupling Point in Luggage Compartment, Left
B415 - Infotainment CAN Bus High Connection 1 (in Main Wiring Harness)
B421 - Infotainment CAN Bus Low Connection 1 (in Main Wiring Harness)
B670 - CAN Bus Extended High Connection 3 (in Main Wiring Harness)
B671 - CAN Bus Extended Low Connection 3 (in Main Wiring Harness)
E143 - Connection 1 (CAN Bus Extended High) (in Rear Bumper Wiring Harness)
E144 - Connection 1 (CAN Bus Extended Low) (in Rear Bumper Wiring Harness)
* - Refer to Applicable Wiring Diagram
*2 - For Vehicles with Lane Change Assistance
*3 - Refer to Applicable Lane Change Assistance Wiring Diagram
*4 - Refer to Applicable Power Rear Lid Wiring Diagram
*5 - For Vehicles with Park Distance Control (PDC)
*6 - For Vehicles with Parallel Parking Assistance
*7 - For Vehicles with Cell Phone/Telephone
*8 - For Vehicles with Power Rear Lid Opening Sensor
