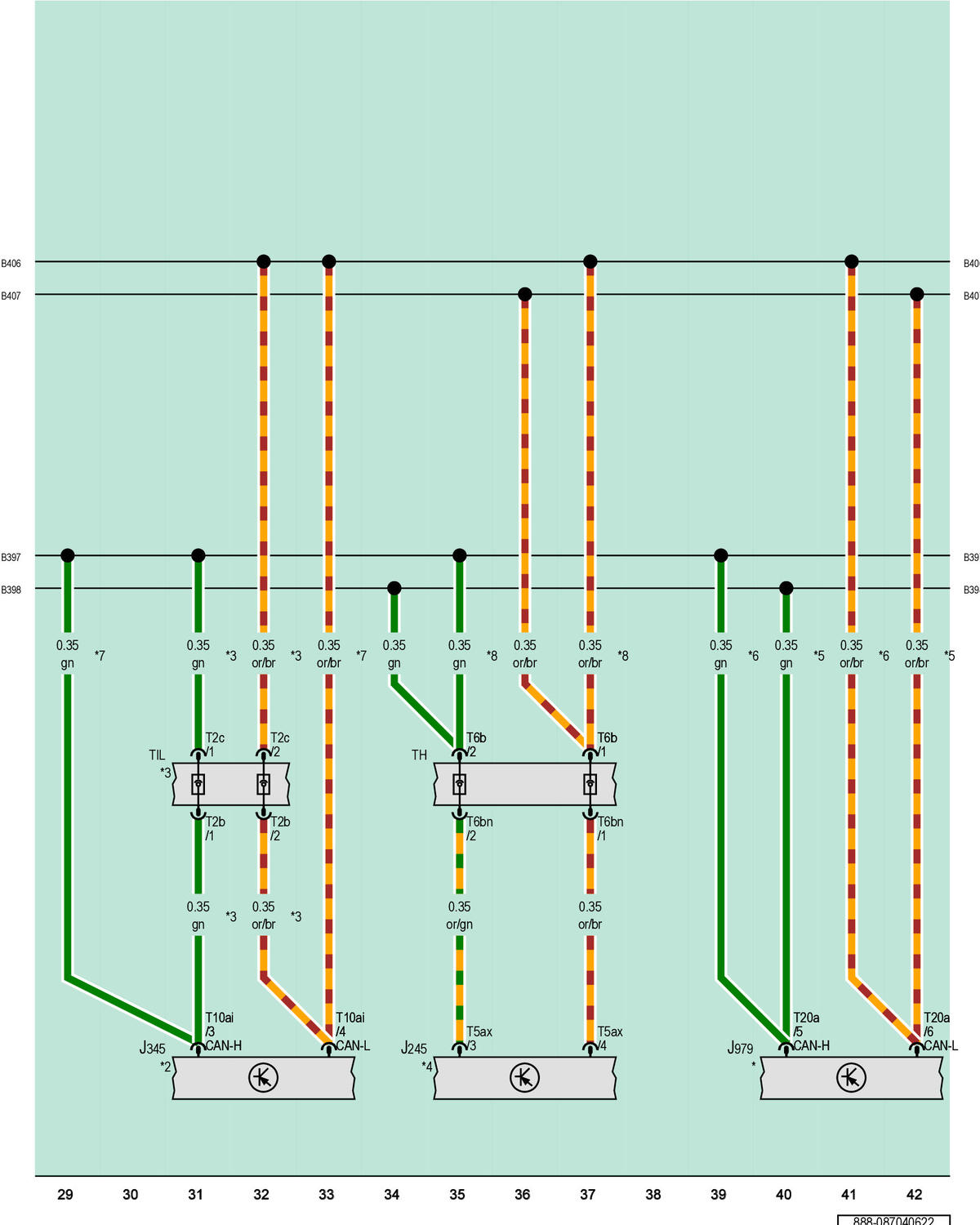

Sunroof Control Module, Towing Recognition Control Module, Heating And Air Conditioning Control Module
J245
Sunroof Control Module
J345
Towing Recognition Control Module
J979
Heating and Air Conditioning Control Module
T2b
2-Pin Connector, Black
T2c
2-Pin Connector, Black
T5ax
5-Pin Connector, Black
T6b
6-Pin Connector, Black
T6bn
6-Pin Connector, Black
T10ai
10-Pin Connector, Black
T20a
20-Pin Connector, Black
TH
Coupling Point on Roof
TIL
Coupling Point in Interior, Left
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B398
Comfort System CAN Bus High Connection 2 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B407
Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)
*1
Refer to Applicable A/C System Wiring Diagram
*2
Refer to the Wiring Diagram for Trailer Towing
*3
For Vehicles with Trailer Setup
*4
Refer to Applicable Wiring Diagram
*5
For LHD Vehicles
*6
For RHD Vehicles
*7
For Vehicles with Trailer Socket
*8
Through April 2020
