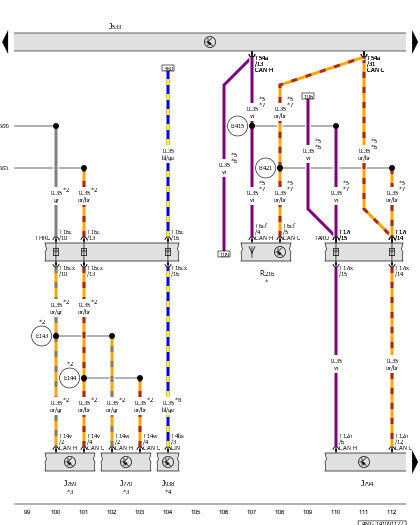

Data Bus On Board Diagnostic Interface, Lane Change Assistance Control Module, Lane Change Assistance Control Module 2, Information Electronics Control Module 1, Power Rear Lid Opening Control Module, Roof Antenna
J533
Data Bus on Board Diagnostic Interface
J769
Lane Change Assistance Control Module
J770
Lane Change Assistance Control Module 2
J794
Information Electronics Control Module 1
J938
Power Rear Lid Opening Control Module
R216
Roof Antenna
T4bs
4-Pin Connector, Black
T6cf
6-Pin Connector, Black
T12n
12-Pin Connector, Gray
T14v
14-Pin Connector, Black
T14w
14-Pin Connector, Black
T16c
16-Pin Connector, Brown
T16cx
16-Pin Connector, Brown
T17i
17-Pin Connector, Blue
T17ix
17-Pin Connector, Blue
T54a
54-Pin Connector, Black
TARU
Coupling Point on Right A-Pillar, Bottom
THRL
Coupling Point in Luggage Compartment, Left
B415
Infotainment CAN Bus High Connection 1 (in Main Wiring Harness)
B421
Infotainment CAN Bus Low Connection 1 (in Main Wiring Harness)
B670
CAN Bus Extended High Connection 3 (in Main Wiring Harness)
B671
CAN Bus Extended Low Connection 3 (in Main Wiring Harness)
E143
Connection 1 (CAN Bus Extended High) (in Rear Bumper Wiring Harness)
E144
Connection 1 (CAN Bus Extended Low) (in Rear Bumper Wiring Harness)
*
Refer to Applicable Wiring Diagram
*2
For Vehicles with Lane Change Assistance
*3
Refer to Applicable Lane Change Assistance Wiring Diagram
*4
Refer to Applicable Power Rear Lid Wiring Diagram
*5
For Vehicles with Park Distance Control (PDC)
*6
For Vehicles with Parallel Parking Assistance
*7
For Vehicles with Cell Phone/Telephone
*8
For Vehicles with Power Rear Lid Opening Sensor
