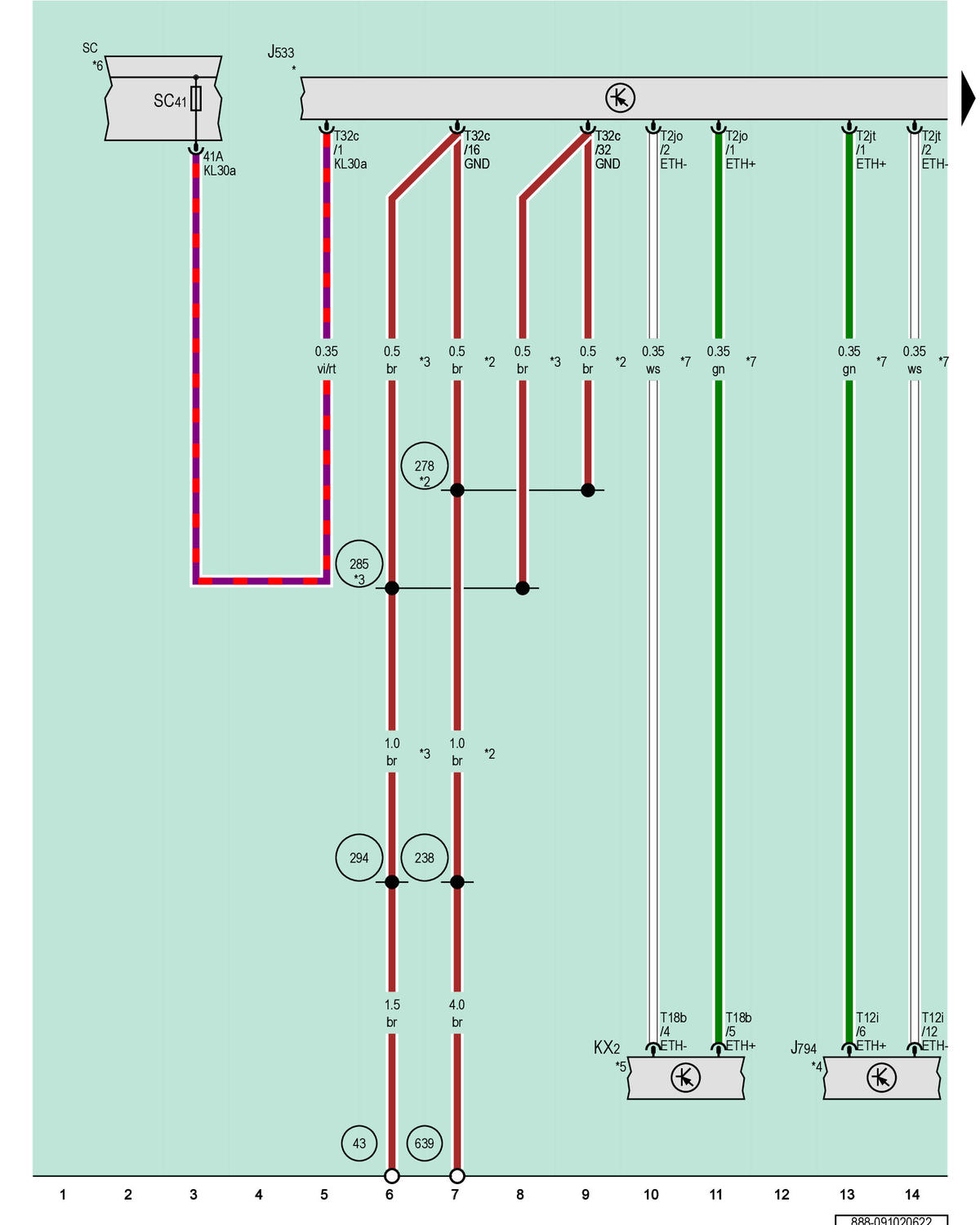

Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1, Instrument Cluster, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J794
Information Electronics Control Module 1
KX2
Instrument Cluster
SC
Fuse Panel C
SC41
Fuse 41 (On Fuse Panel C)
T2jo
2-Pin Connector, White
T2jt
2-Pin Connector, White
T12i
12-Pin Connector, Green
T18b
18-Pin Connector, Black
T32c
32-Pin Connector, Black
43
Ground Connection on A-Pillar, Lower Right
238
Ground Connection 1 (in Interior Wiring Harness)
278
Ground Connection 4 (in Interior Wiring Harness)
285
Ground Connection 7 (in Interior Wiring Harness)
294
Ground Connection 9 (in Interior Wiring Harness)
639
Ground Connection on Left A-Pillar
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
For LHD Vehicles
*3
For RHD Vehicles
*4
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*5
Refer to Applicable Wiring Diagram for Instrument Cluster
*6
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*7
Ethernet Data Wire
