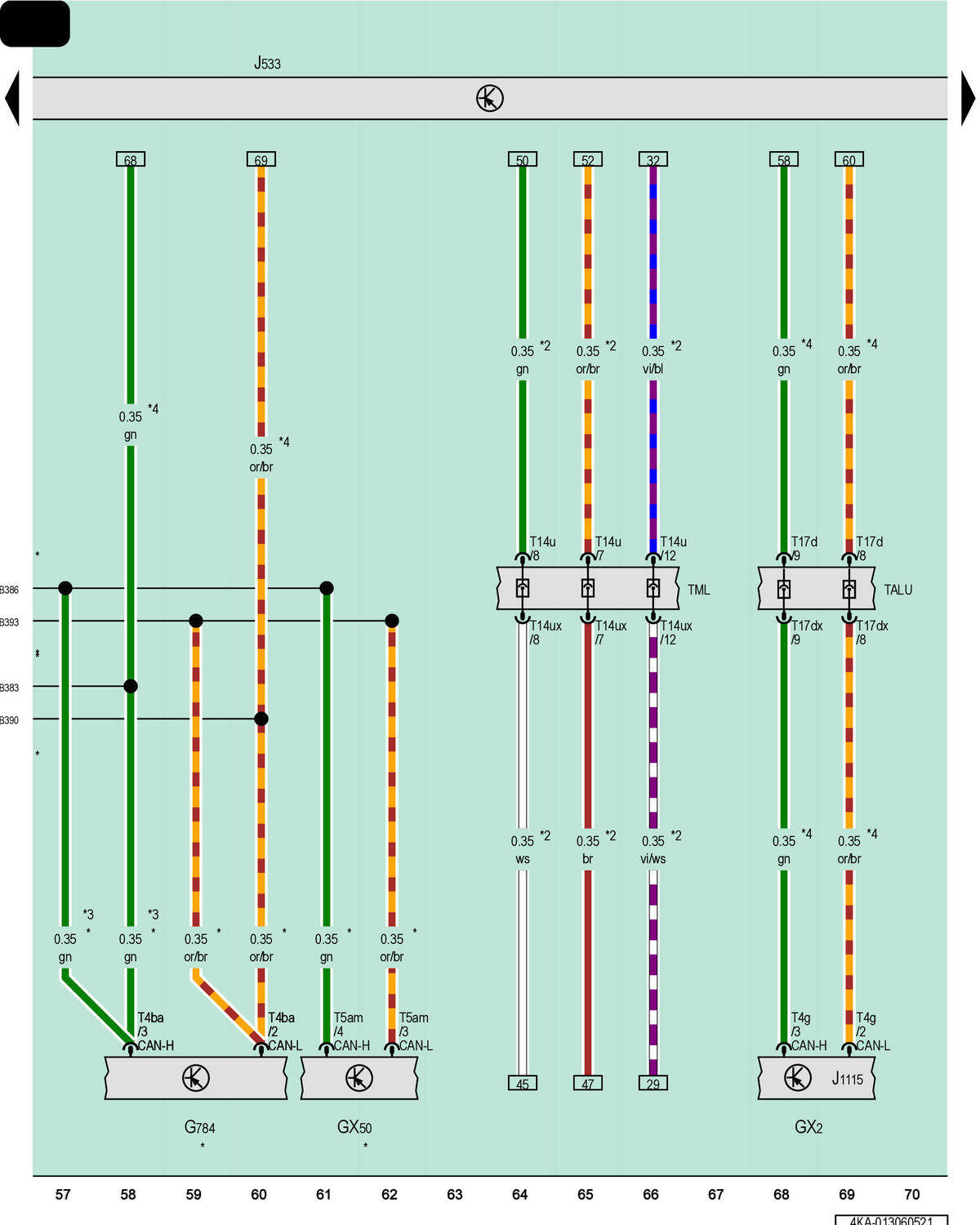

Accelerator Pedal Module, NOX Sensor Control Module 3, Particulate Sensor, Data Bus On Board Diagnostic Interface

GWW4KA-013060521Courtesy of AUDI OF AMERICA, LLC

GX2

Accelerator Pedal Module

GX50

NOx Sensor Control Module 3

G784

Particulate Sensor

J533

Data Bus on Board Diagnostic Interface

J1115

Active Accelerator Pedal Control Module

T4ba

4-Pin Connector, Black

T4g

4-Pin Connector, Black

T5am

5-Pin Connector, Black

T14u

14-Pin Connector, Black

T14ux

14-Pin Connector, Black

T17d

17-Pin Connector, Green

T17dx

17-Pin Connector, Green

TALU

Coupling Point on Left A-Pillar, Bottom

TML

Coupling Point in Engine/Motor Compartment, Left

B383

Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)

B386

Powertrain CAN Bus High Connection 4 (in Main Wiring Harness)

B390

Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)

B393

Powertrain CAN Bus Low Connection 4 (in Main Wiring Harness)

Refer to Applicable Engine Wiring Diagram

*2

Depending on Equipment

*3

Different Wire Color Possible

*4

For Vehicles with Hybrid Drive
