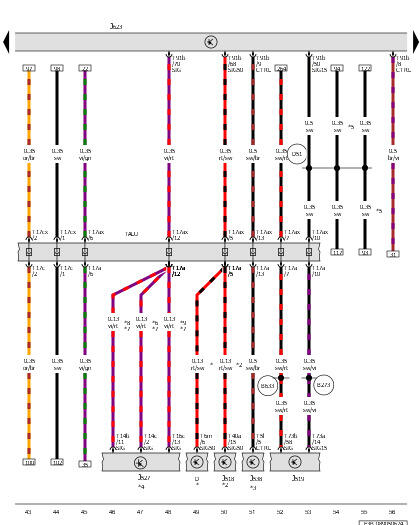

Ignition/Starter Switch, Vehicle Electrical System Control Module, Steering Column Electronics Control Module, Fuel Pump Control Module, Engine/Motor Control Module
D
Ignition/Starter Switch
J518
Access/Start Authorization Control Module
J519
Vehicle Electrical System Control Module
J527
Steering Column Electronics Control Module
J538
Fuel Pump Control Module
J623
Engine/Motor Control Module
T5l
5-Pin Connector, Black
T6m
6-Pin Connector, Black
T14b
14-Pin Connector, Black
T14c
14-Pin Connector, Brown
T16c
16-Pin Connector, Black
T17a
17-Pin Connector, Blue
T17ax
17-Pin Connector, Blue
T17c
17-Pin Connector, Brown
T17cx
17-Pin Connector, Brown
T40a
40-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
T91b
91-Pin Connector, Black
TALU
Coupling Point on Left A-Pillar, Bottom
B273
Positive Connection (15) (in Main Wiring Harness)
B633
Brake Pedal Switch Connection (in Main Wiring Harness)
D51
Positive Connection 1 (15) (in Engine/Motor Compartment Wiring Harness)
*
For Vehicles Without Keyless Access Authorization
*2
For Vehicles with Keyless Access Authorization
*3
Refer to Applicable Fuel System Wiring Diagram
*4
Refer to Applicable Wiring Diagram for Multifunction Steering Wheel
*5
For Vehicles with Automatic Transmission
*6
Depending on Equipment
*7
For Vehicles with Cruise Control System
*8
For Vehicles with Heated Steering Wheel
*9
For Vehicles Without Heated Steering Wheel
