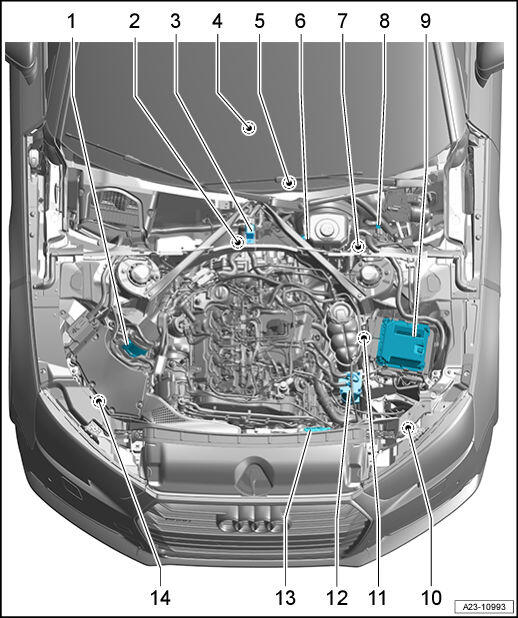

Engine Compartment
Courtesy of AUDI OF AMERICA, LLC
- 1 -
Mass airflow sensor -G70-
- 2 -
Gear recognition sensor -G604-
- Located at top right of manual transmissions
- 3 -
Automatic glow time control module -J179-
- 4 -
Exhaust door control unit -J883-
- 5 -
Accelerator pedal module -GX2-,
- 5 -
Accelerator Pedal Position Sensor -G79-
- 5 -
Accelerator Pedal Position Sensor 2 -G185-
- 6 -
Brake booster pressure sensor -G294-
- 7 -
Brake lamp switch -F-
- 8 -
Clutch position sensor -G476-
- 10 -
Charge air cooling pump -V188-
- 11 -
Left electrohydraulic engine mount solenoid valve -N144-
- 13 -
NOx sensor control module J583
- 14 -
Air filter bypass door valve -N275-
- In air cleaner (bottom section), if equipped
