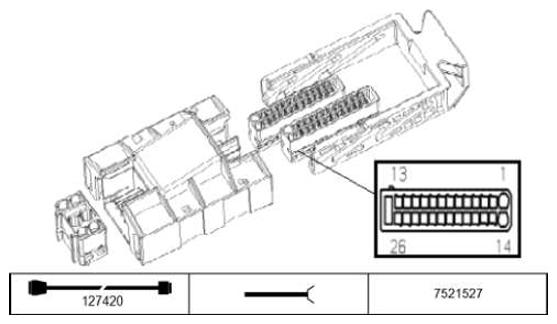

A6000 DME Control Module, Module 2 X60002 Connector End View
Pin Assignments At Plug Connector X60002
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 2 | -- | Not occupied | |
| 3 | -- | Not occupied | |
| 4 | -- | Not occupied | |
| 5 | E | Signal Oxygen sensor 2 in front of catalytic converter | Oxygen sensor 2 before catalytic converter |
| 6 | E | Signal Oxygen sensor before catalytic converter | Oxygen sensor before catalytic converter |
| 7 | E | Signal Oxygen sensor 2 before catalytic converter | Oxygen sensor 2 before catalytic converter |
| 8 | A | Positive supply Oxygen sensor before catalytic converter | Oxygen sensor before catalytic converter |
| 9 | A | Positive supply Oxygen sensor 2 before catalytic converter | Oxygen sensor 2 before catalytic converter |
| 10 | M | Negative supply Oxygen sensor before catalytic converter | Oxygen sensor before catalytic converter |
| 11 | M | Negative supply Oxygen sensor 2 before catalytic converter | Oxygen sensor 2 before catalytic converter |
| 12 | A | Negative activation, oxygen sensor heating | Oxygen sensor before catalytic converter |
| 13 | A | Negative activation, oxygen sensor heating | Oxygen sensor 2 before catalytic converter |
| 14 | -- | Not occupied | |
| 15 | A | USA Activation, fuel tank leakage valve | Diagnostic module, fuel tank leakage |
| 16 | A | USA Activation, fuel tank leakage pump | Diagnostic module, fuel tank leakage |
| 17 | A | USA Activation, fuel tank leakage, heating | Diagnostic module, fuel tank leakage |
| 18 | E | Signal Oxygen sensor 1 in front of catalytic converter | Oxygen sensor before catalytic converter |
| 19 | E | Signal Oxygen sensor 2 behind catalytic converter | Oxygen sensor 2 behind catalytic converter |
| 20 | E | Signal Oxygen sensor behind catalytic converter | Oxygen sensor behind catalytic converter |
| 21 | A | Signal | Automatic engine start-stop |
| 22 | -- | Not occupied | |
| 23 | M | Negative supply | Oxygen sensor behind catalytic converter |
| 24 | M | Negative supply Oxygen sensor 2 behind catalytic converter | Oxygen sensor 2 behind catalytic converter |
| 25 | A | Negative activation, oxygen sensor heating | Oxygen sensor 2 behind catalytic converter |
| 26 | A | Negative activation, oxygen sensor heating | Oxygen sensor behind catalytic converter |
