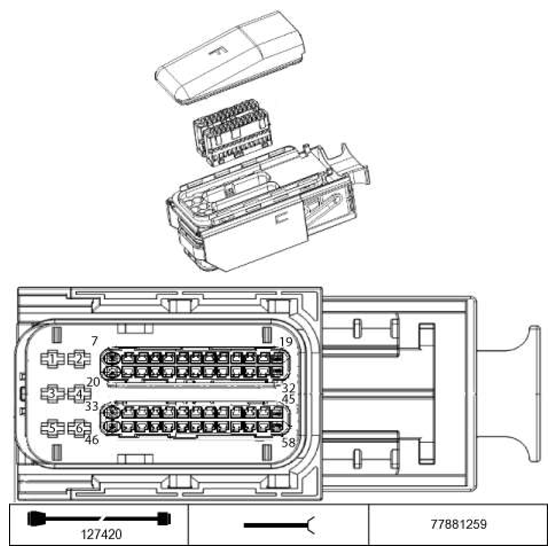

A6000 DME Control Module, Module 2 X60102 Connector End View
Pin Assignments At Plug Connector X60102
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Wake-up signal, terminal 15 | Connector X10547 |
| 2 | E | EWS enable for engine electronics | Connector X10134 |
| 3 | E/A | CAN bus low | Local CAN-bus |
| 4 | E/A | CAN bus high | Local CAN-bus |
| 5 | E | Fuel pressure signal | Fuel pressure sensor |
| 6 | M | Sensor ground | Connector, sensor ground |
| 7 | -- | Not occupied | |
| 8 | -- | Not occupied | |
| 9 | -- | Not occupied | |
| 10 | -- | Not occupied | |
| 11 | -- | Not occupied | |
| 12 | -- | Not occupied | |
| 13 | -- | Not occupied | |
| 14 | A | Relay activation, electric vacuum pump | Semiconductor relay, vacuum pump |
| 15 | A | Activation, valve for fuel tank leak diagnosis module | Diagnostic module for fuel tank leakage |
| 16 | A | Activation, pump for fuel tank leak diagnosis module | Diagnostic module for fuel tank leakage |
| 17 | A | Activation, heating for fuel tank leak diagnosis module | Diagnostic module for fuel tank leakage |
| 18 | E | Signal Vacuum sensor | Vacuum sensor |
| 19 | A | Supply Fuel pressure sensor | Fuel pressure sensor |
| 20 | E | Signal, oil pressure switch | Oil pressure switch |
| 21 | -- | Not occupied | |
| 22 | -- | Not occupied | |
| 23 | -- | Not occupied | |
| 24 | -- | Not occupied | |
| 25 | -- | Not occupied | |
| 26 | -- | Not occupied |
