Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

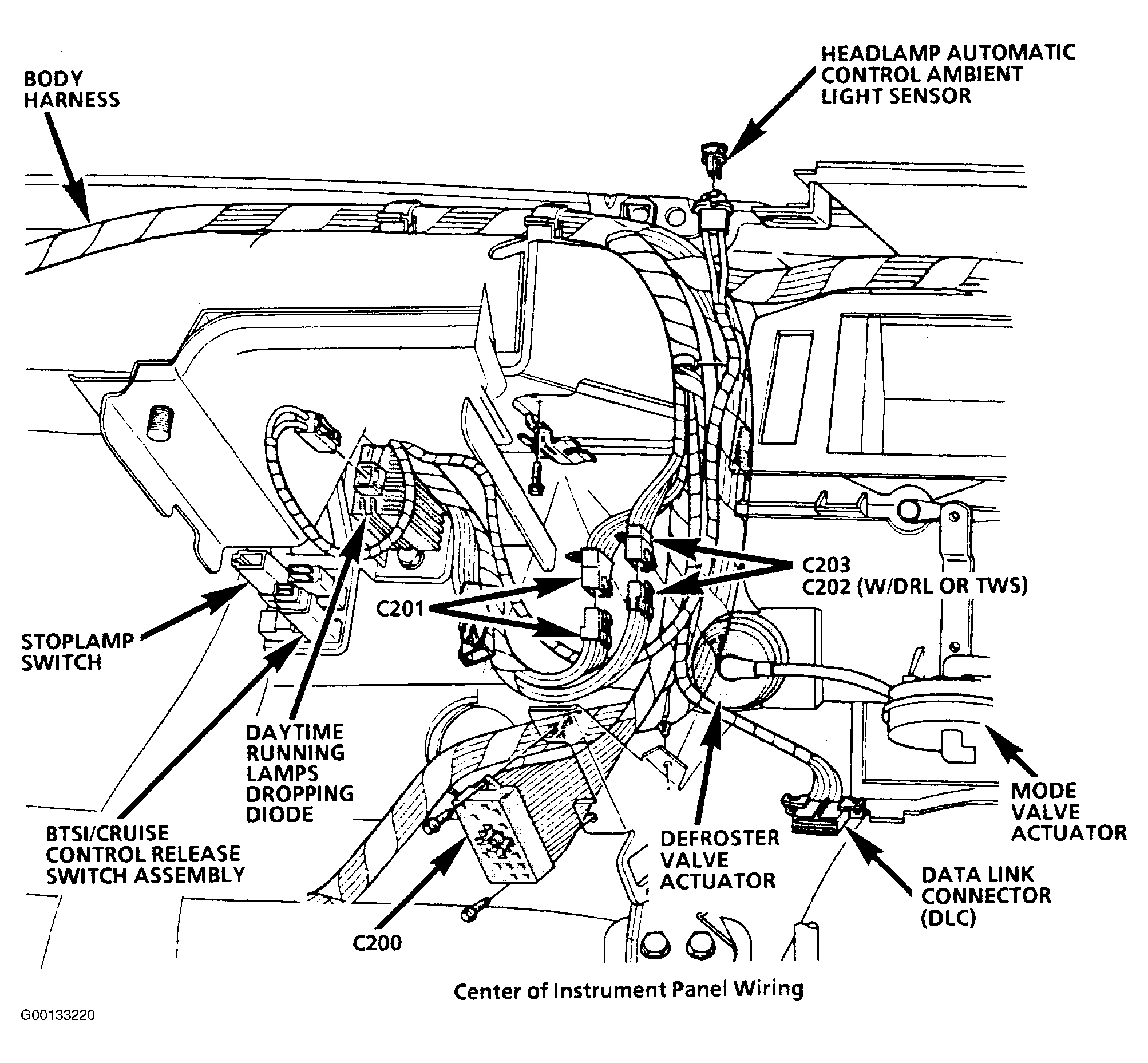

| Data Link Connector (DLC) | Attached To Instrument Panel Carrier, Right Of Steering Column. See Fig 1 |

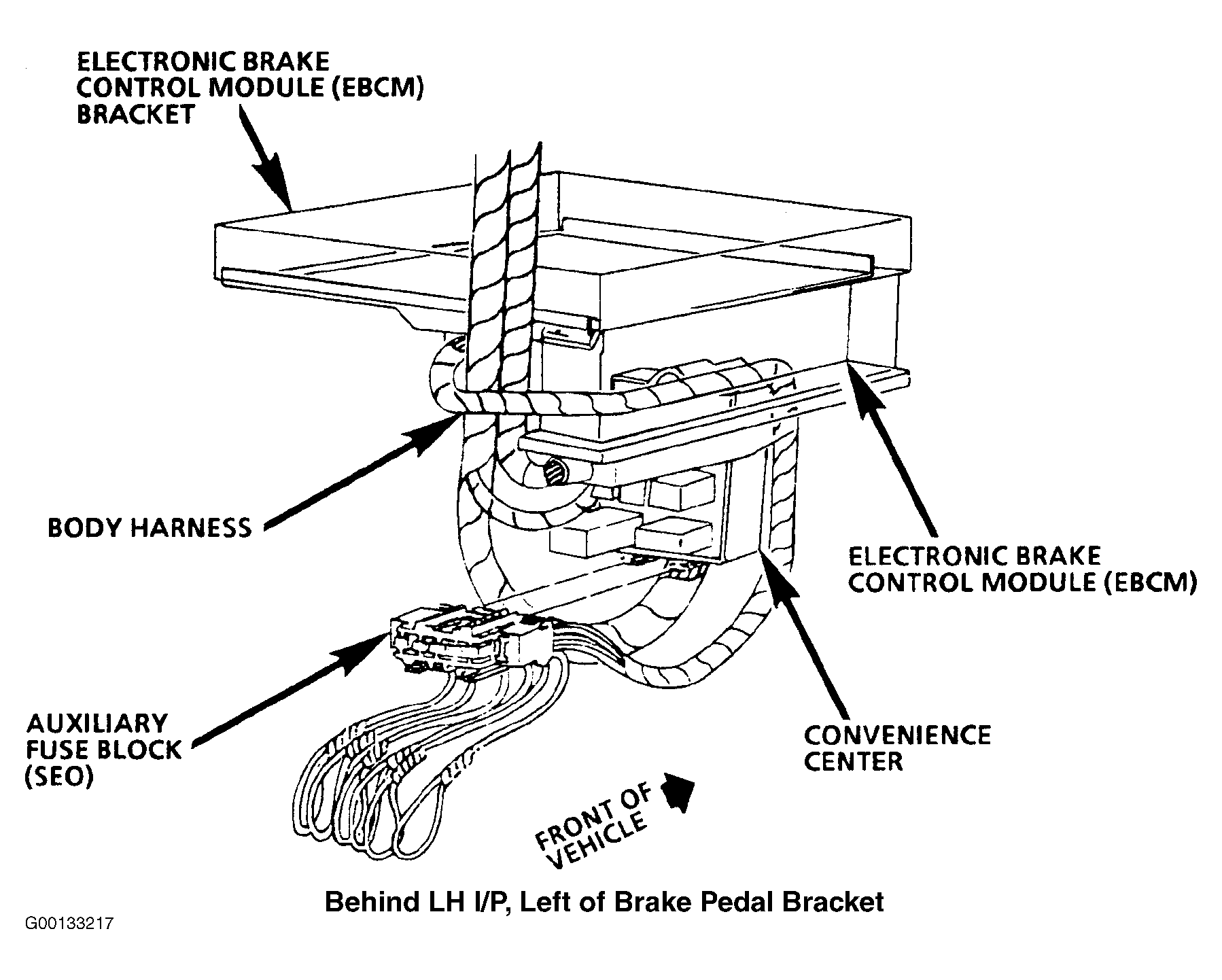

| Electronic Brake Control Module (EBCM) | Driver Side Of Instrument Panel, Above Convenience Center. See Fig 2 |

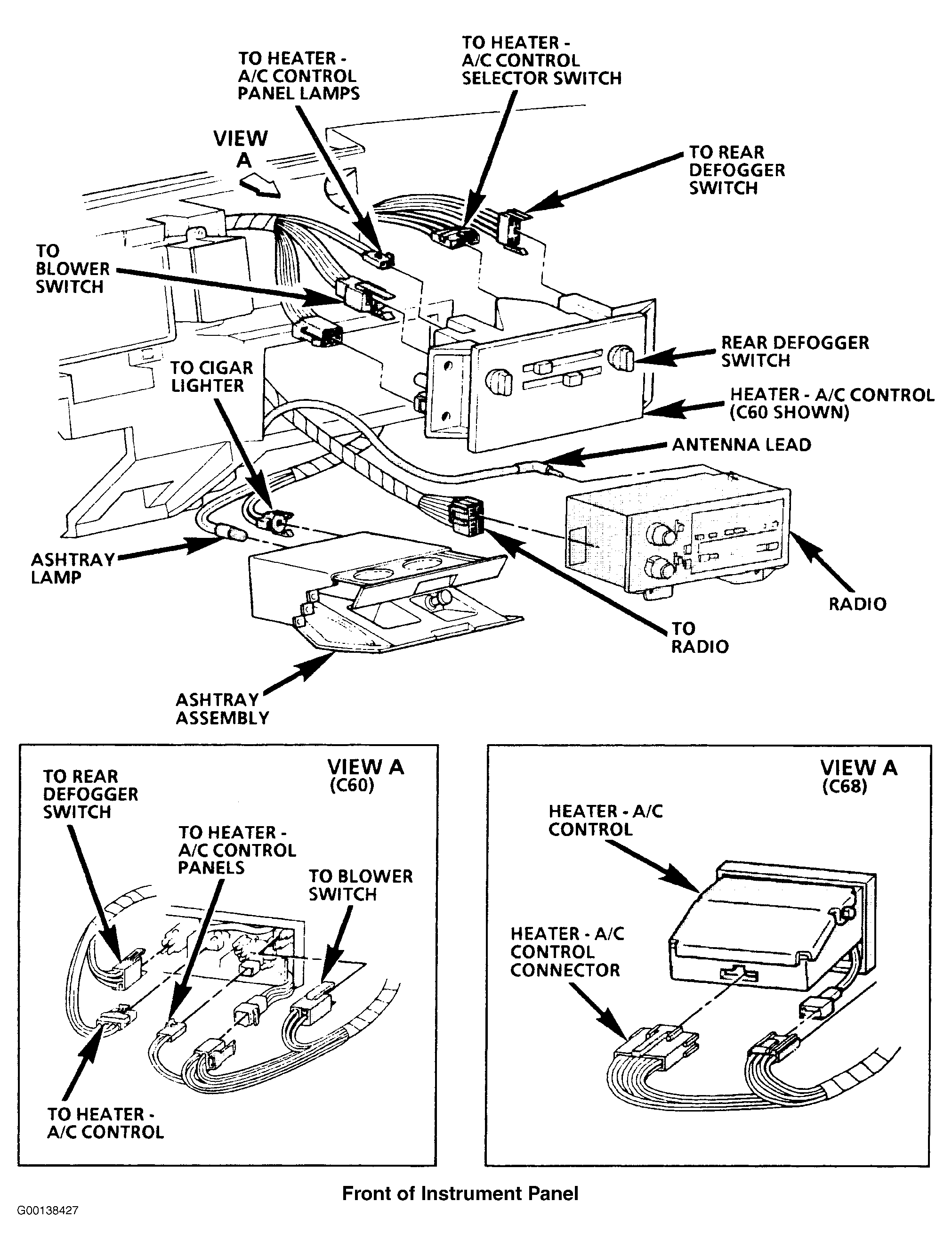

| HVAC Control (C68) | Center Of Instrument Panel. See Fig 3 |

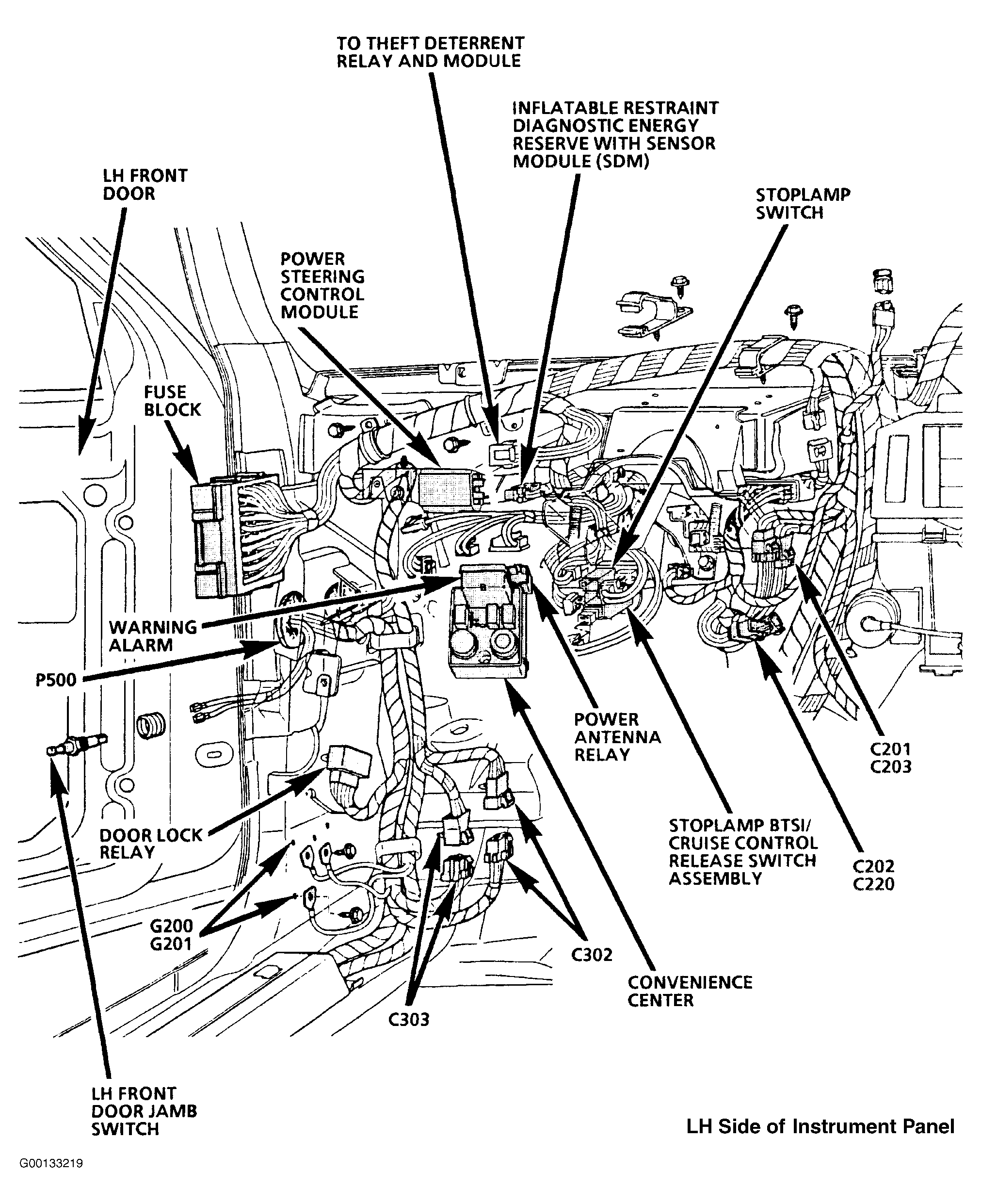

| Diagnostic Energy Reserve Module With Sensor (SDM) | Driver Side Of Instrument Panel, Above Convenience Center. See Fig 4 |
| Power Steering Control Module | Driver Side Of Steering Column, Above Fuse Block. See Fig 4 |

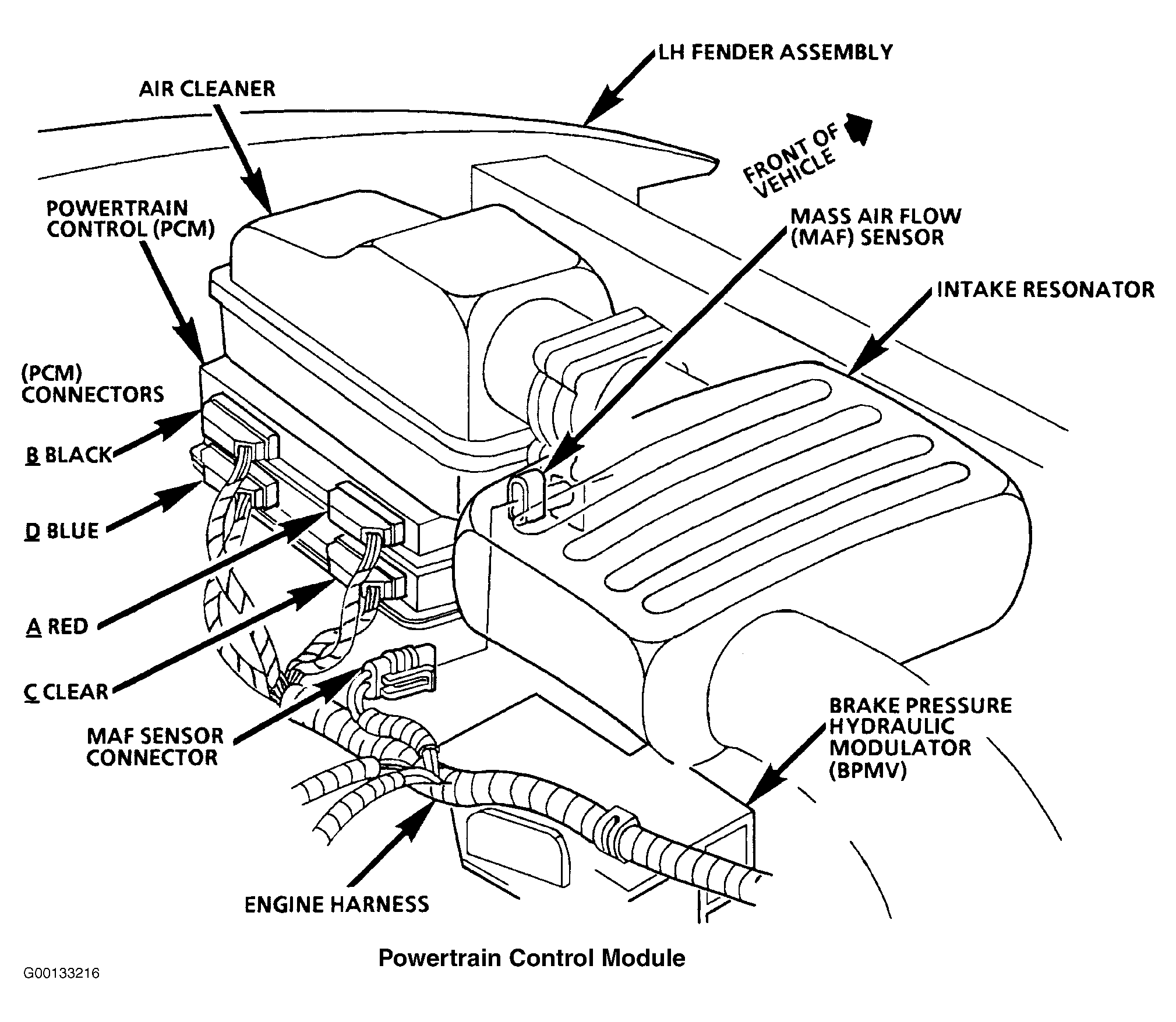

| Powertrain Control Module (PCM) | Engine Compartment, Forward Of Driver Wheelhouse, Under Air Cleaner. See Fig 5 |
| C200 (56 Terminals) | Body Harness To Instrument Panel Harness, Bolted Above Accelerator Pedal. See Fig 1 |

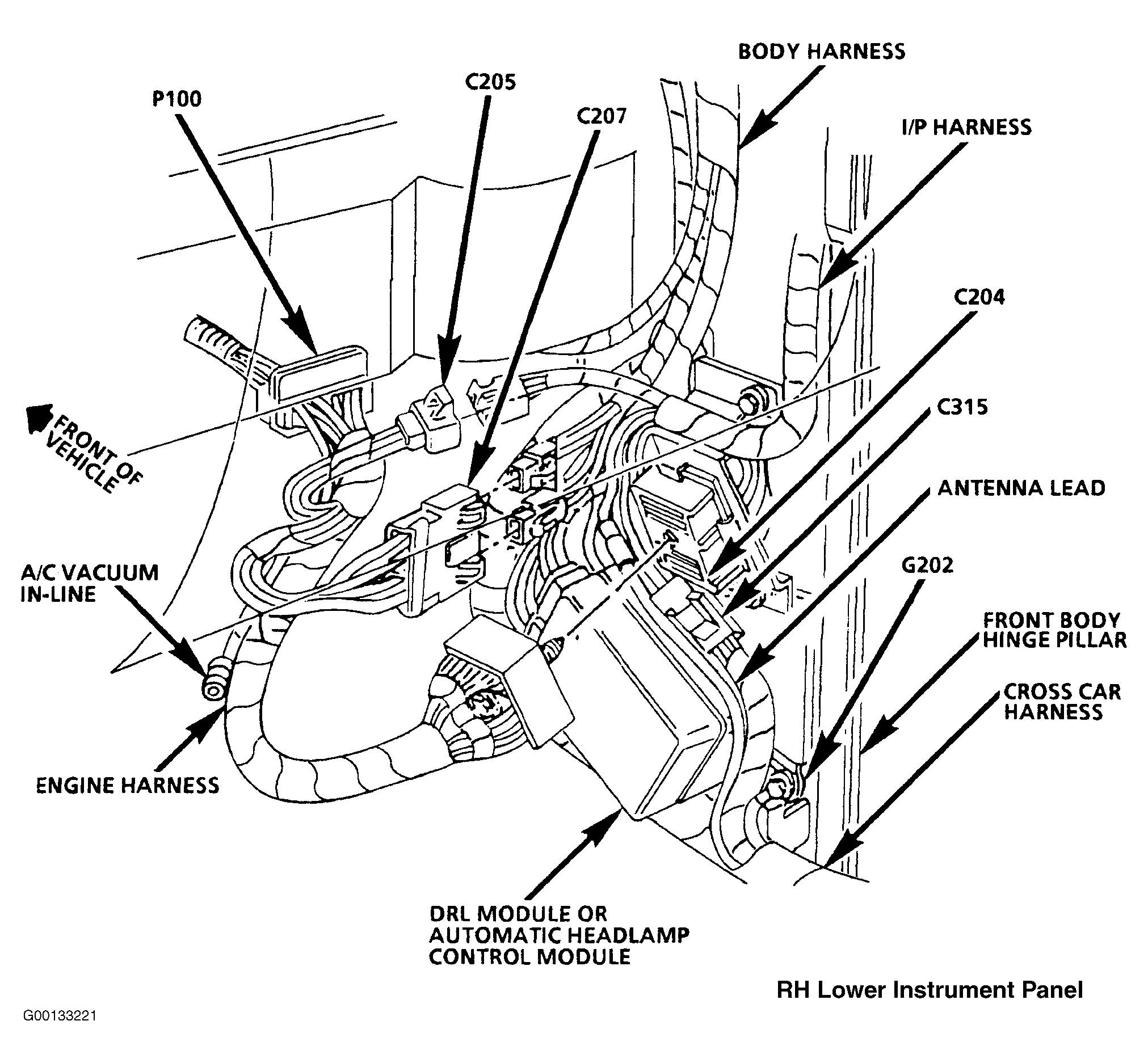

| C204 (37 Terminals) | Body Harness To Engine Harness, Behind Passenger Side Of Instrument Panel, Between Blower Motor and Instrument Panel Compartment. See Fig 6 |
| C205 | Instrument Panel Harness To Engine Harness, Near C204. See Fig 6 |
| G202 | Base Of Passenger "A" Pillar, Under Kick Pad. See Fig 6 |
| P100 | Through Dash Panel, Below Windshield Wiper Motor. See Fig 6 |
| S200 | Instrument Panel Harness, Near HVAC Control Breakout |
| S223 | Instrument Panel Harness, Near C200 |
| S265 | Body Harness, Near SDM Breakout |
