Power Door Systems Connector End Views

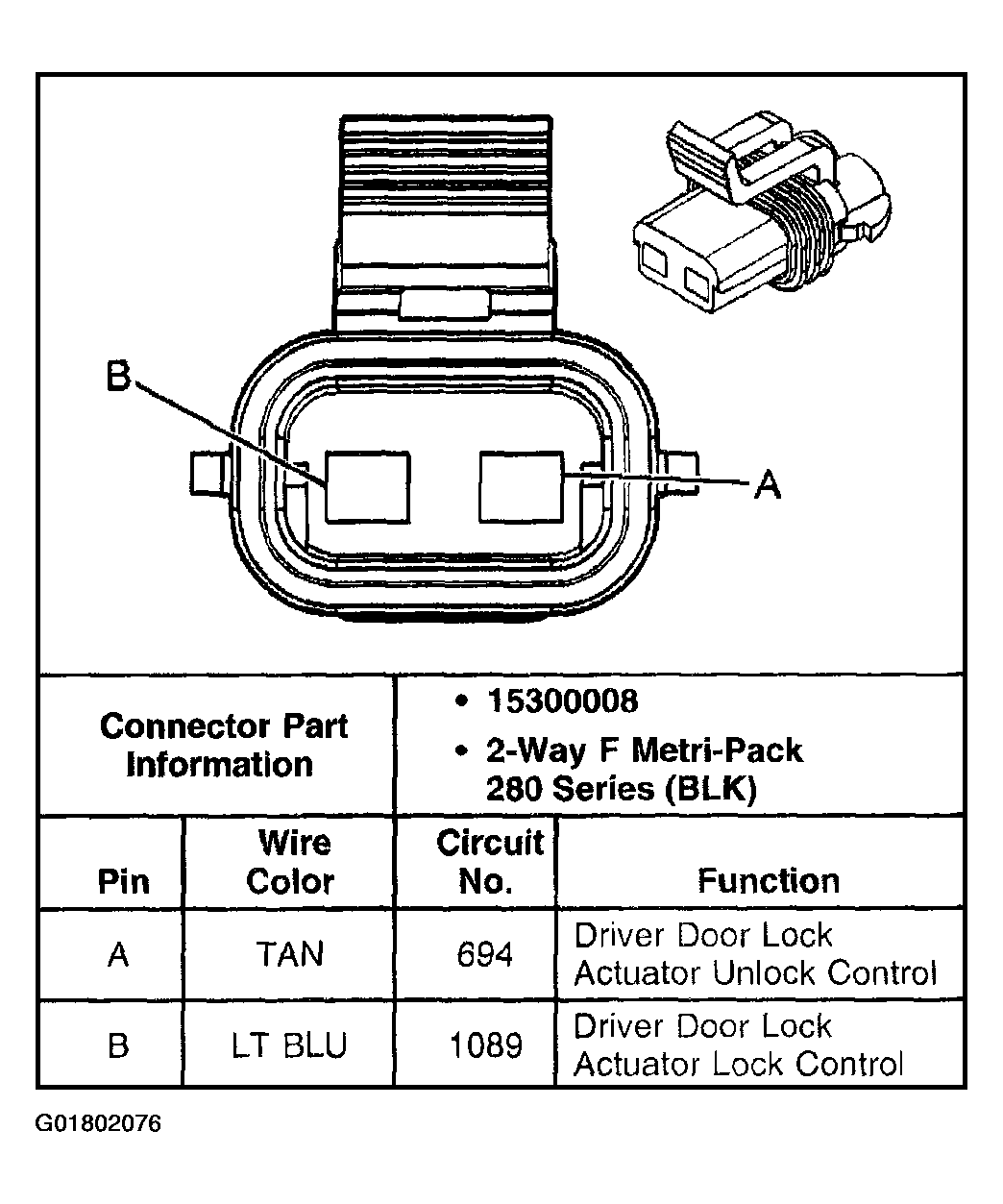

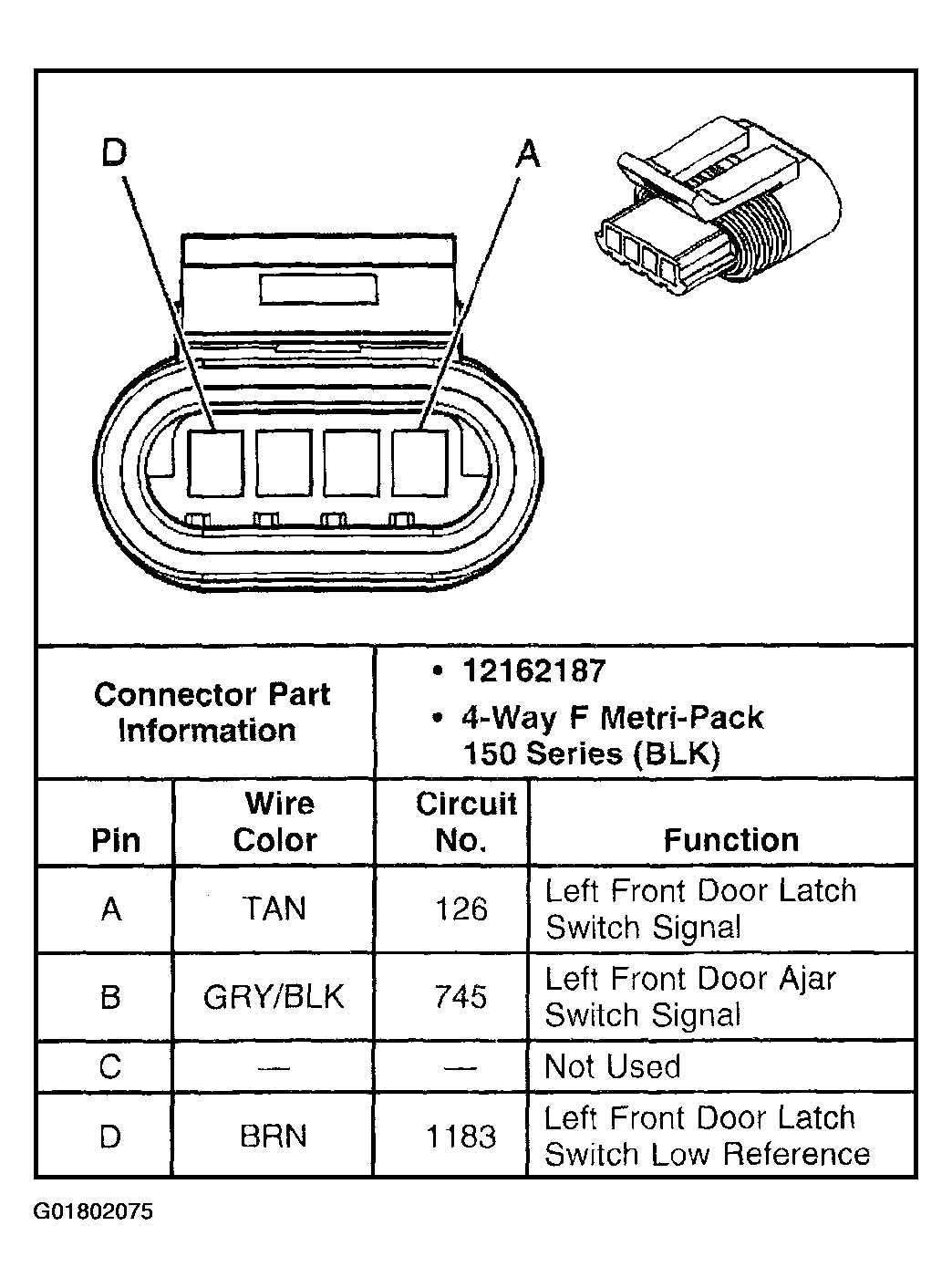

Fig 1: Identifying Driver-Side Door Lock Actuator Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

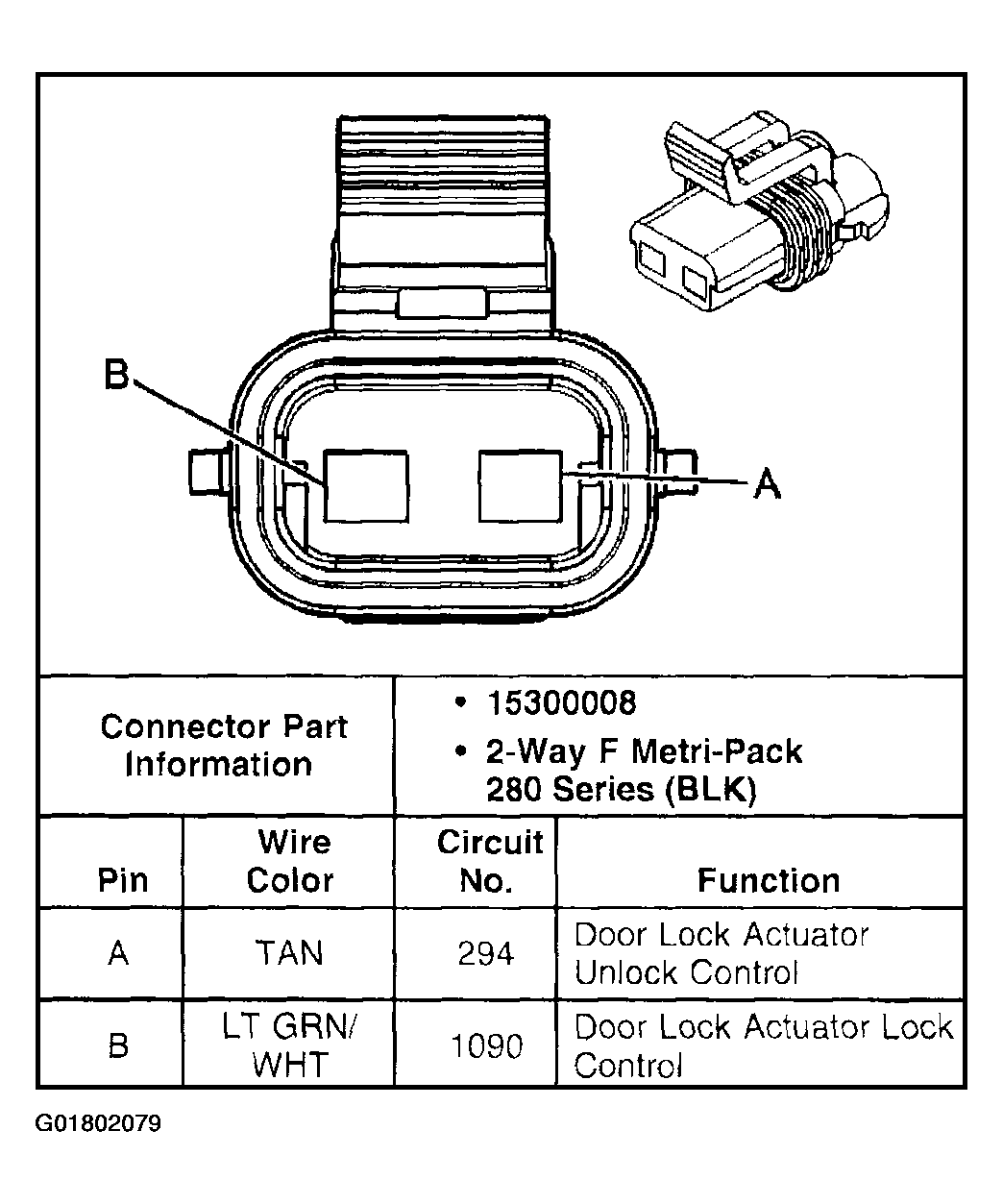

Fig 2: Identifying Driver-Side Door Lock Actuator Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

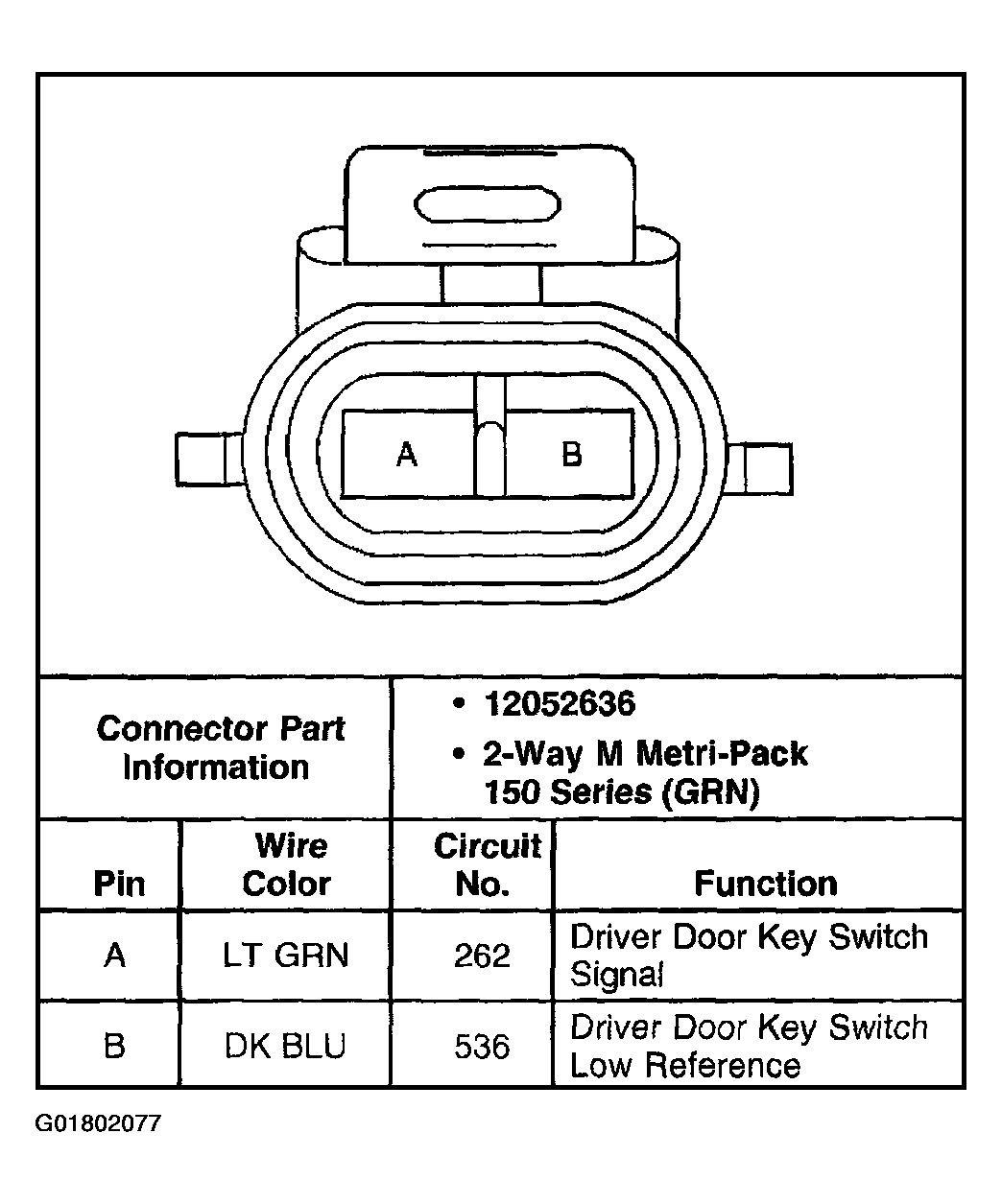

Fig 3: Identifying Driver-Side Door Lock Actuator Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.

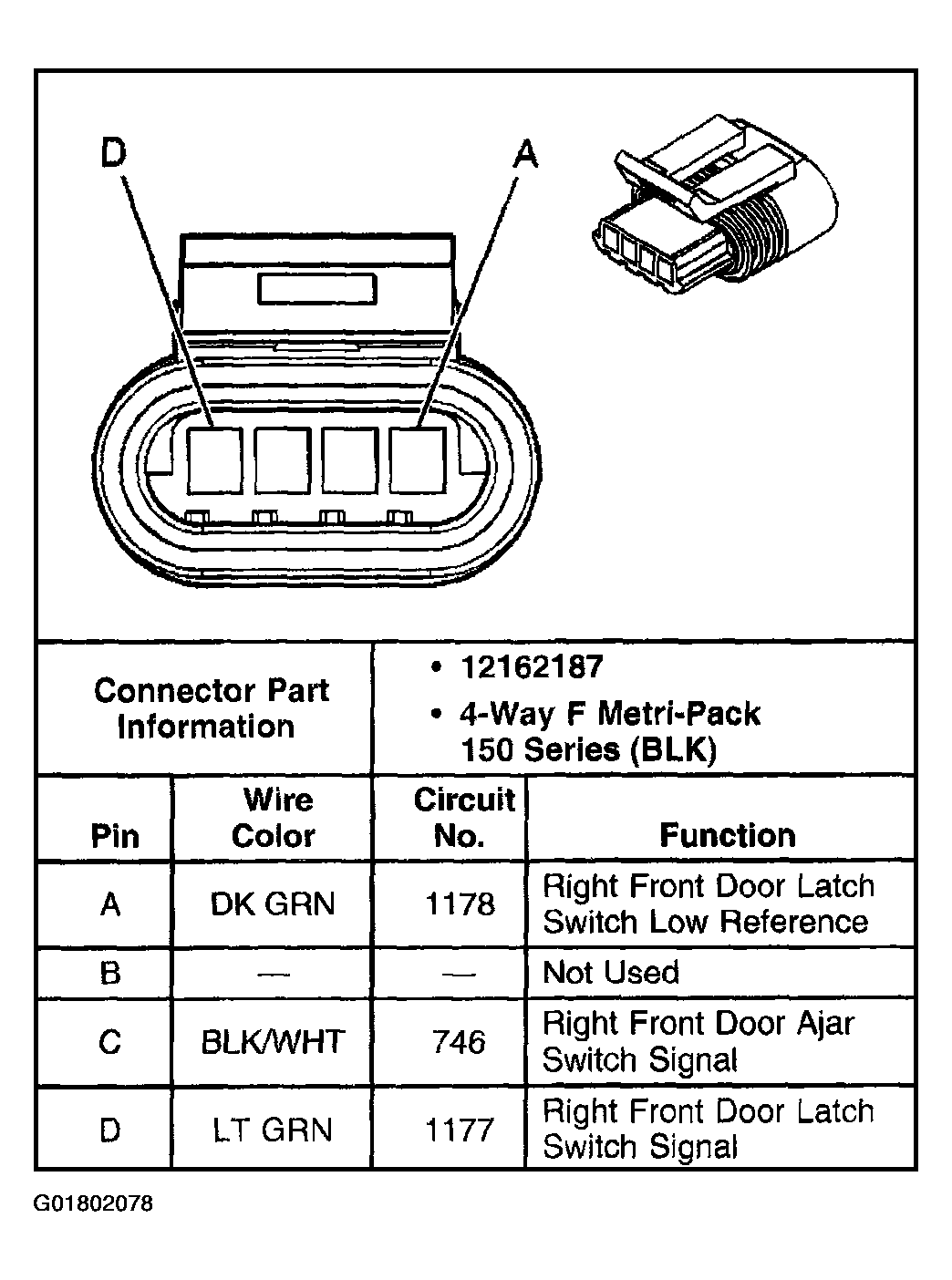

Fig 4: Identifying Front Passenger Door Lock Actuator Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying Front Passenger Door Lock Actuator Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

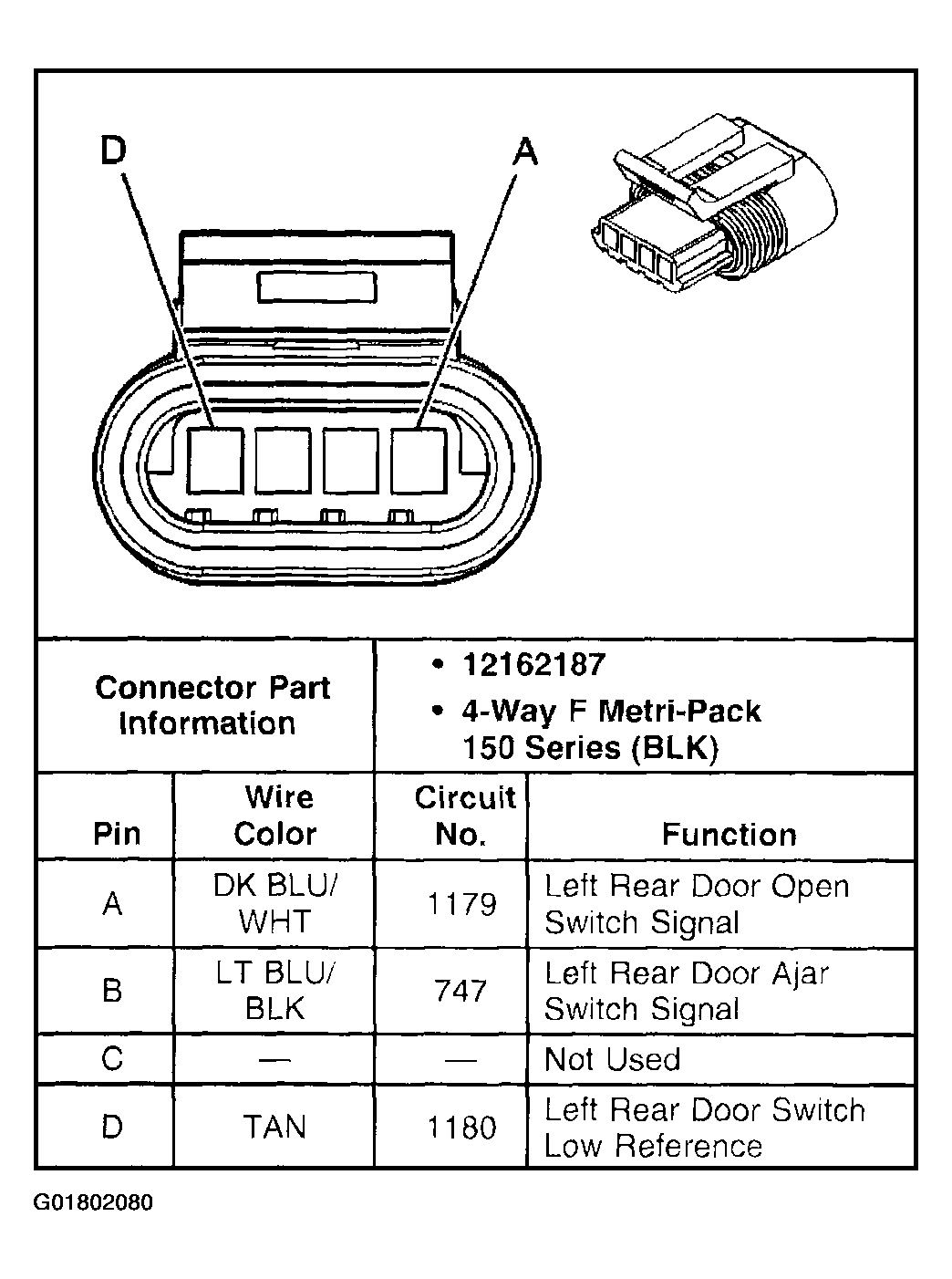

Fig 6: Identifying Left Rear Door Lock Actuator Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

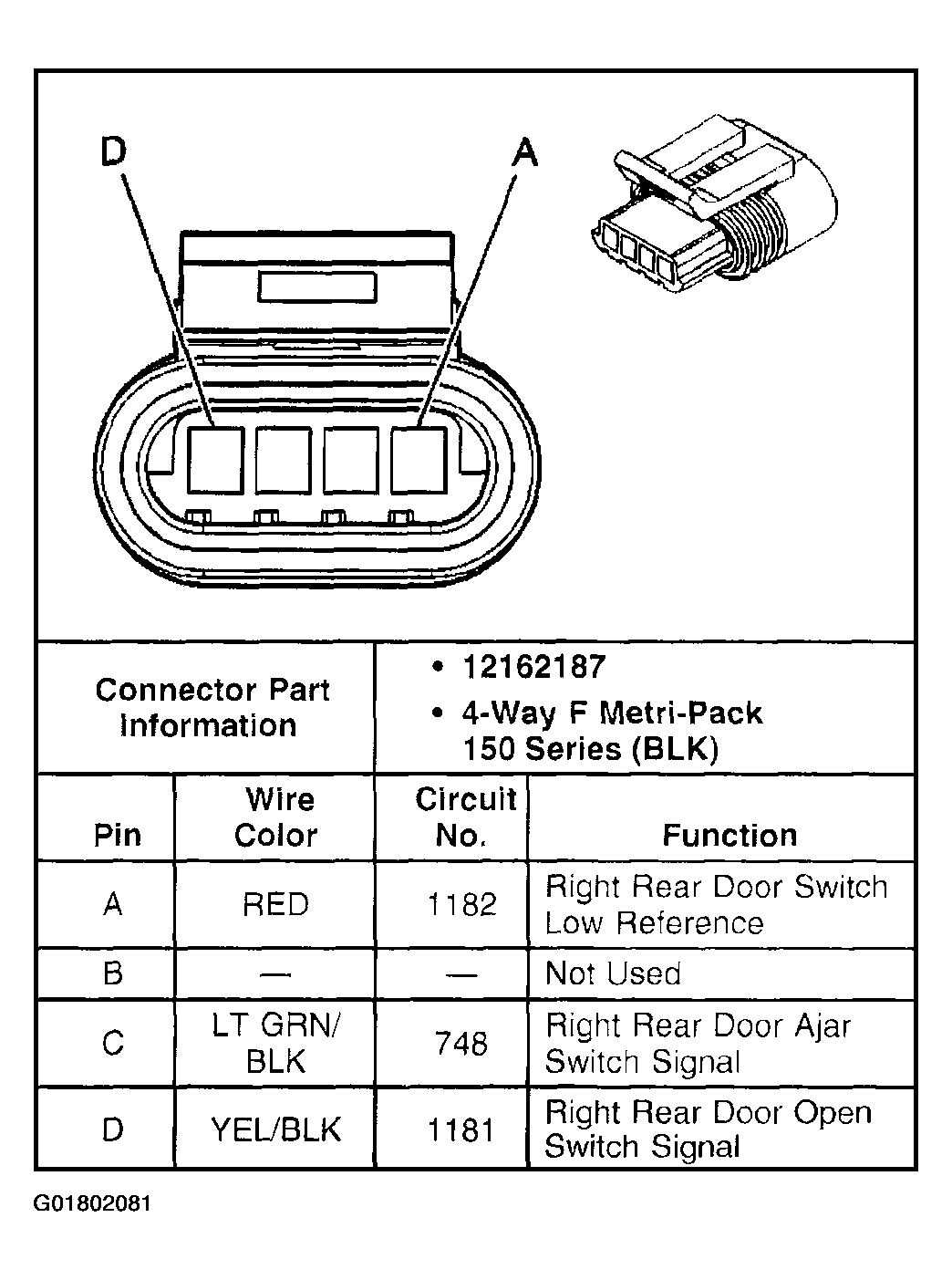

Fig 7: Identifying Right Rear Door Lock Actuator Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

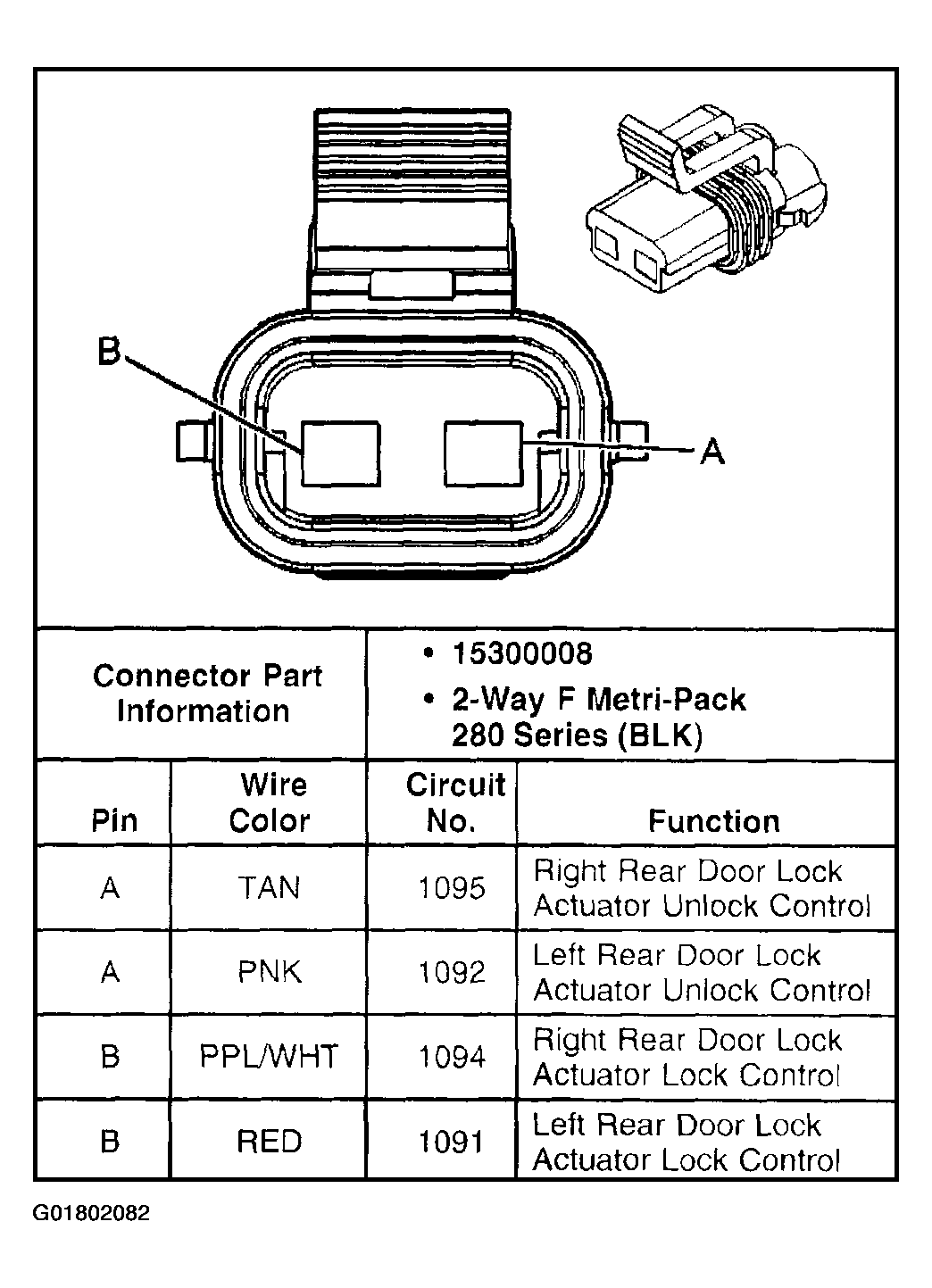

Fig 8: Identifying Left Rear & Right Rear Door Lock Actuator Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

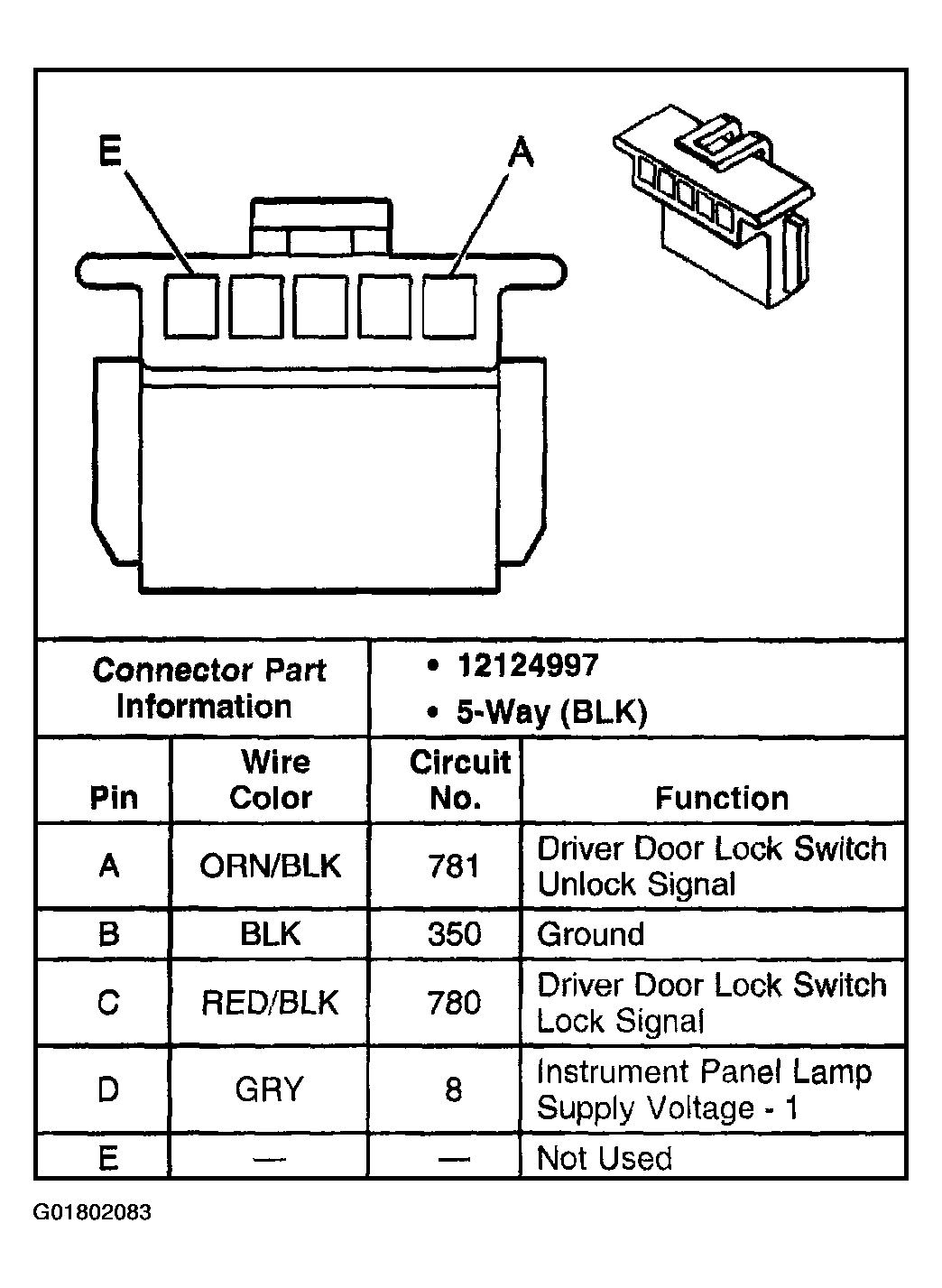

Fig 9: Identifying Driver-Side Door Lock Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

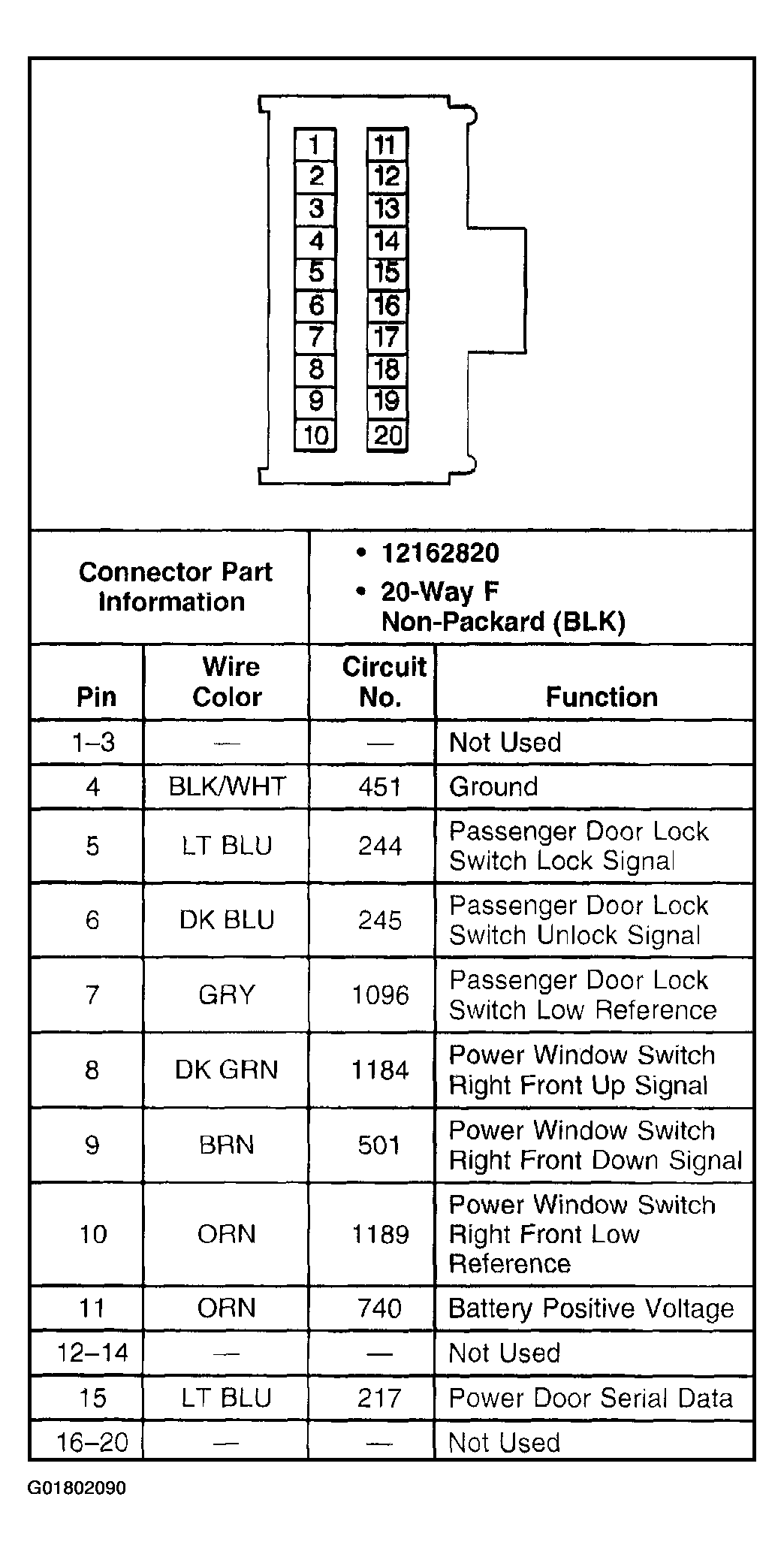

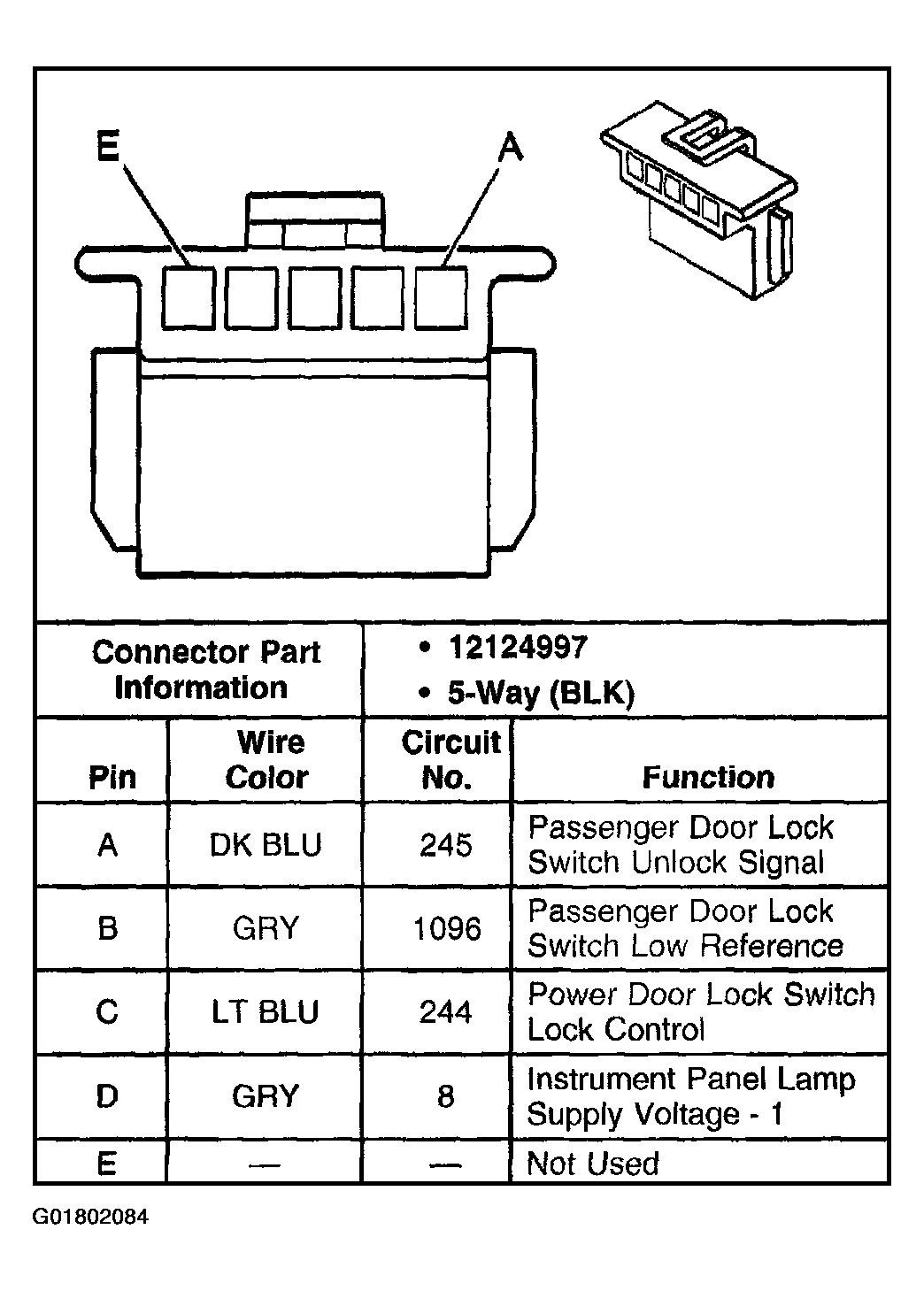

Fig 10: Identifying Front Passenger Door Lock Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

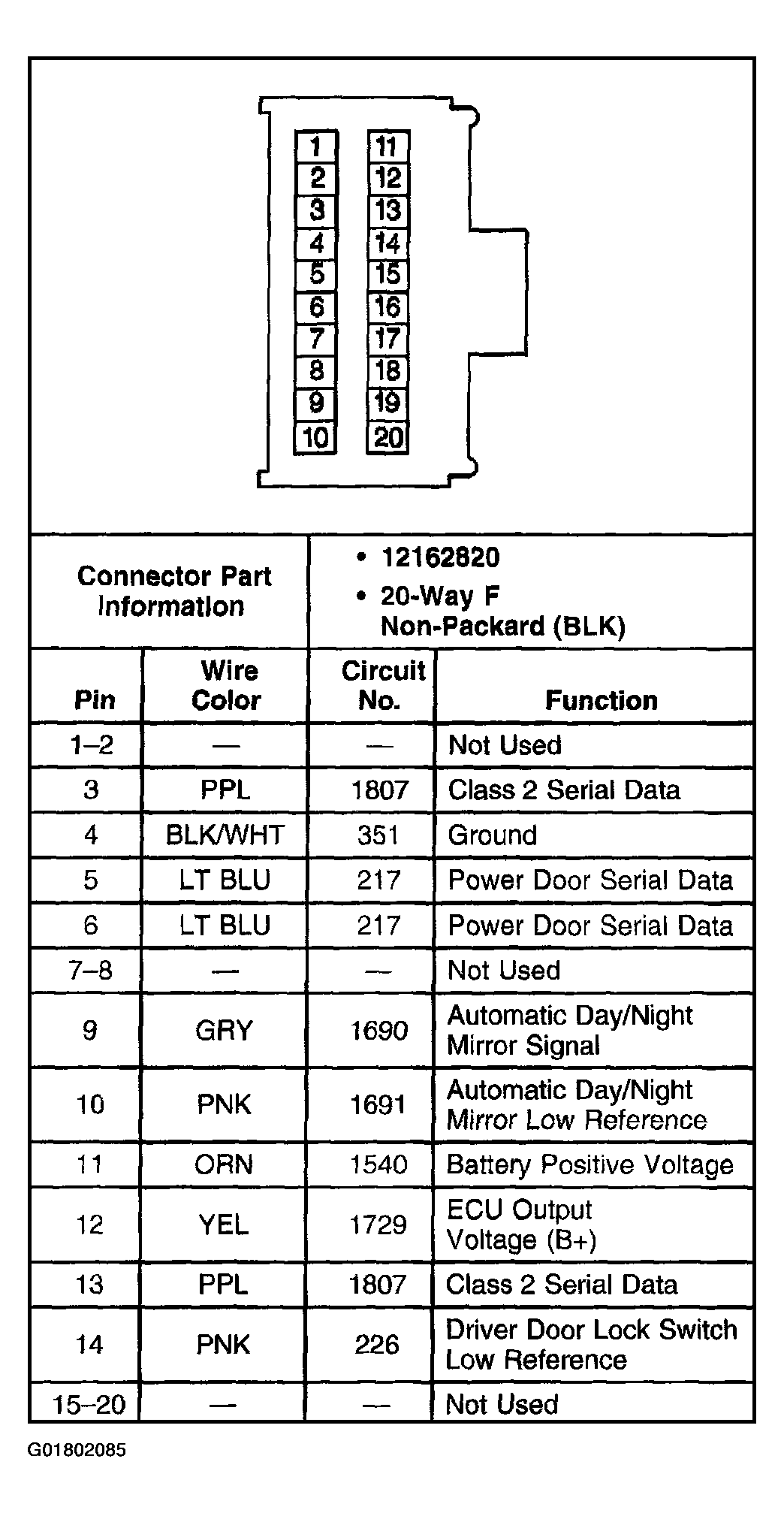

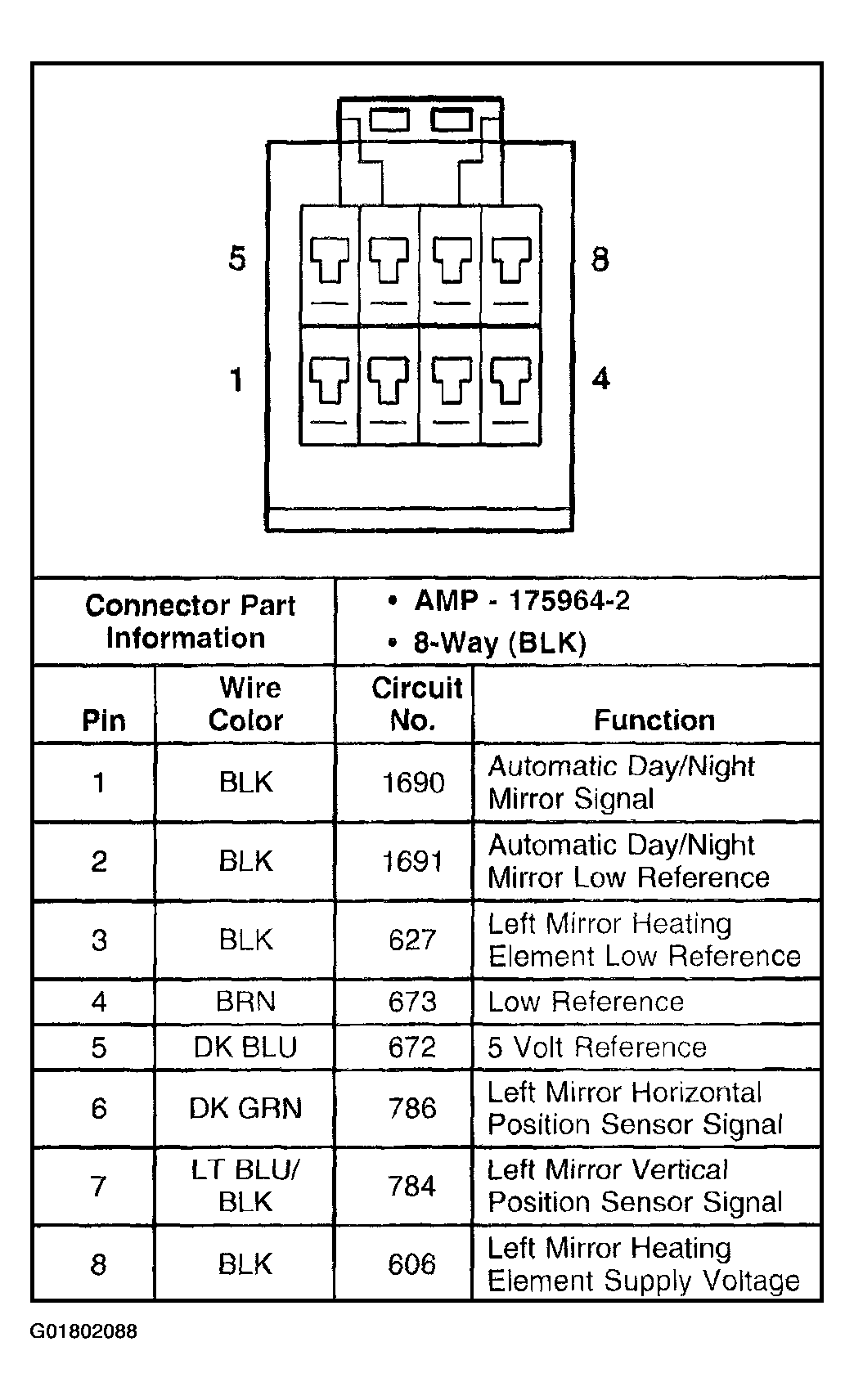

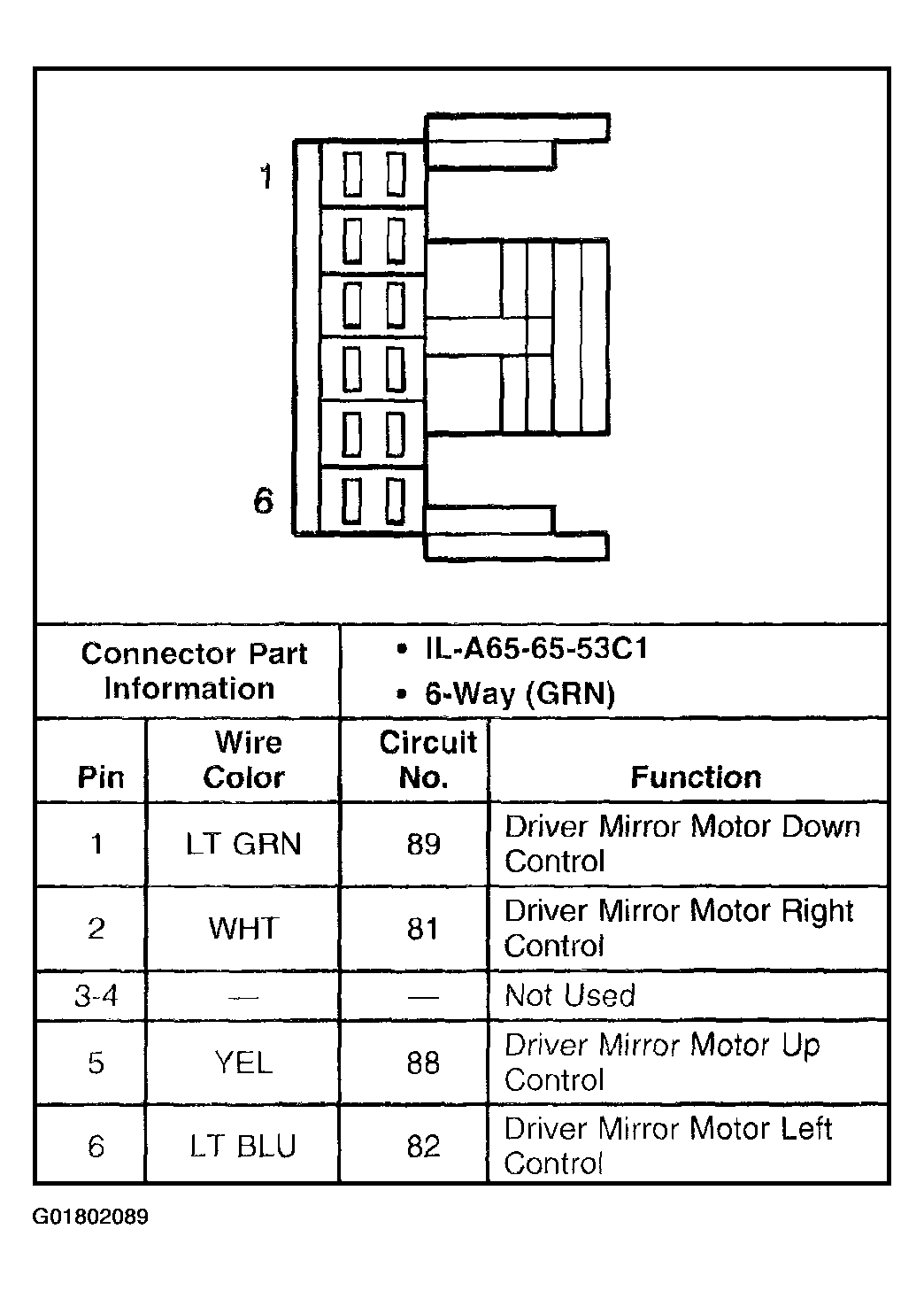

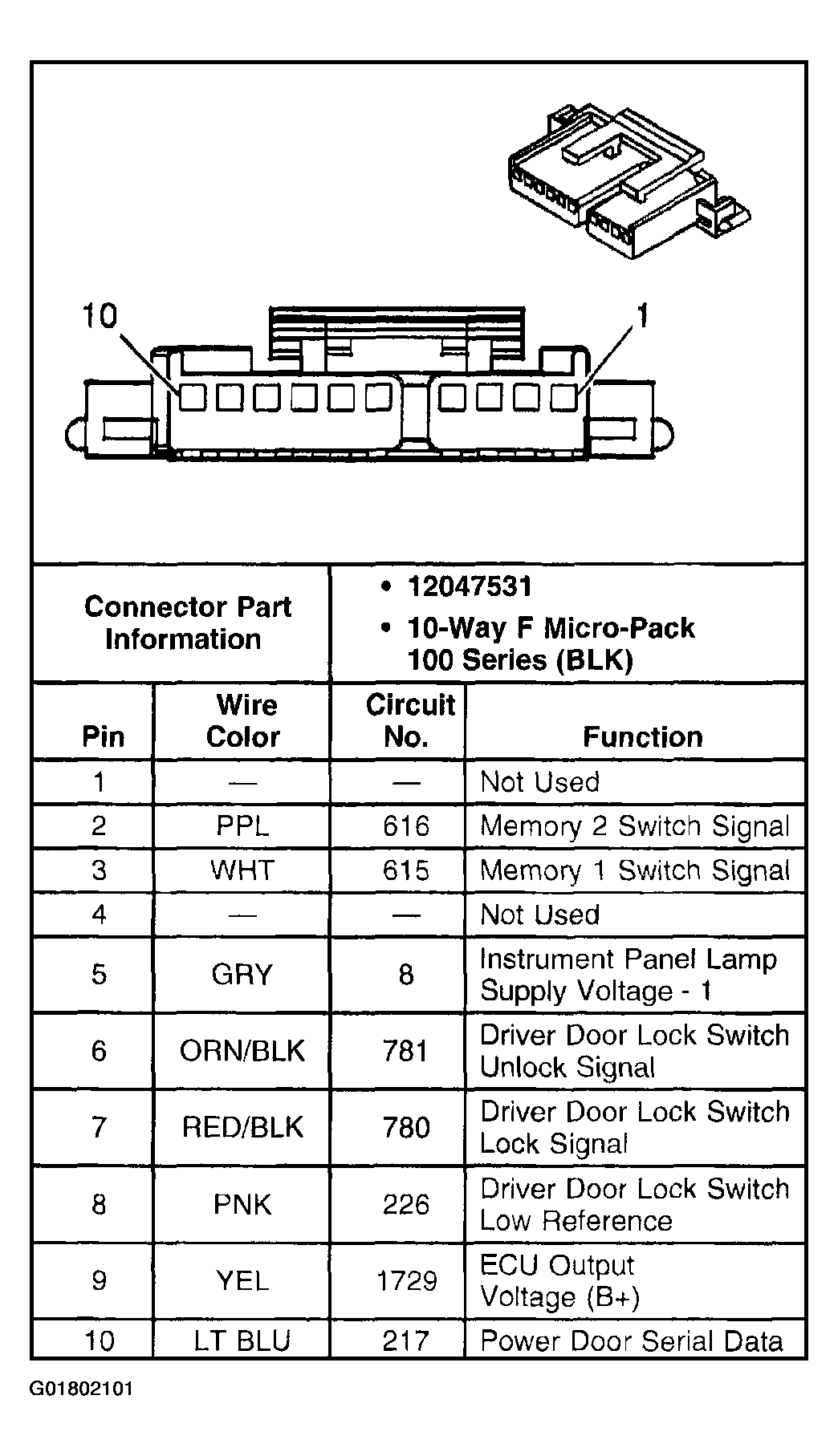

Fig 11: Identifying Driver Door Module (DDM) Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying Driver Door Module (DDM) Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

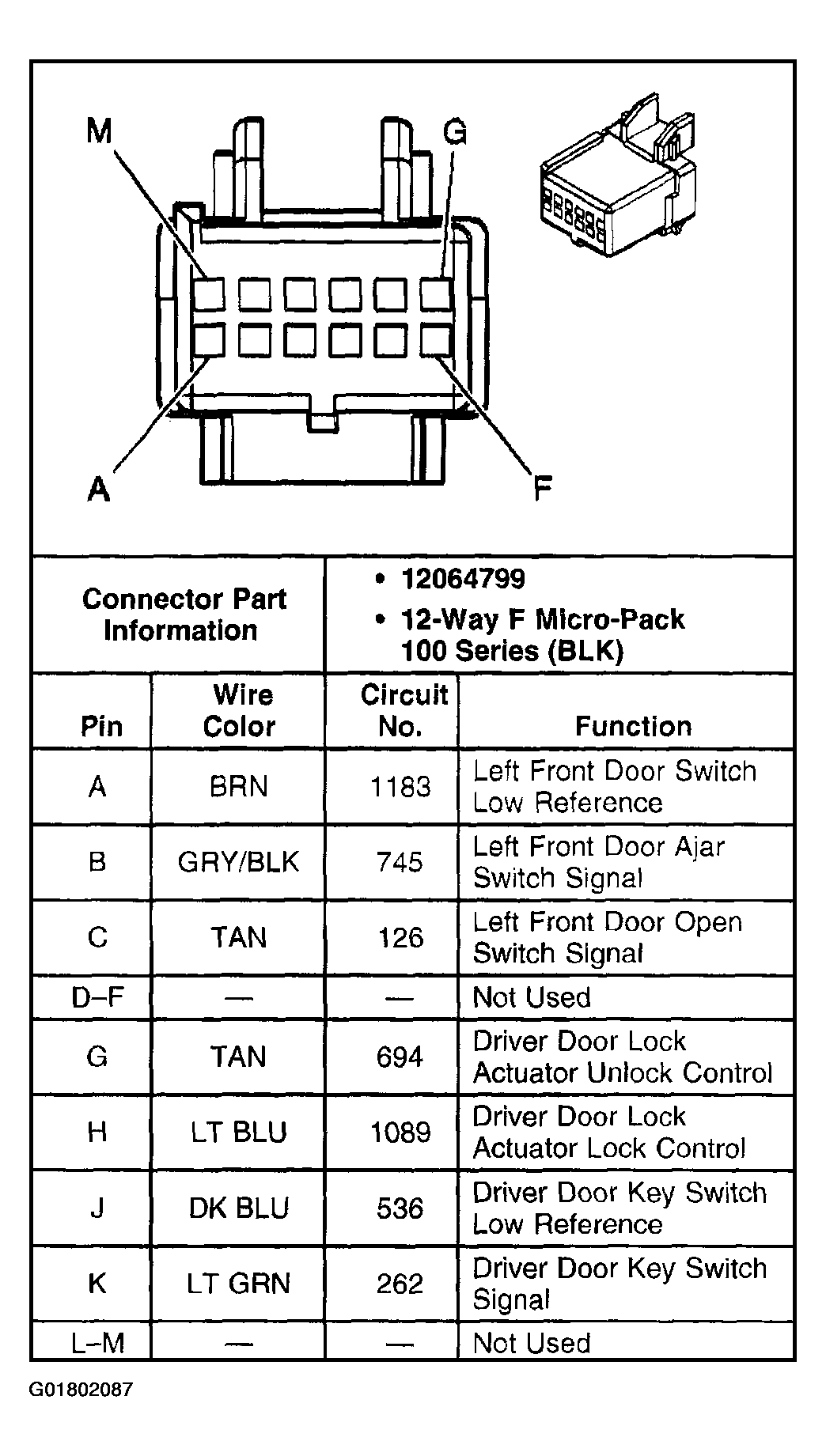

Fig 13: Identifying Driver Door Module (DDM) Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying Driver Door Module (DDM) Harness Connector C4 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Driver Door Module (DDM) Harness Connector C5 Terminals
Courtesy of GENERAL MOTORS CORP.

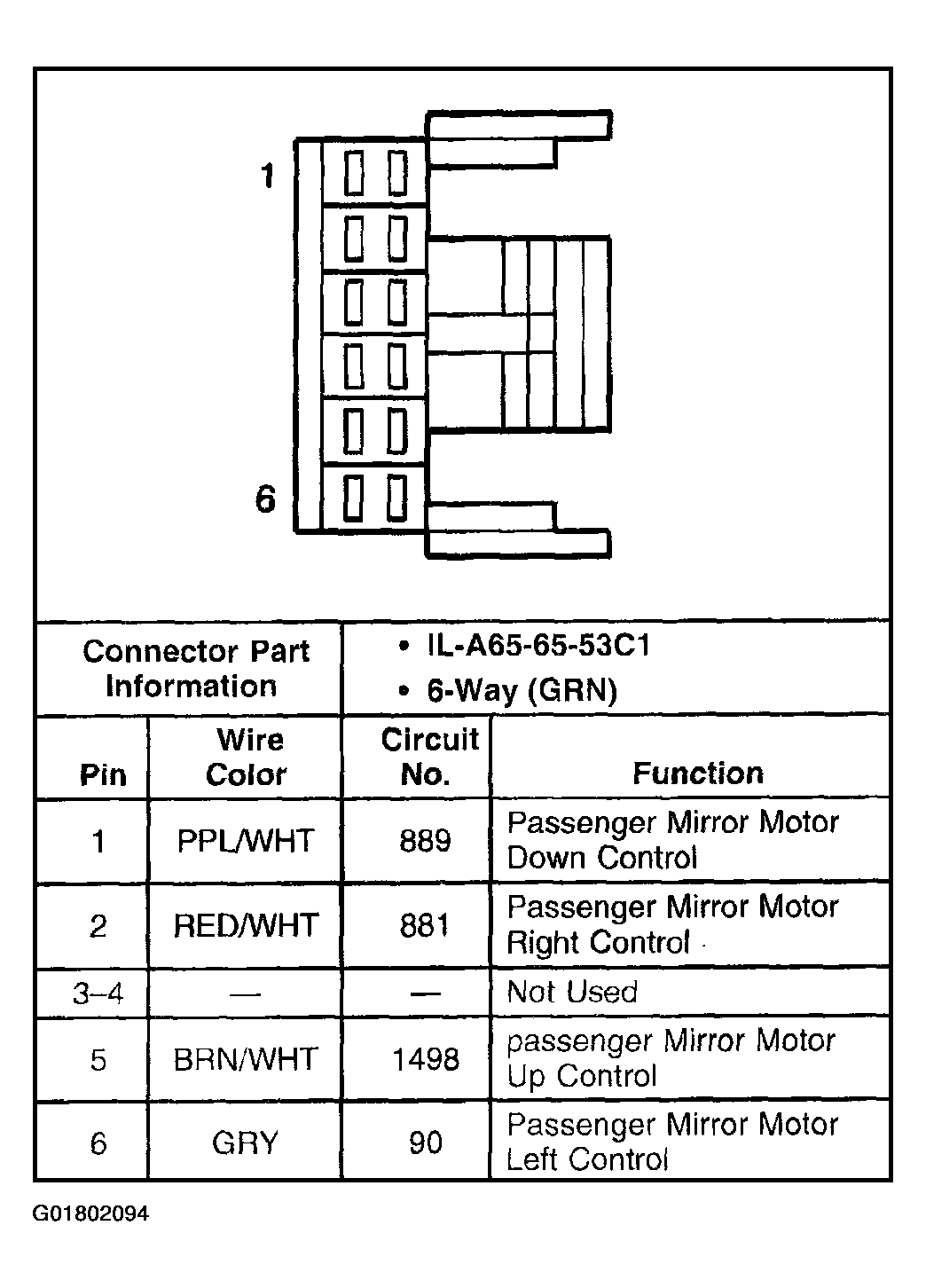

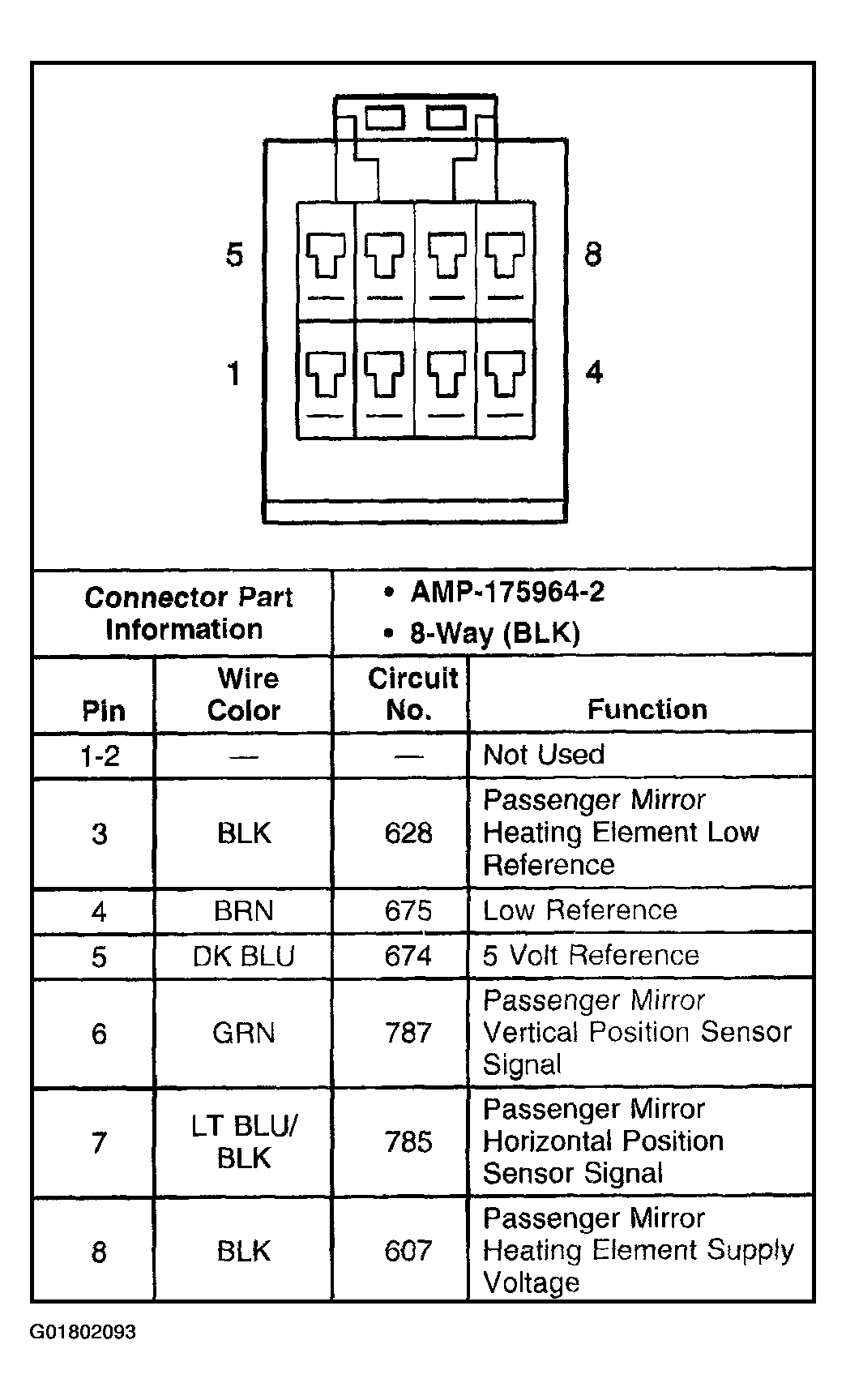

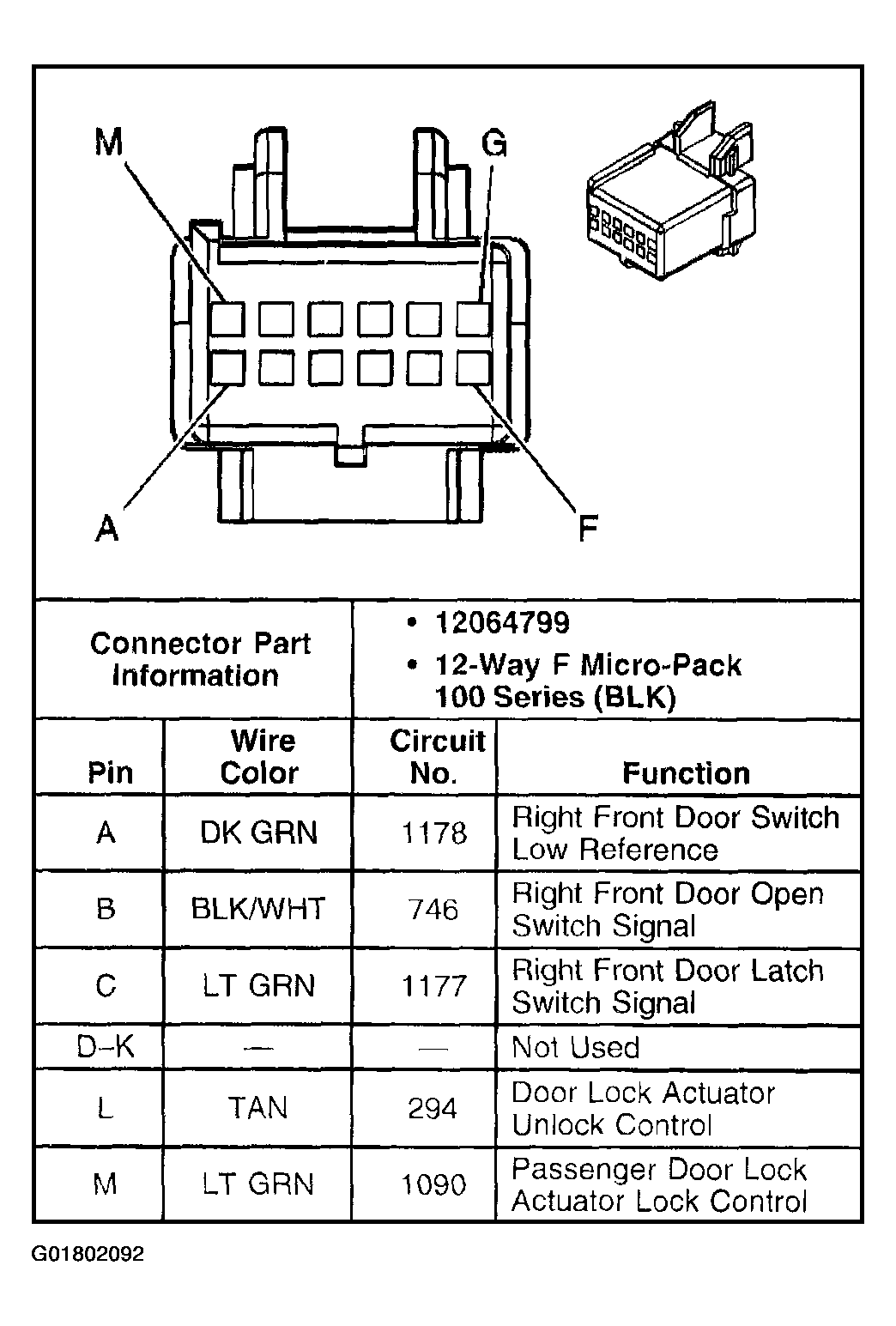

Fig 16: Identifying Passenger Door Module (PDM) Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying Passenger Door Module (PDM) Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Passenger Door Module (PDM) Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Passenger Door Module (PDM) Harness Connector C4 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 20: Identifying Passenger Door Module (PDM) Harness Connector C5 Terminals
Courtesy of GENERAL MOTORS CORP.

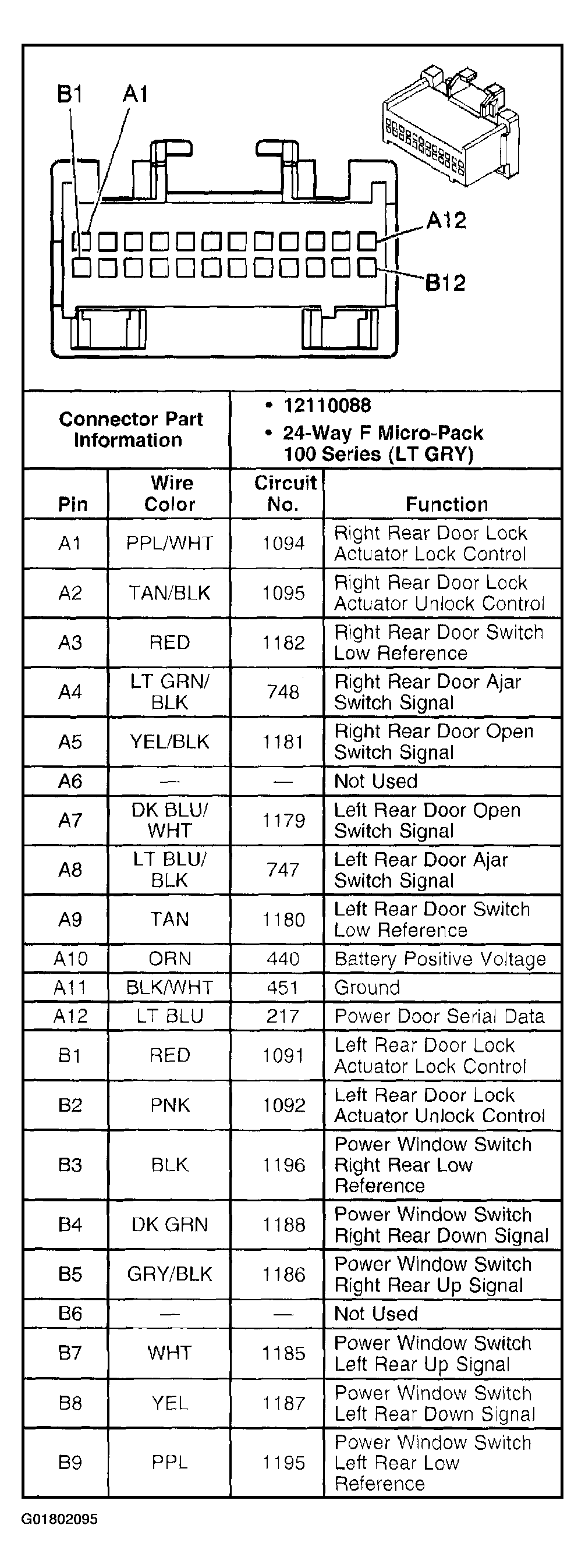

Fig 21: Identifying Rear Door Module (RDM) Harness Connector C1 Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

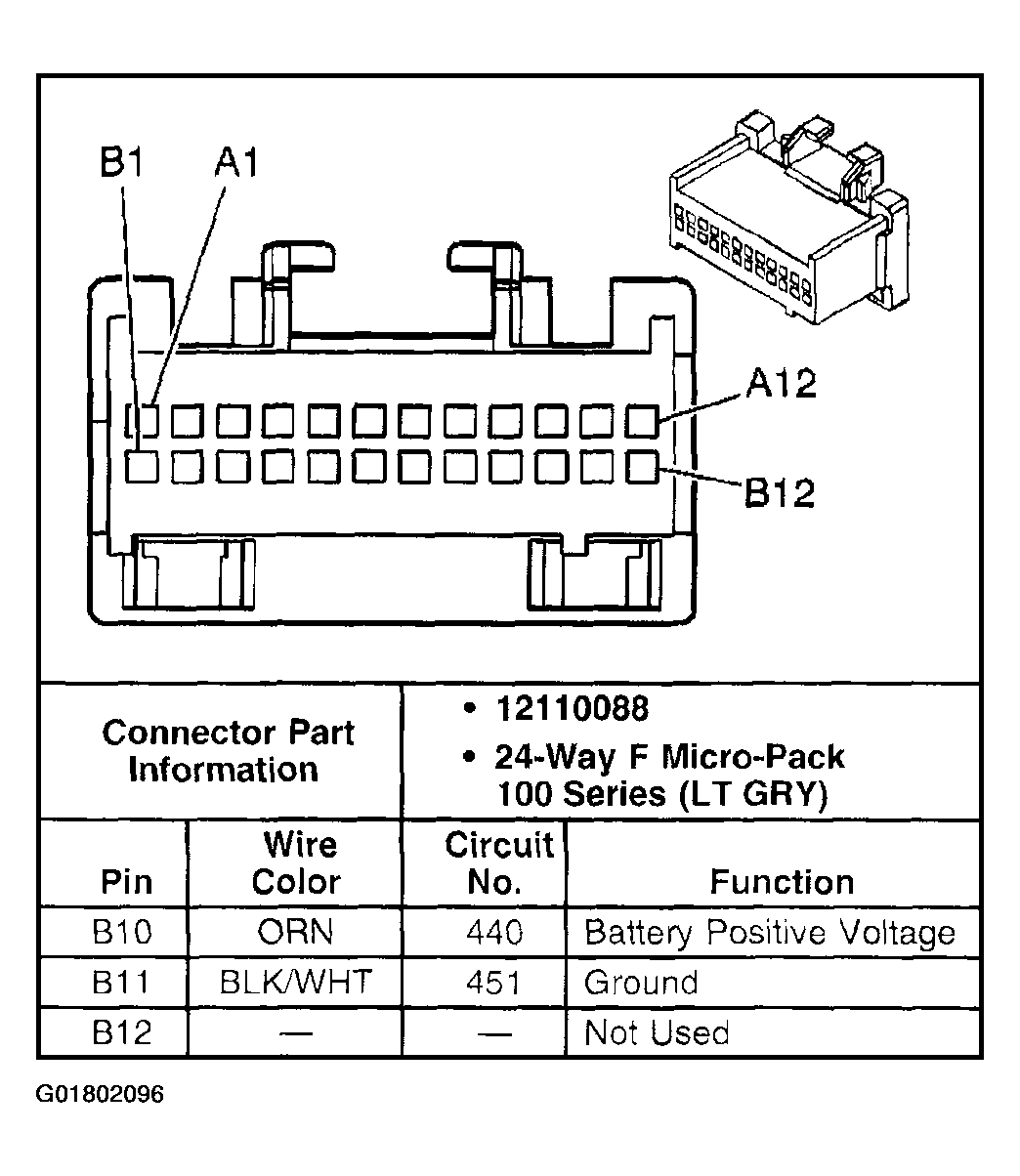

Fig 22: Identifying Rear Door Module (RDM) Harness Connector C1 Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Rear Door Module (RDM) Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

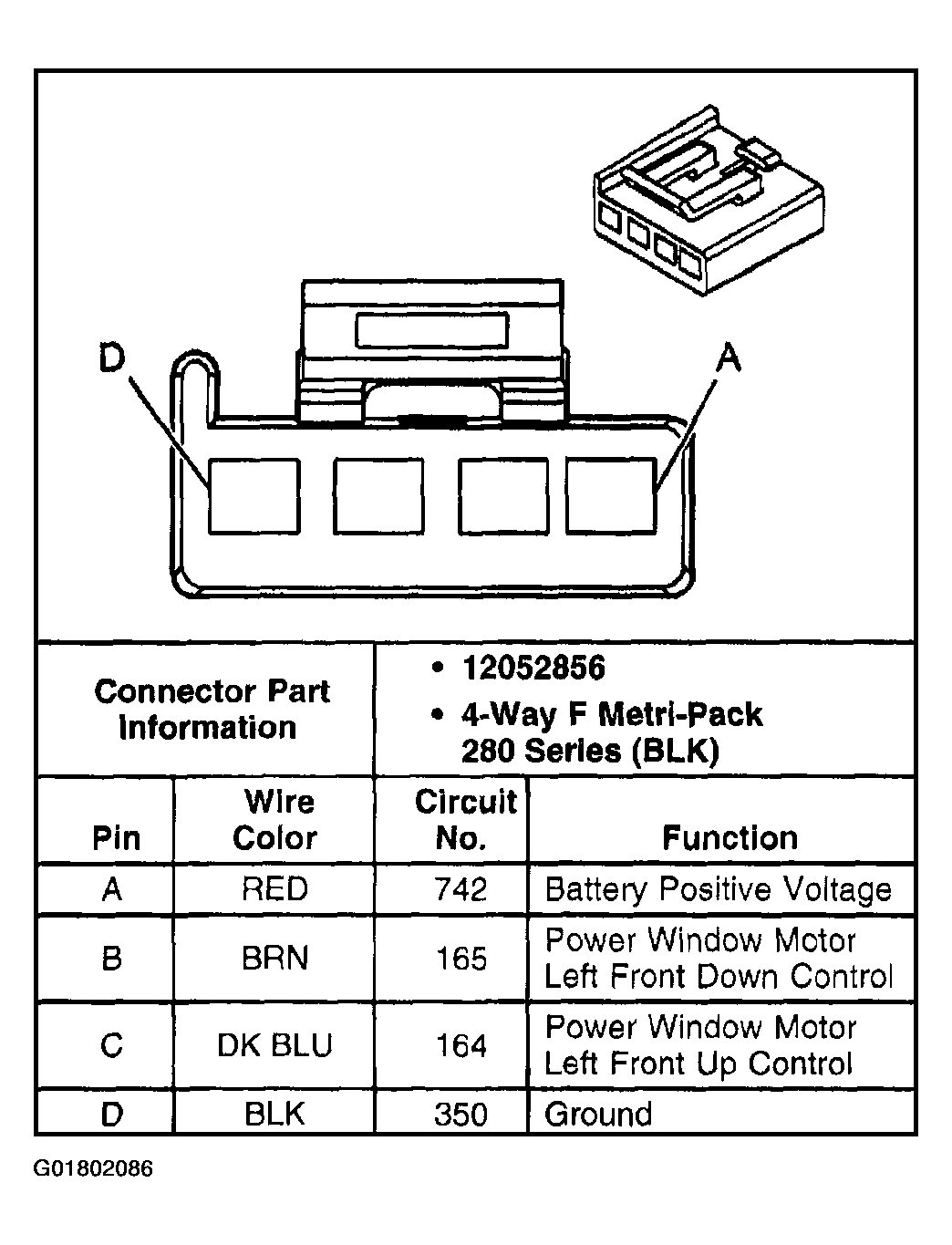

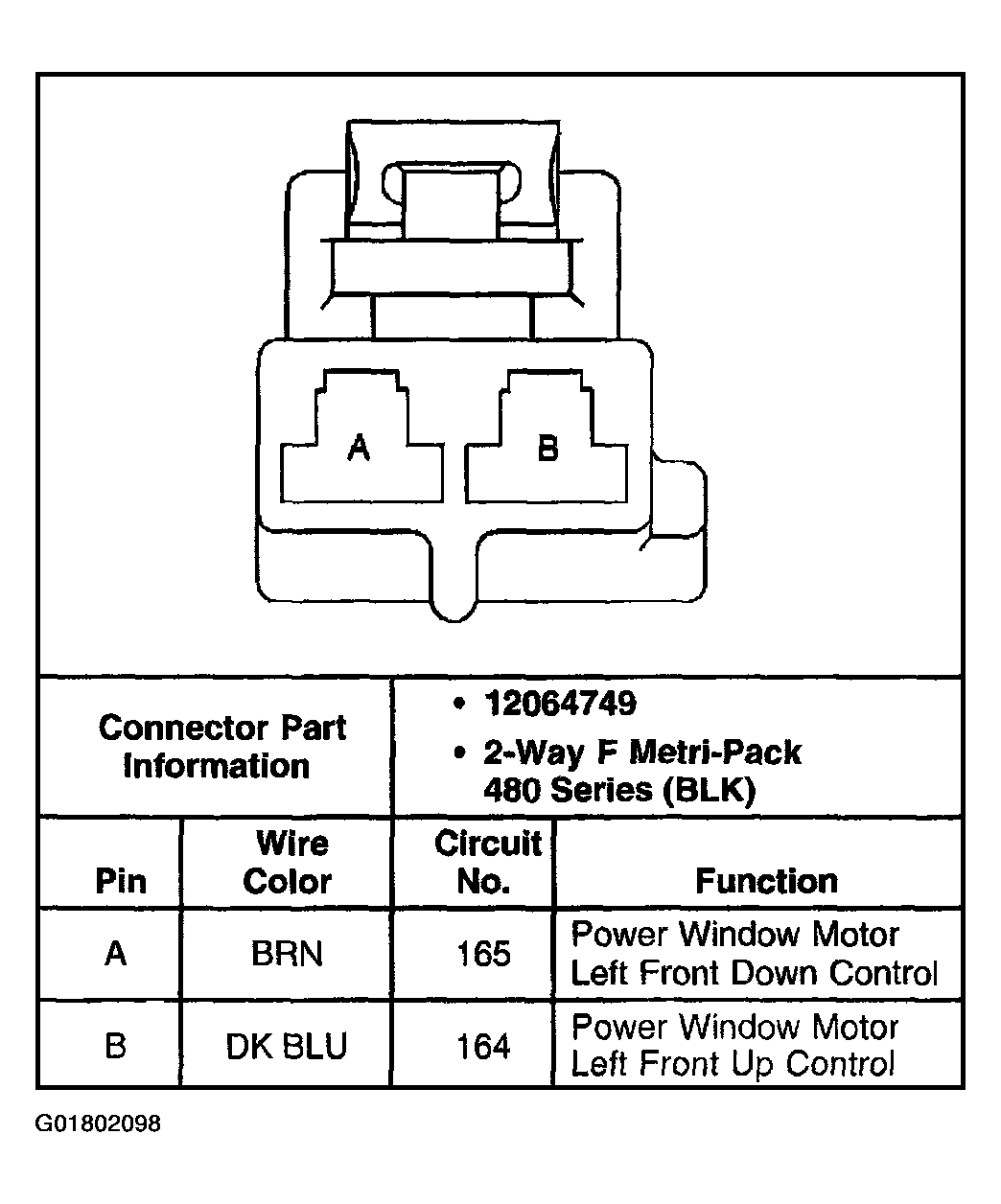

Fig 24: Identifying Driver-Side Window Motor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

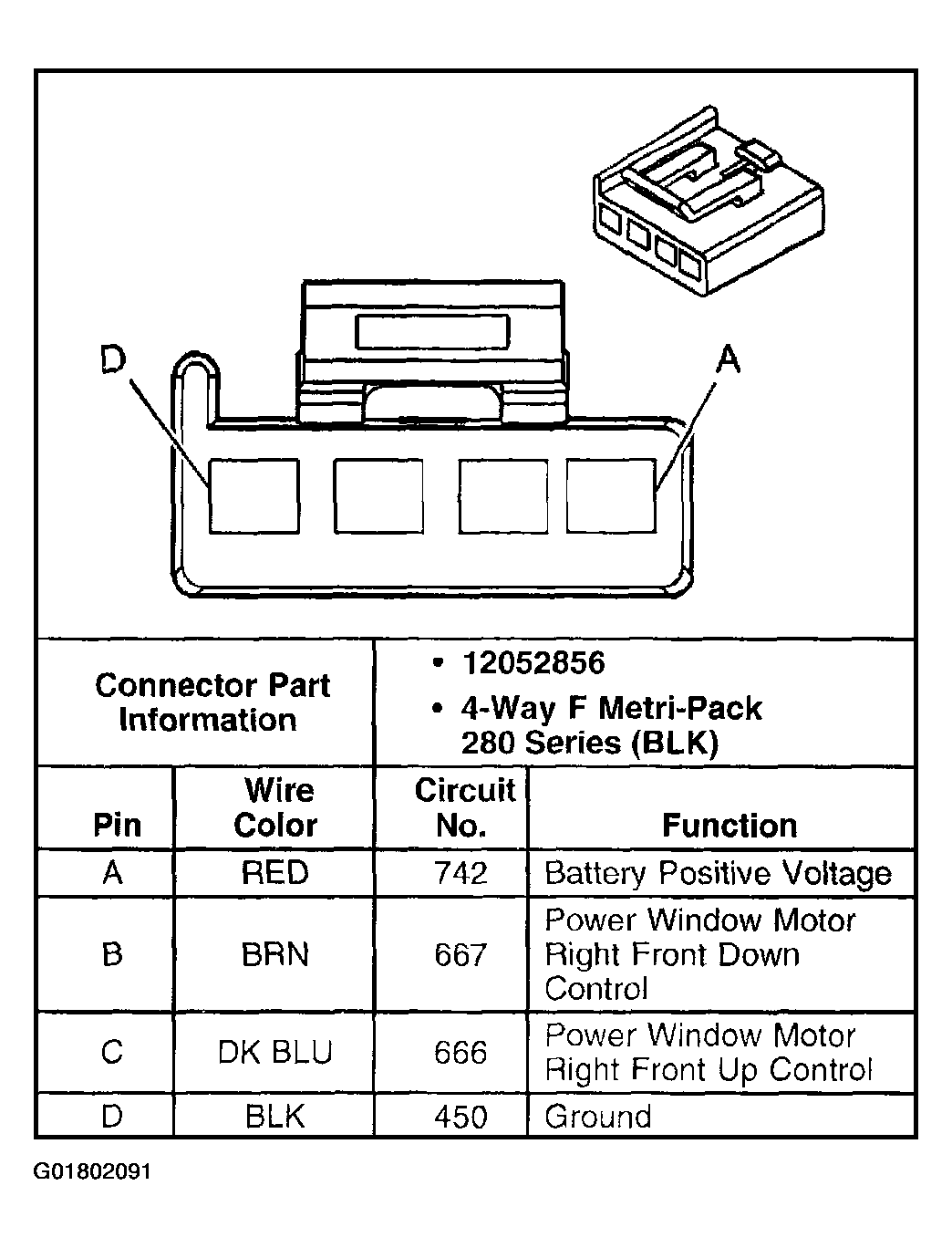

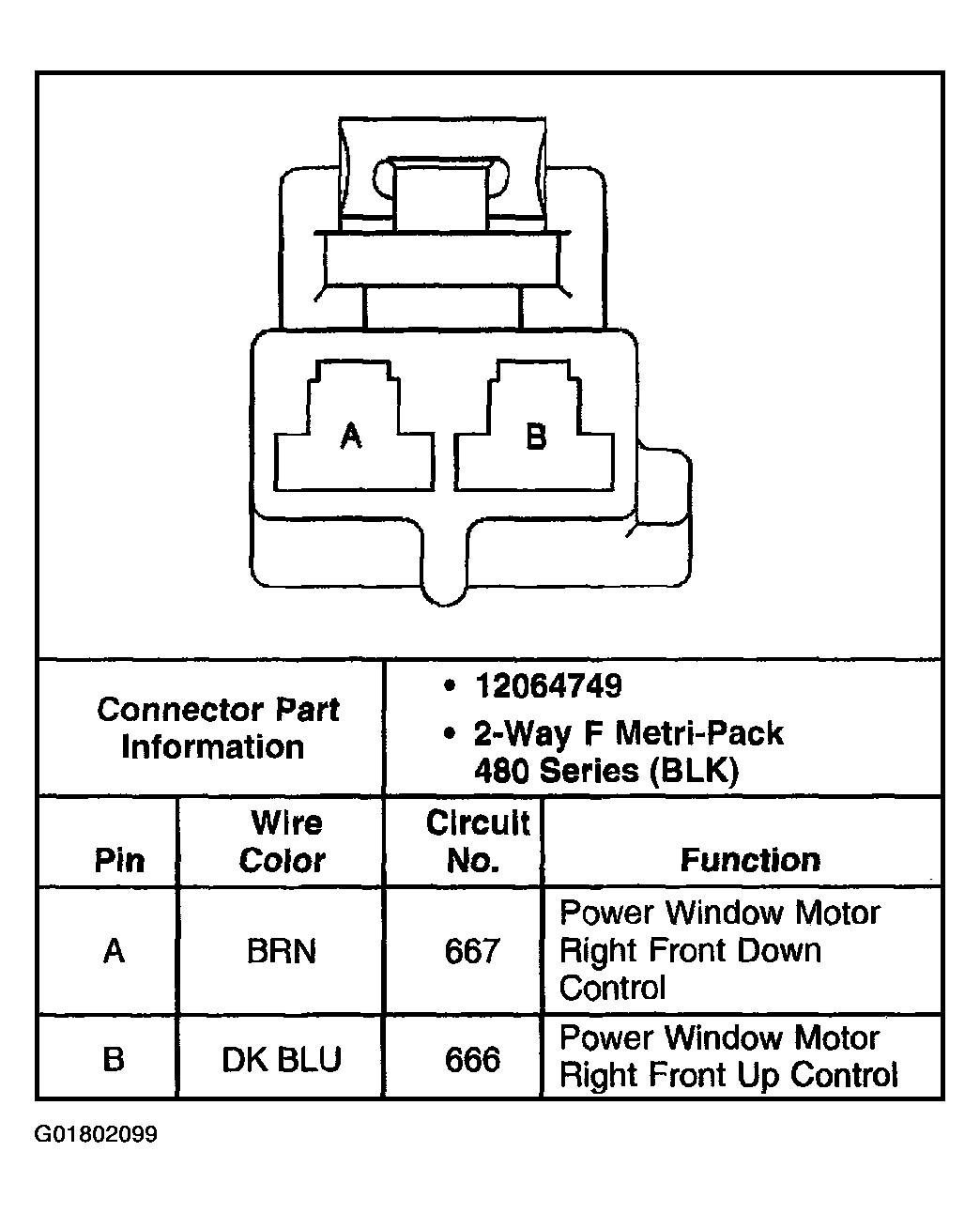

Fig 25: Identifying Front Passenger-Side Window Motor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

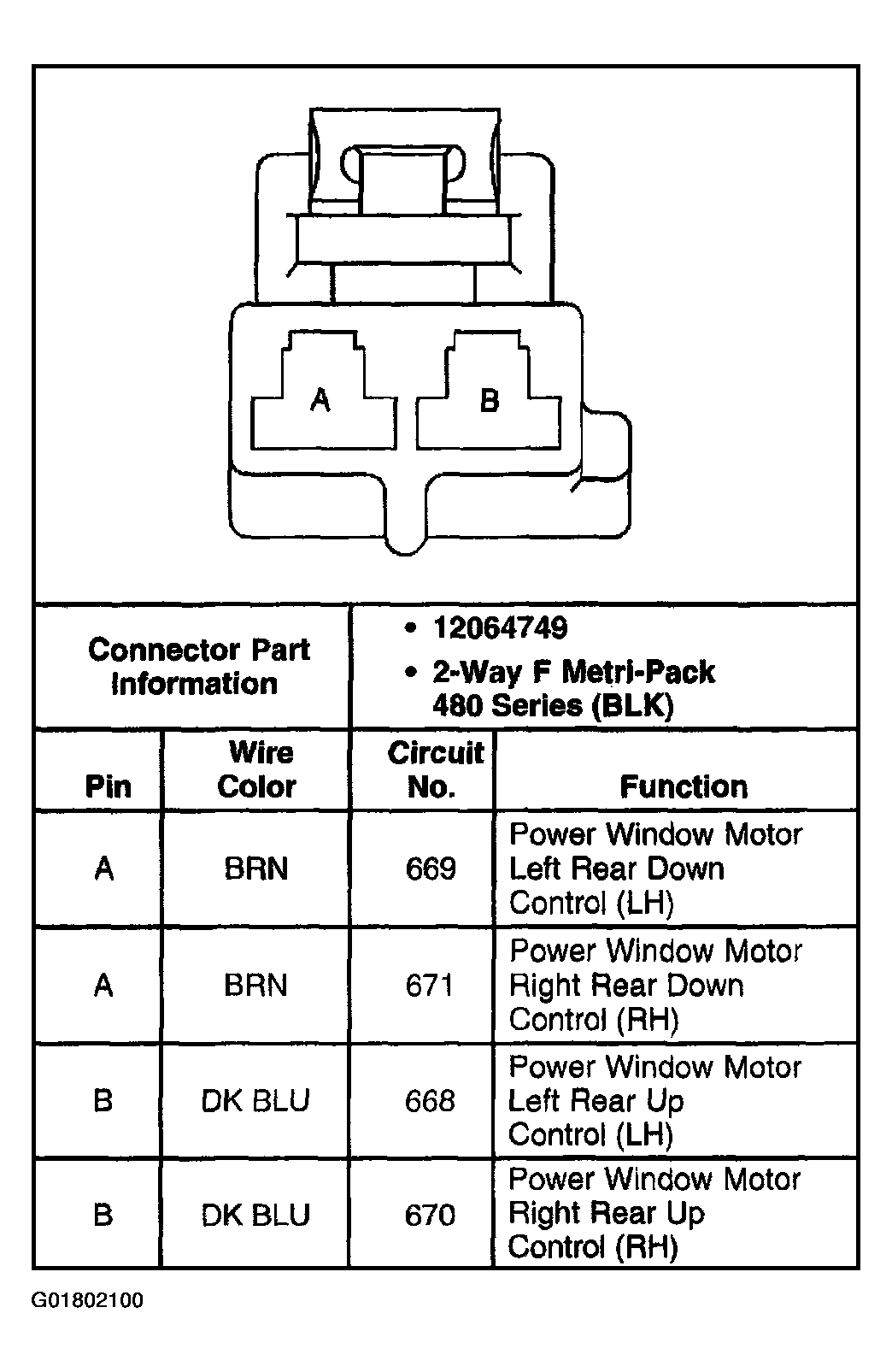

Fig 26: Identifying Left Rear & Right Rear Window Motor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

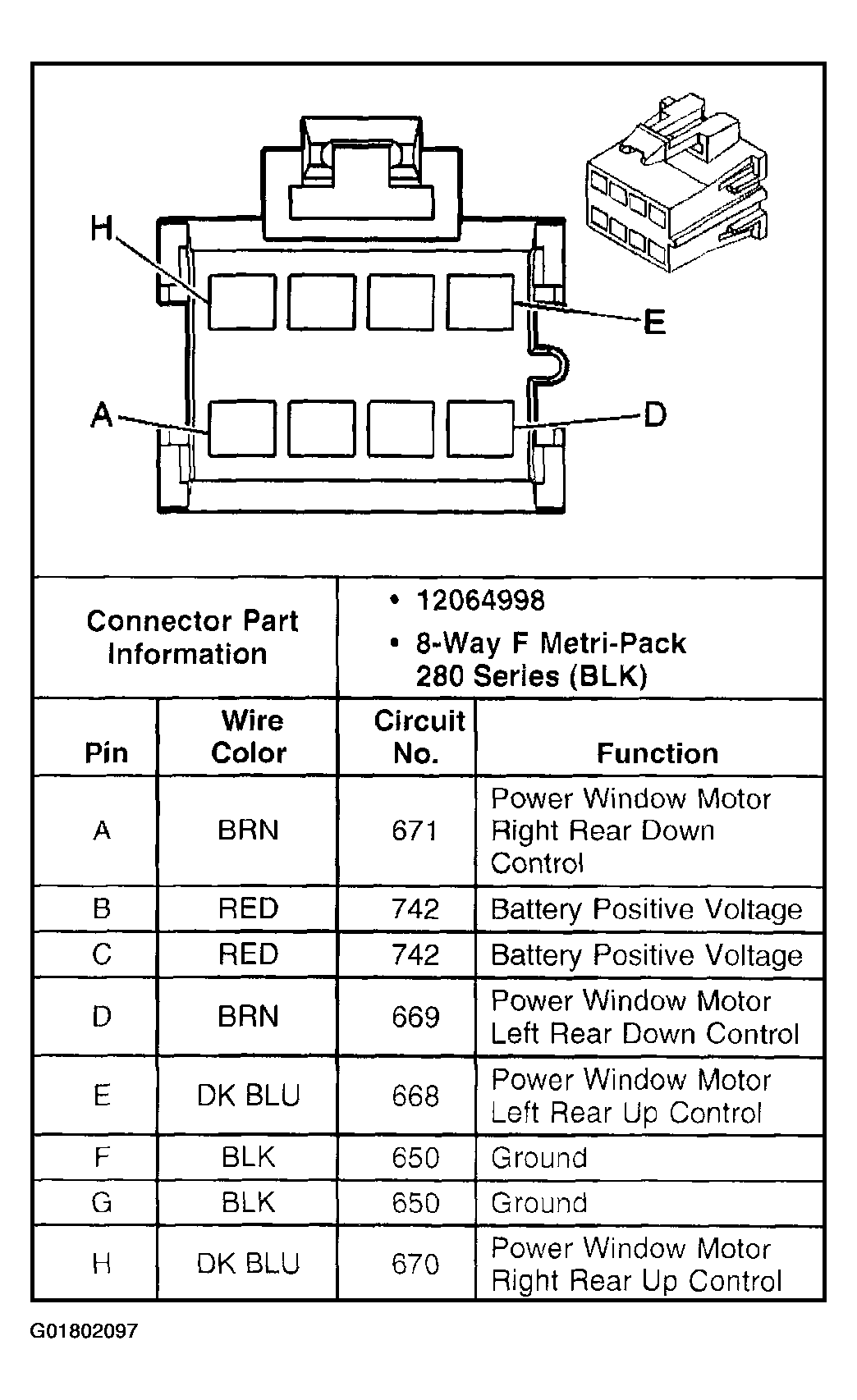

Fig 27: Identifying Driver-Side Window Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

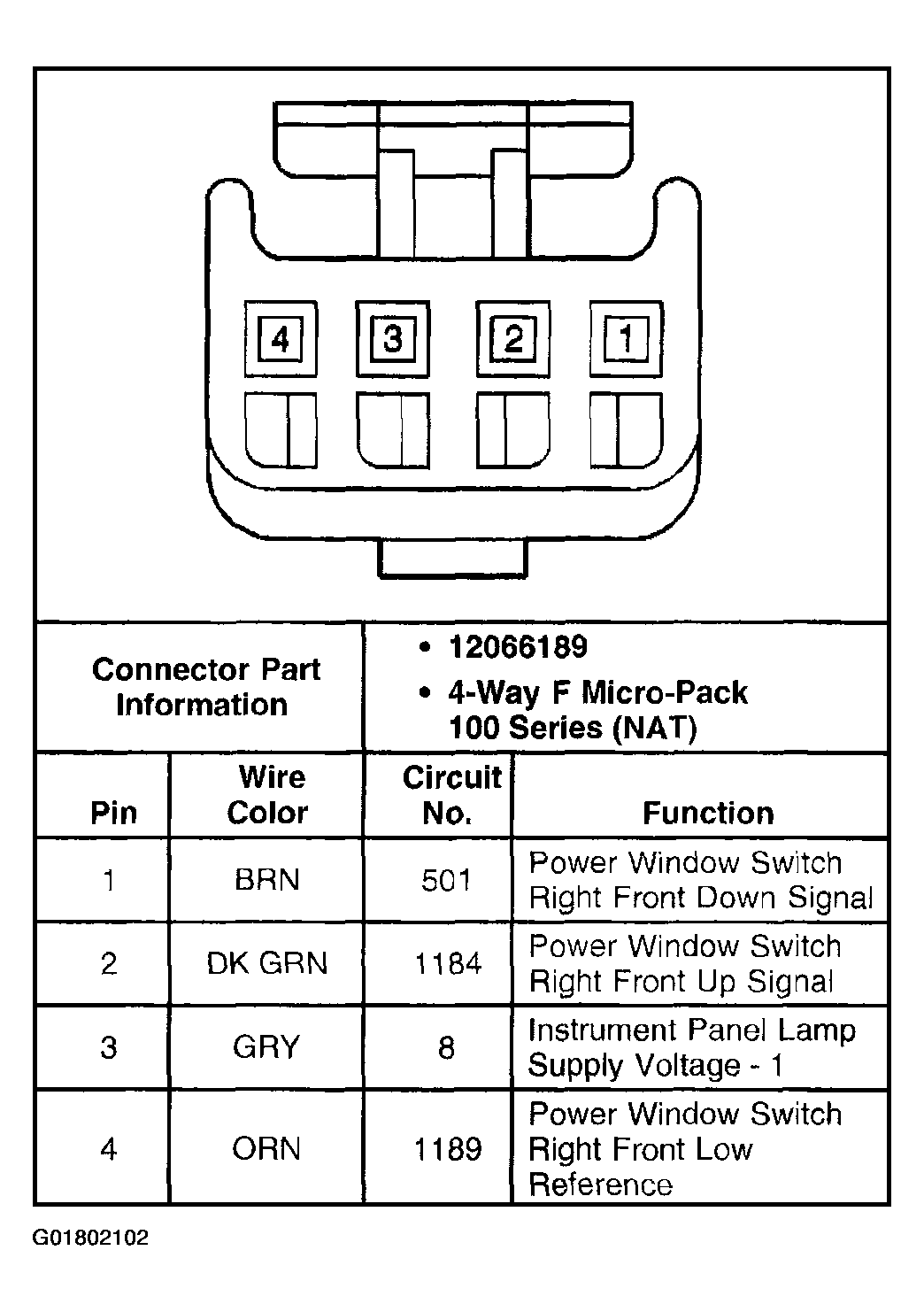

Fig 28: Identifying Front Passenger-Side Window Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

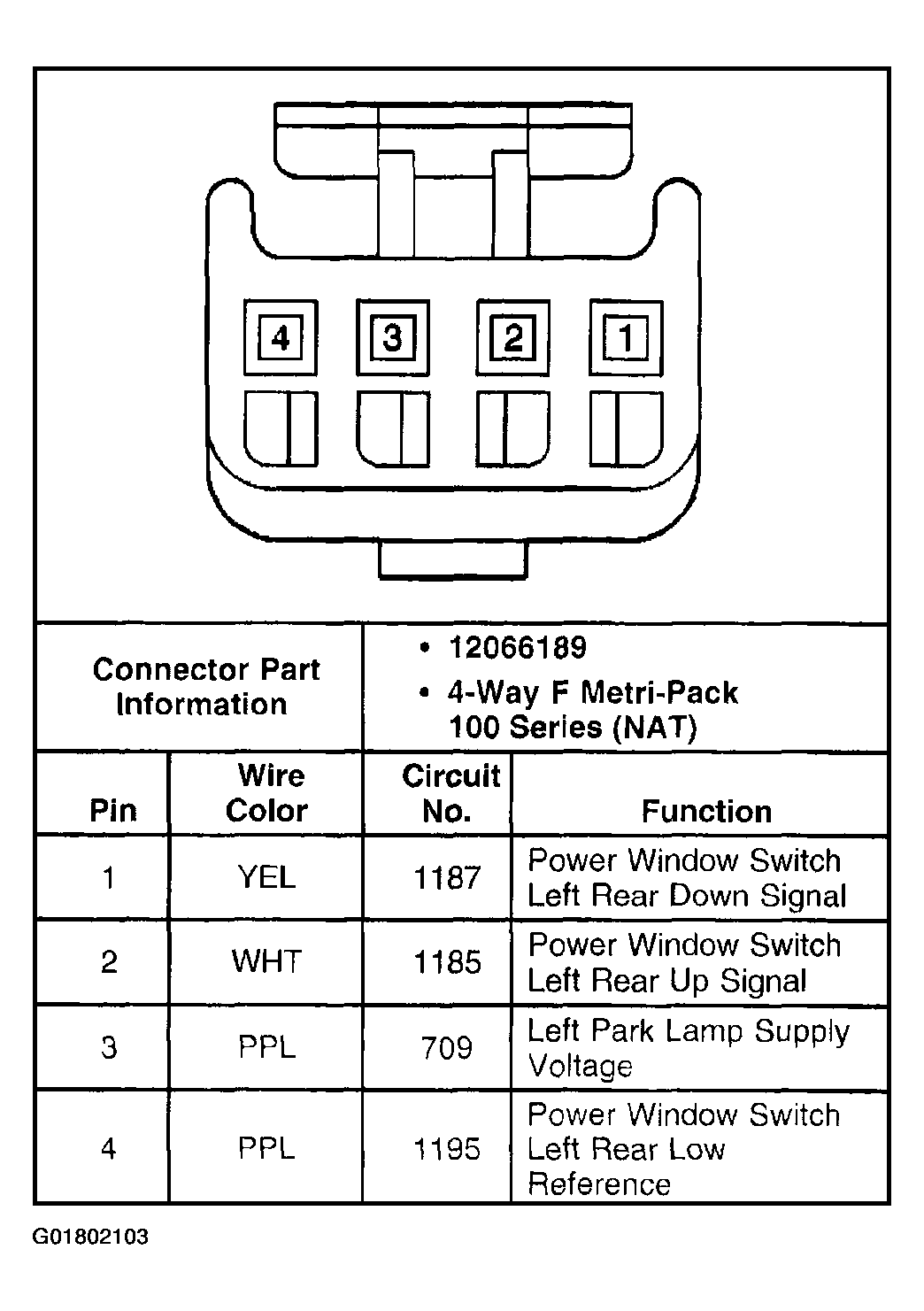

Fig 29: Identifying Left Rear Window Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

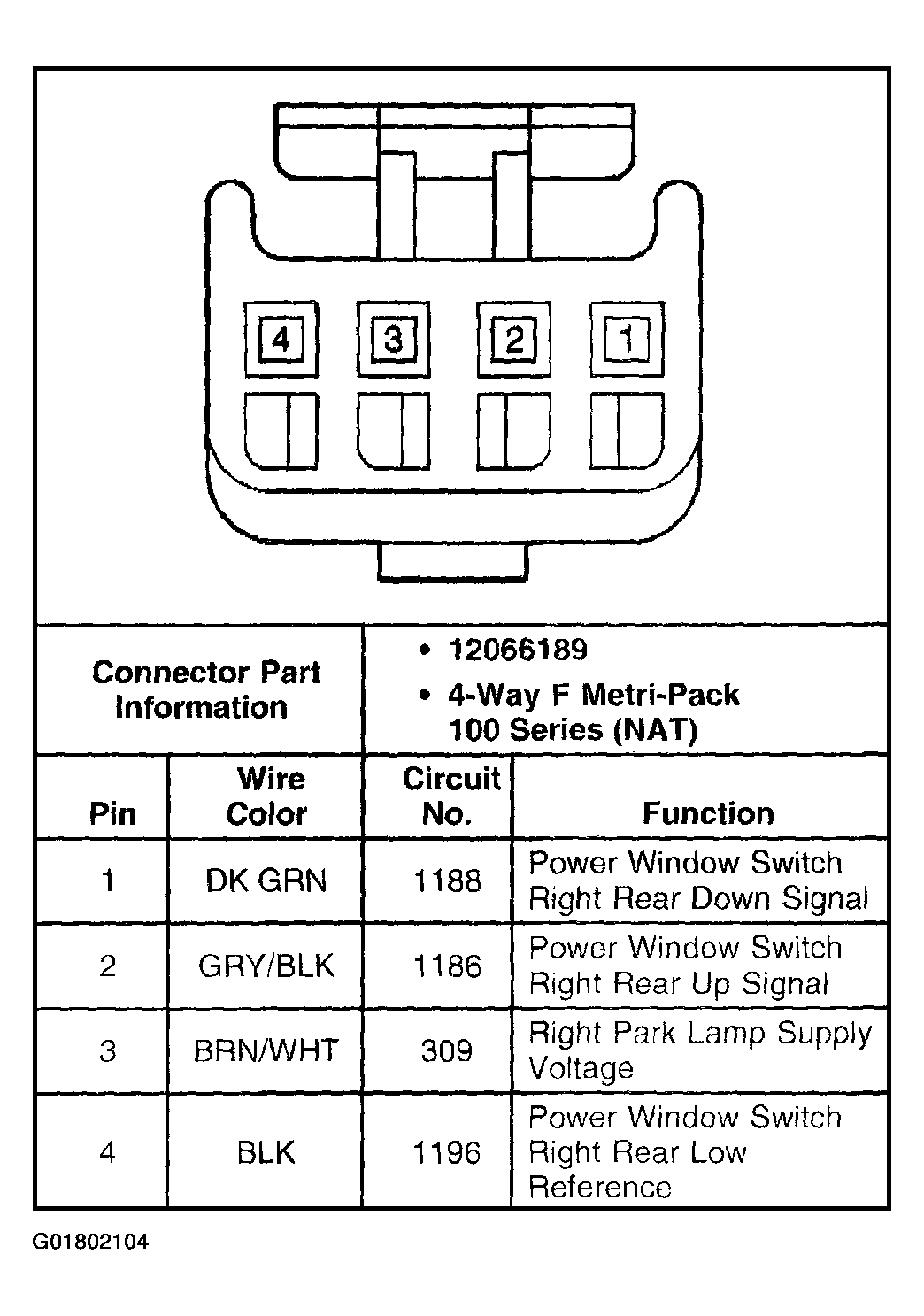

Fig 30: Identifying Right Rear Window Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
