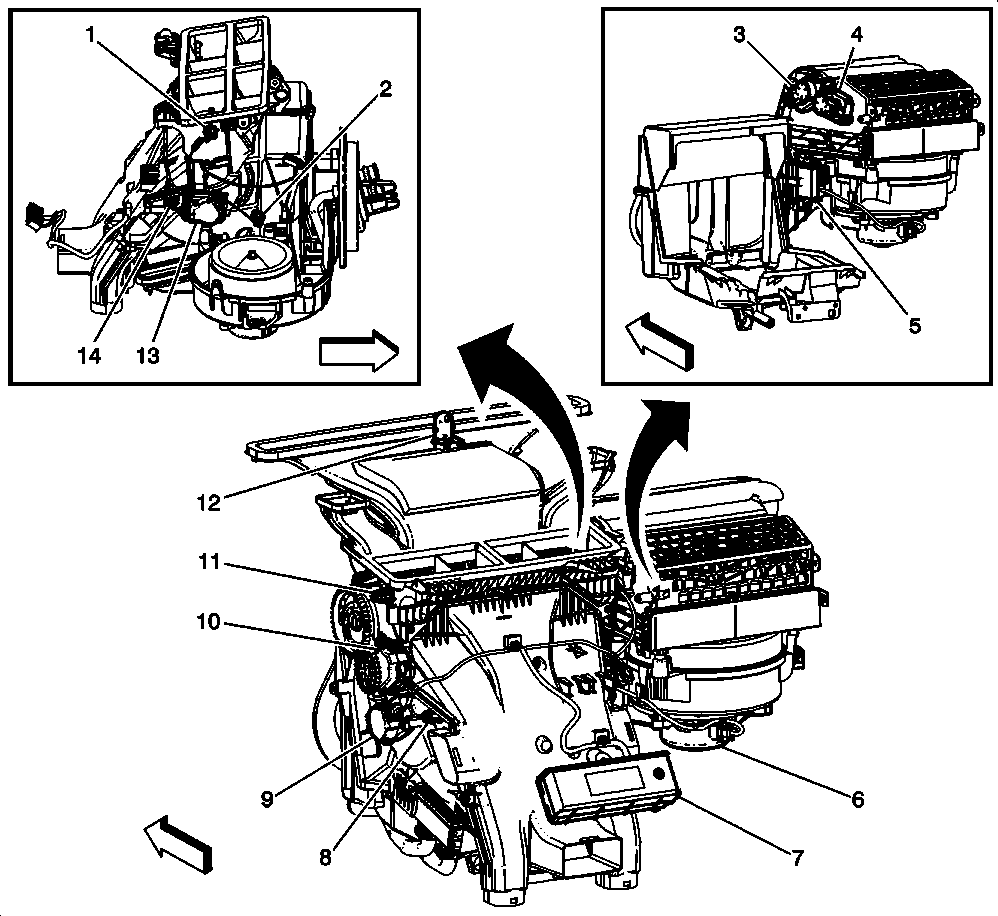

HVAC Control Module Components
HVAC Control Module Components
| Component Name | Callout |
|---|---|
| B7J Air Temperature Sensor - Duct Right Upper (CJ2) | 1 |
| B39 A/C Evaporator Temperature Sensor | 2 |
| M4 Air Inlet Door Actuator (CJ2) | 3 |
| M46 Air Recirculation Door Actuator | 4 |
| K8 Blower Motor Control Module | 5 |
| M8 Blower Motor | 6 |
| K33 HVAC Control Module | 7 |
| B7D Air Temperature Sensor - Duct Left Lower | 8 |
| M6L Air Temperature Door Actuator - Left (CJ2) or M6 Air Temperature Door Actuator (C68) | 9 |
| M37 Mode Door Actuator | 10 |
| B7H Air Temperature Sensor - Duct Left Upper | 11 |
| B10B Ambient Light/Sunload Sensor | 12 |
| M6R Air Temperature Door Actuator - Right (CJ2) | 13 |
| B7E Air Temperature Sensor - Duct Right Lower (CJ2) | 14 |
