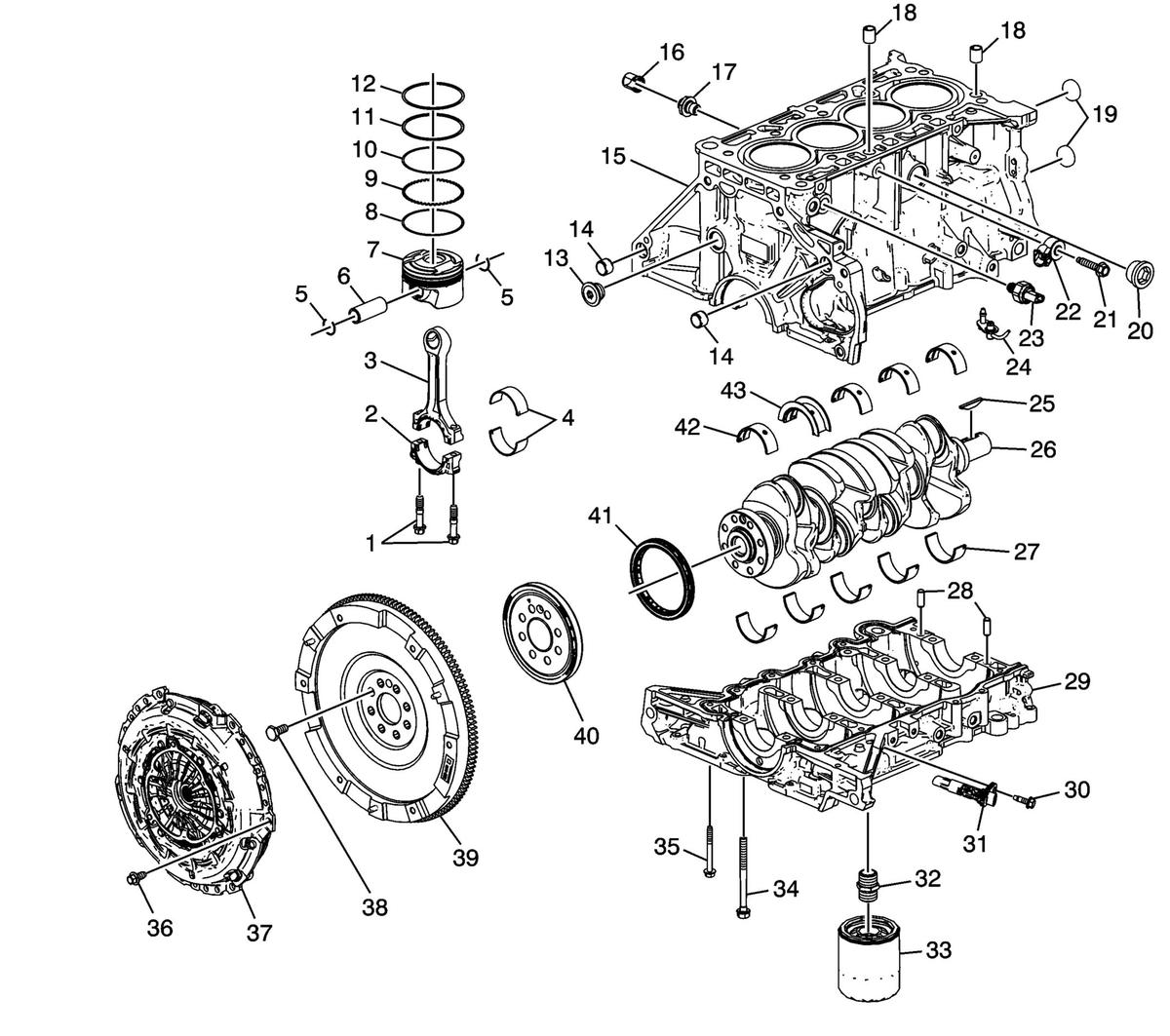

Engine Block and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Connecting Rod Bolts (Qty: 8) |
| 2 | Connecting Rod Cap |
| 3 | Connecting Rod |
| 4 | Connecting Rod Bearing (Qty: 4) |
| 5 | Piston Pin Retainer |
| 6 | Piston Pin |
| 7 | Piston |
| 8 | Piston Oil Ring Rail |
| 9 | Piston Oil Ring Spacer |
| 10 | Piston Oil Ring Rail |
| 11 | Piston Compression Lower Ring |
| 12 | Piston Compression Upper Ring |
| 13 | Engine Block Plug |
| 14 | Locating Dowel - Transmission (Qty: 2) |
| 15 | Engine Block |
| 16 | Turbocharger Oil Feed Pipe Clip |
| 17 | Turbocharger Oil Feed Pipe Fitting |
| 18 | Locating Pin - Cylinder Head (Qty: 2) |
| 19 | Cylinder Head Core Hole Plug |
| 20 | Engine Block Plug |
| 21 | Knock Sensor Bolt |
| 22 | Knock Sensor |
| 23 | Engine Oil Pressure Sensor |
| 24 | Piston Oil Nozzle (Qty: 4) |
| 25 | Crankshaft Key |
| 26 | Crankshaft Assembly |
| 27 | Crankshaft Lower Bearing (Qty: 5) |
| 28 | Lower Crankcase Locating Pin |
| 29 | Lower Crankcase |
| 30 | Crankshaft Position Sensor Bolt |
| 31 | Crankshaft Position Sensor |
| 32 | Oil Filter Fitting |
| 33 | Oil Filter |
| 34 | Lower Crankcase Bolt (Qty: 10) |
| 35 | Lower Crankcase Bolt (Qty: 13) |
| 36 | Clutch Pressure Plate Cover Assembly Bolt (Qty: 6) |
| 37 | Clutch Pressure Plate Assembly |
| 38 | Flywheel Bolt (Qty: 8) |
| 39 | Flywheel |
| 40 | Crankshaft Position Sensor Reluctor Ring |
| 41 | Crankshaft Rear Oil Seal |
| 42 | Crankshaft Upper Bearing (Qty: 4) |
| 43 | Crankshaft Thrust Upper Bearing |
