Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Circuit Breakers | On fuse block. See Figure . | ||
| Fuse Block | |||
| Componet Location | Under glove box lid. See Figure . | ||
| Component View | Under glove box lid. See Figure . | ||

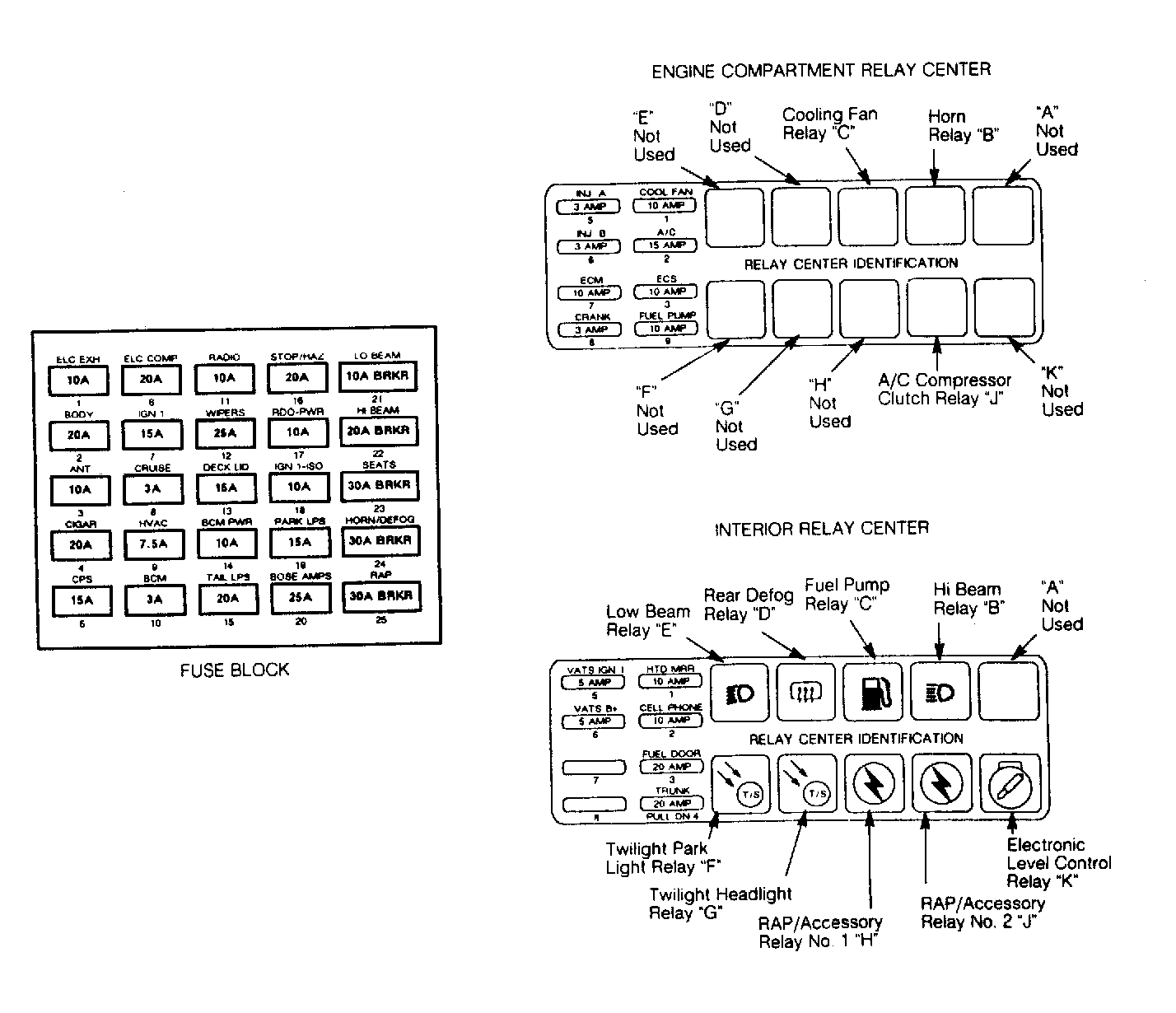

| Component Identification | Under glove box lid. See Figure . | ||
| Fusible Links | |||
| A (Orange) Ignition Switch & Retained Accy. Power Rly. 1 | On junction block, on right fender panel. See Figure . | ||
| B (Orange) ECM | |||

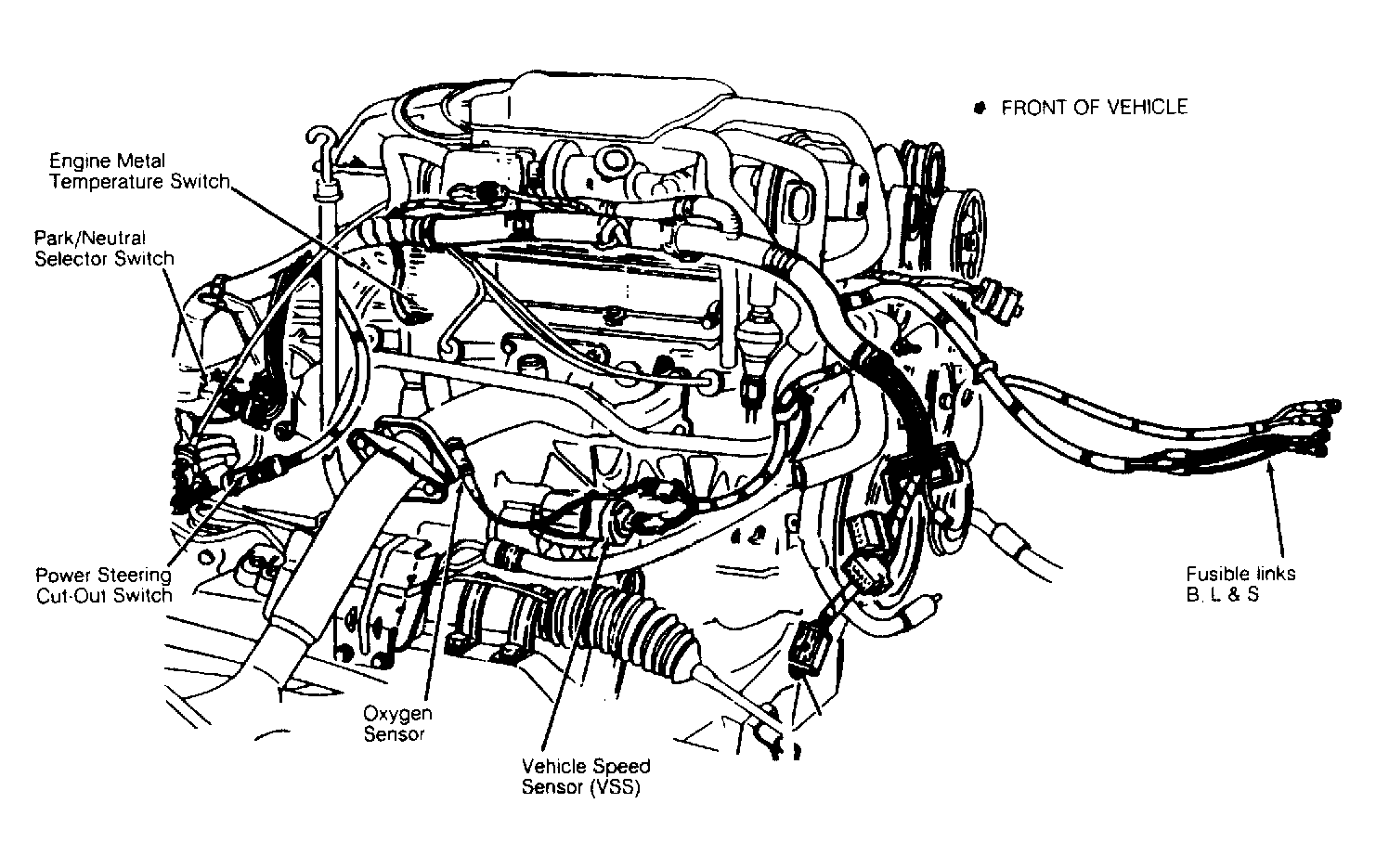

| Component Location View | On junction block, on right fender panel. See Figure . | ||

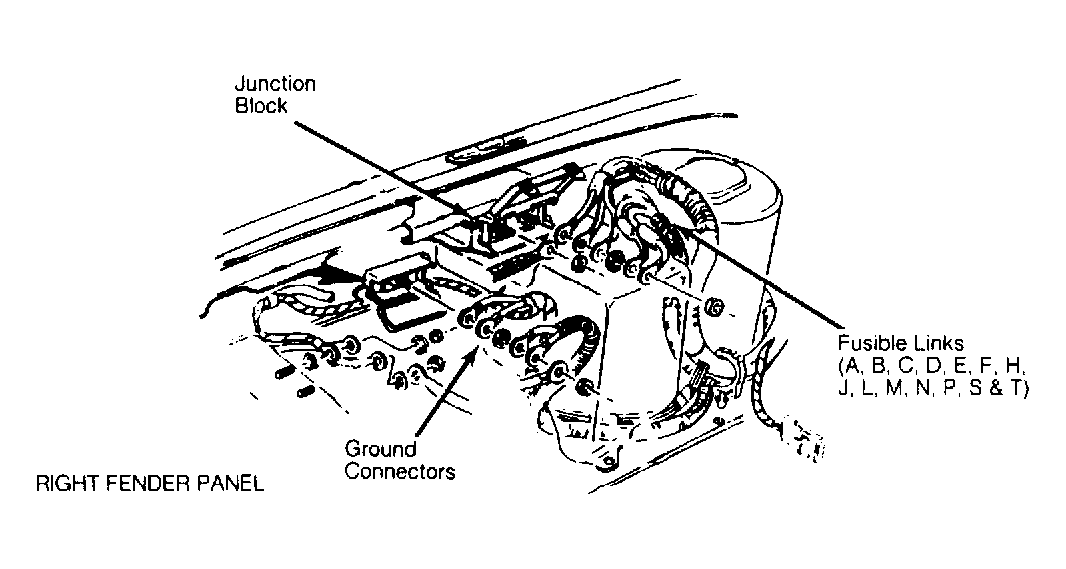

| Right Fender Panel Location | On junction block, on right fender panel. See Figure . | ||
| C (Orange) Fuse Block, Theft Deterrent & Trunk Lid Relay | On junction block, on right fender panel. See Figure . | ||
| D, E & H (Orange) Fuse Block | On junction block, on right fender panel. See Figure . | ||
| F (Orange) Power Module | On junction block, on right fender panel. See Figure . | ||
| J (Gray) Fuse Block & Ign. Switch | On junction block, on right fender panel. See Figure . | ||
| L (Orange) Coolant Fan Relay | |||
| Component Location View | On junction block, on right fender panel. See Figure . | ||
| Right Fender Panel Location | On junction block, on right fender panel. See Figure . | ||
| M (Red) Brake Pump Relay | On junction block, on right fender panel. See Figure . | ||
| N (Gray) A/C Blower Motor | |||
| Right Fender Panel Location | On junction block, on right fender panel. See Figure . | ||

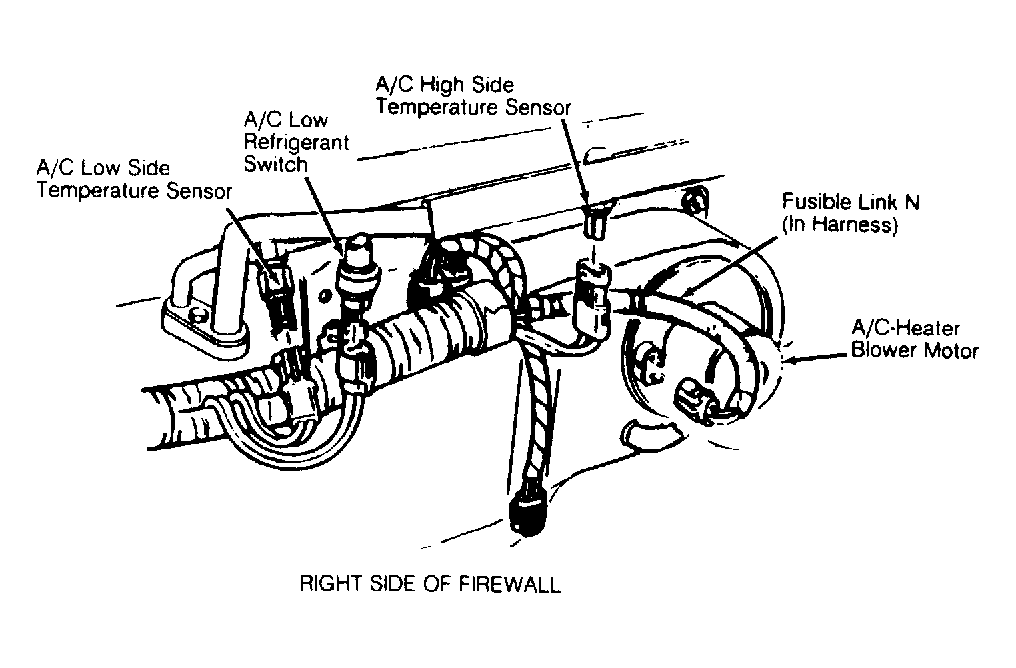

| Right Side of Firewall Location | In engine compartment, at blower motor. See Figure . | ||
| P (Orange) Cellular Phone | On junction block, on right fender panel. See Figure . | ||
| S (Orange) A/C Clutch Relay | |||
| Component Location View | On junction block, on right fender panel. See Figure . | ||
| Right Fender Panel Location | On junction block, on right fender panel. See Figure . | ||
| T (Red) ABS Main Relay | On junction block, on right fender panel. See Figure . | ||
| In-Line RAP Circuit Breaker | In relay center harness. See Figure . | ||
| In-Line Fuse | |||
| ABS Control Module Fuse "A" | Behind instrument cluster, to right of steering column. See Figure . | ||

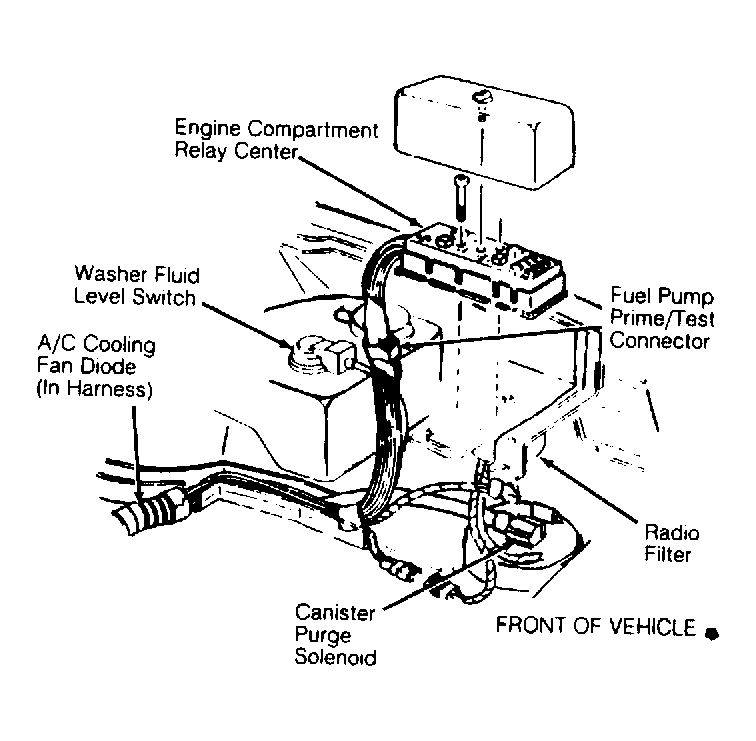

| ABS Main Relay | In engine compartment, on center of firewall. See Figure . | ||
| Brake Pump Fuse | In engine compartment, on center of firewall. See Figure . | ||
| Brake Pump Relay Fuse | In engine compartment, on center of firewall. See Figure . | ||
