Removal & Installation

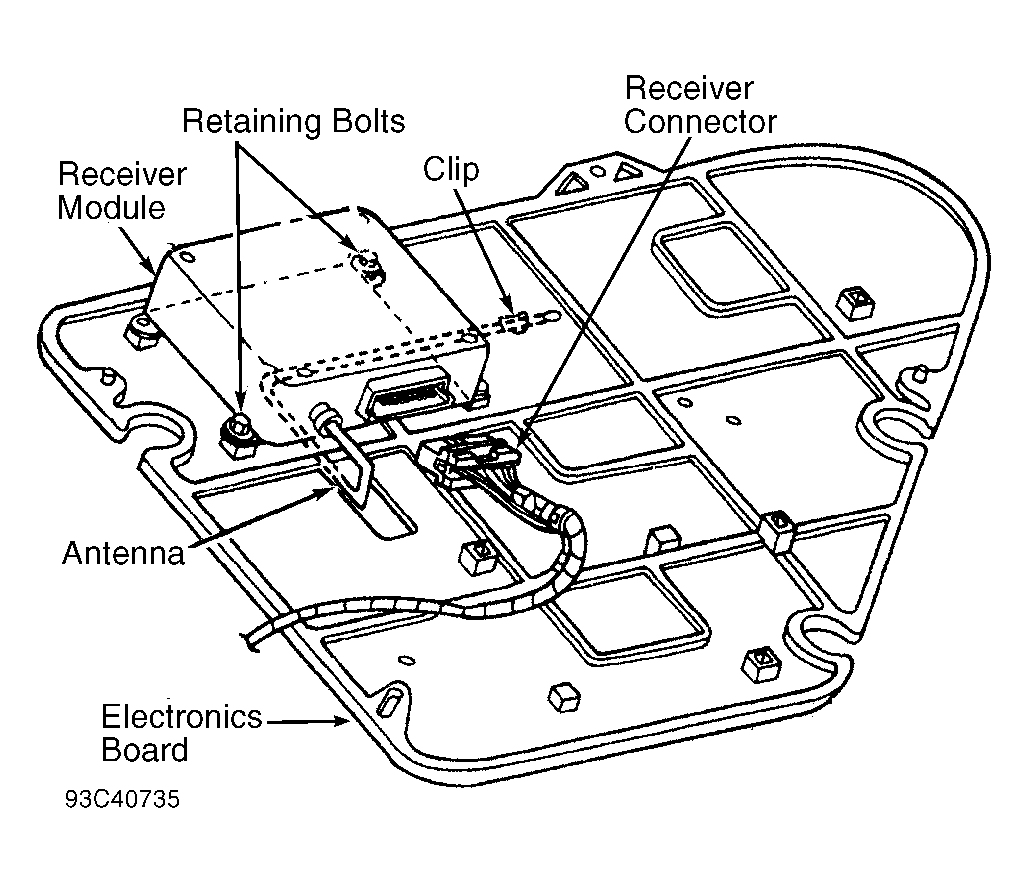

Remove antenna cable and wiring harness connection. Unhook spring retaining hook from rear package shelf. Slide module until retaining tabs are free of package shelf. Remove RKE receiver module. See Figure. To install, reverse removal procedure.
KEYLESS ENTRY COMPONENT LOCATION
| Component | Location | |
|---|---|---|
| Door Ajar Switches | In Rear Of Each Door | |
| Door Lock Cylinder Switches | Behind Each Front Door Handle, On Key Cylinder | |
| Door Lock Motor | In Rear Of Each Door | |
| Door Lock Relay | Mounted On Board In Left Electronics Bay | |
| Engine Compartment Fuse Block | Left Side Of Engine Compartment | |
| Keyless Entry Module | Mounted On Board In Left Electronics Bay | |
| Theft Deterrent Module | Mounted On Board In Left Electronics Bay | |
| Transaxle Range Switch | ||
| 4.6L | Left Side Of Engine, On Transaxle | |
| 4.9L | Lower Left Rear Of Engine, On Transaxle | |
| Trunk Compartment Fuse Block | . Left Side Of Trunk, To Rear Of Wheelhouse | |
| Trunk Lid Release Solenoid | Rear Of Trunk Lid, Near Latch Assembly | |
