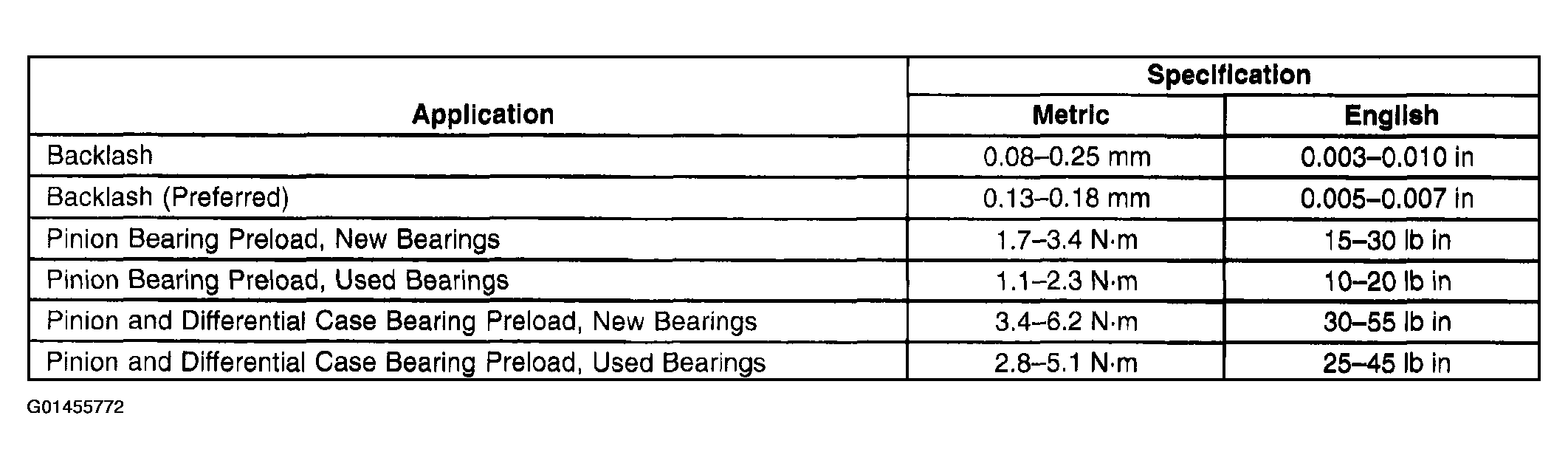

Front Drive Axle: Specifications
Fastener Tightening Specifications
| Application | Specification | |
|---|---|---|
| Metric | English | |
| Bracket to Frame Nuts | 90 N.m | 67 lb ft |
| Differential Adjuster Lock Nut Bolt | 20 N.m | 15 lb ft |
| Differential Carrier Assembly Case Bolts | 47 N.m | 35 lb ft |
| Differential Carrier Assembly Mounting Bolts and Nuts | 100 N.m | 75 lb ft |
| Front Differential Carrier Shield Bolts | 20 N.m | 15 lb ft |
| Front Drive Axle Actuator | 20 N.m | 15 lb ft |
| Inner Shaft Housing to Bracket Nuts | 100 N.m | 75 lb ft |
| Inner Shaft Housing to Differential Carrier Assembly Bolts | 40 N.m | 30 lb ft |
| Pinion Shaft Lock Bolt, 9.25" axle | 53 N.m | 39 lb ft |
| Plug, Drain and Fill | 33 N.m | 24 lb ft |
| Ring Gear Bolts, 8.25" Axle | 120 N.m | 88 lb ft |
| Ring Gear Bolts, 9.25" Axle | 138 N.m | 102 lb ft |
| Stabilizer Link Nut | 18 N.m | 13 lb ft |
| Vent Hose Connector | 28 N.m | 21 lb ft |
| Wheel Drive Shaft Inboard Flange Bolts | 79 N.m | 58 lb ft |
| Wheel Drive Shaft to Front Hub Nut | 210 N.m | 155 lb ft |
| Yoke Retainer Bolts | 25 N.m | 18 lb ft |
