Power Door Systems Component Views

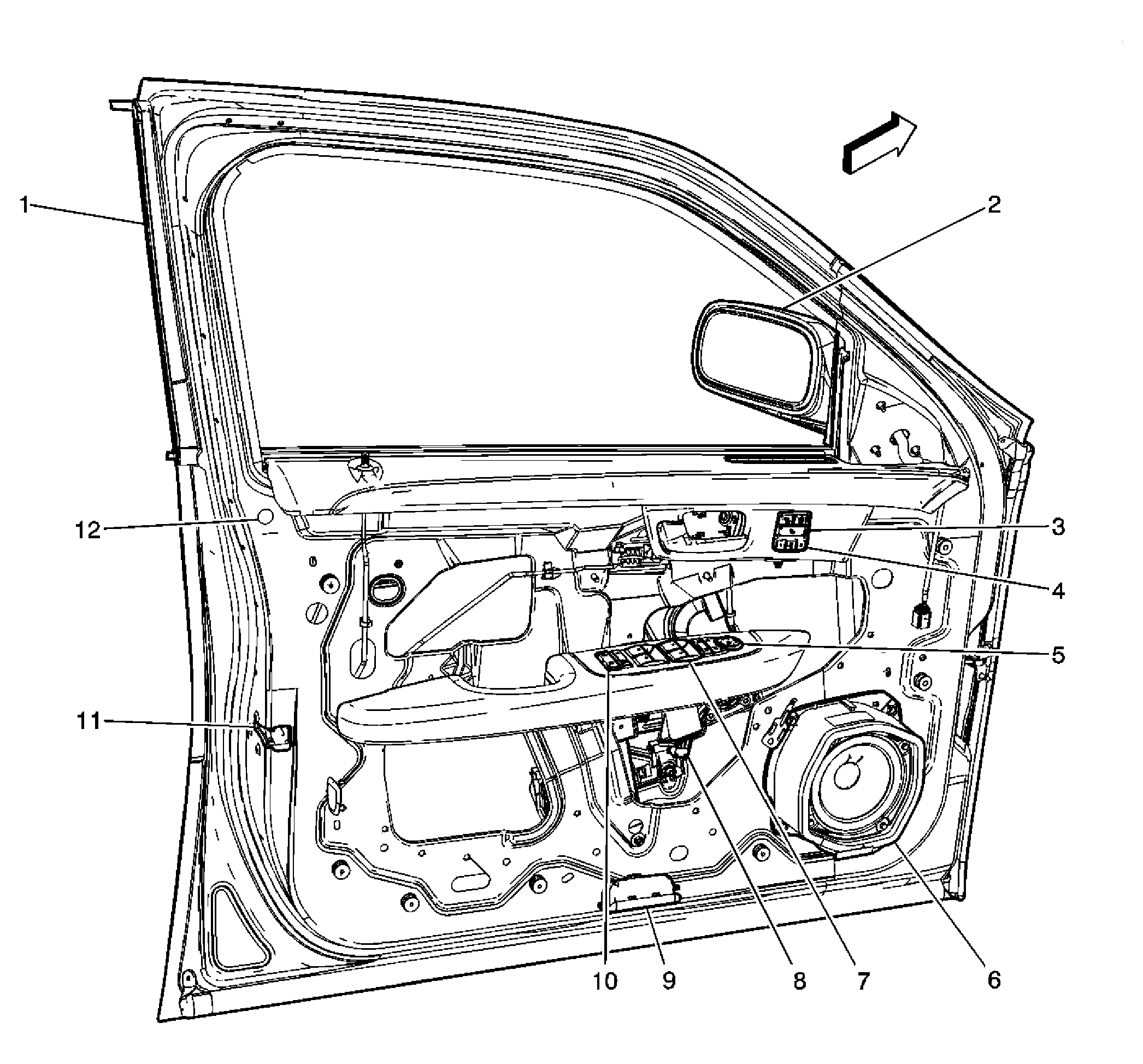

| Callout | Component Name |
|---|---|
| 1 | Door Frame |
| 2 | Outside Rearview Mirror - Driver |
| 3 | Memory / Personalization Function Switch (A45) |
| 4 | Mirror Switch |
| 5 | Speaker - LF Door |
| 6 | Window Switch - Driver Door |
| 7 | Window Motor - Driver |
| 8 | Courtesy Lamp - Left Front Door |
| 9 | Door Lock Switch Assembly |
| 10 | Door Latch Assembly - Driver |

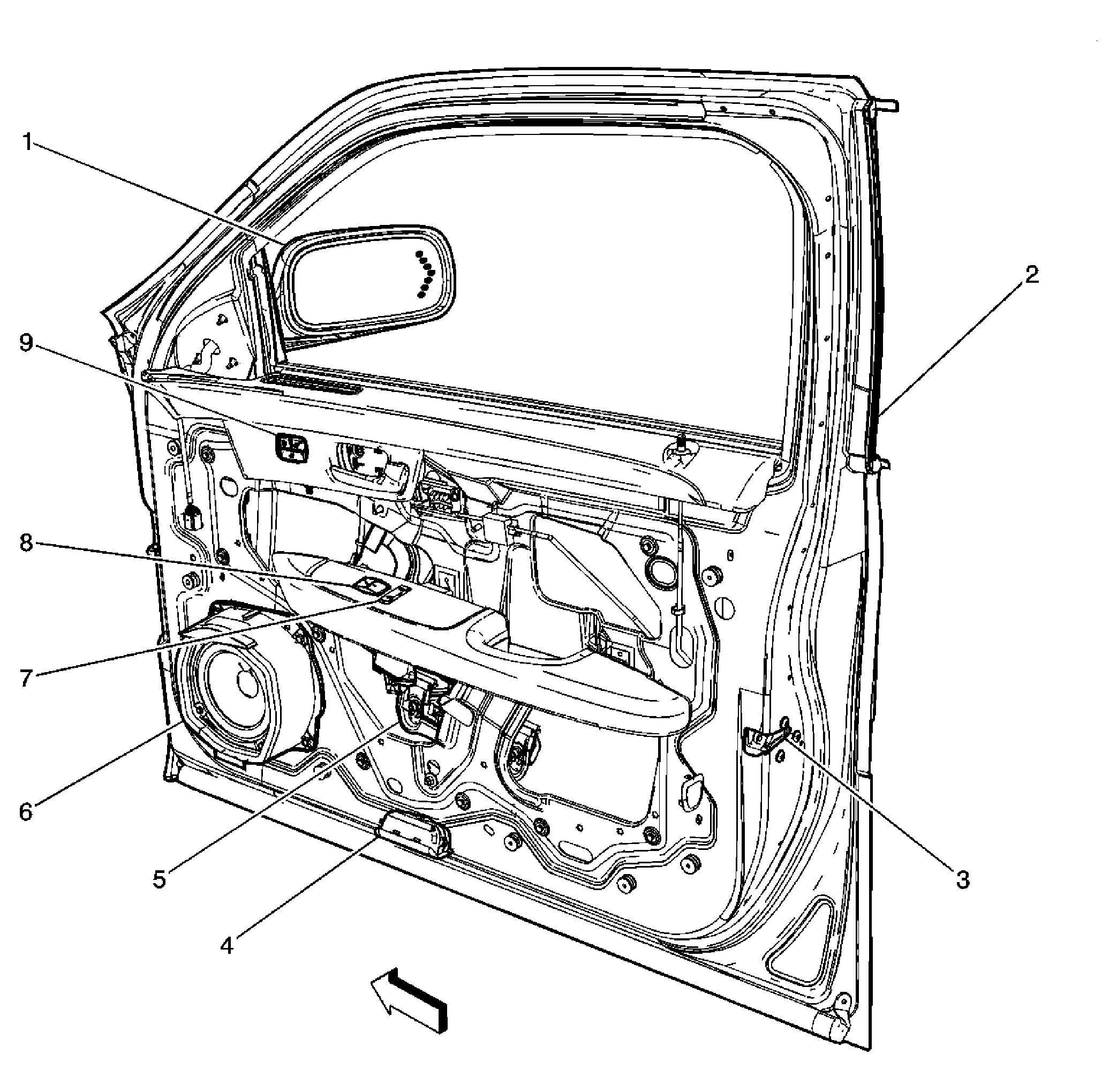

| Callout | Component Name |
|---|---|
| 1 | Outside Rearview Mirror - Passenger |
| 2 | Door Frame |
| 3 | Door Latch Assembly - Front Passenger |
| 4 | Courtesy Lamp - Right Front Door |
| 5 | Window Motor - Front Passenger |
| 6 | Speaker - RF Door |
| 7 | Window Switch - Front Passenger |
| 8 | Heated Seat Switch - Front Passenger |

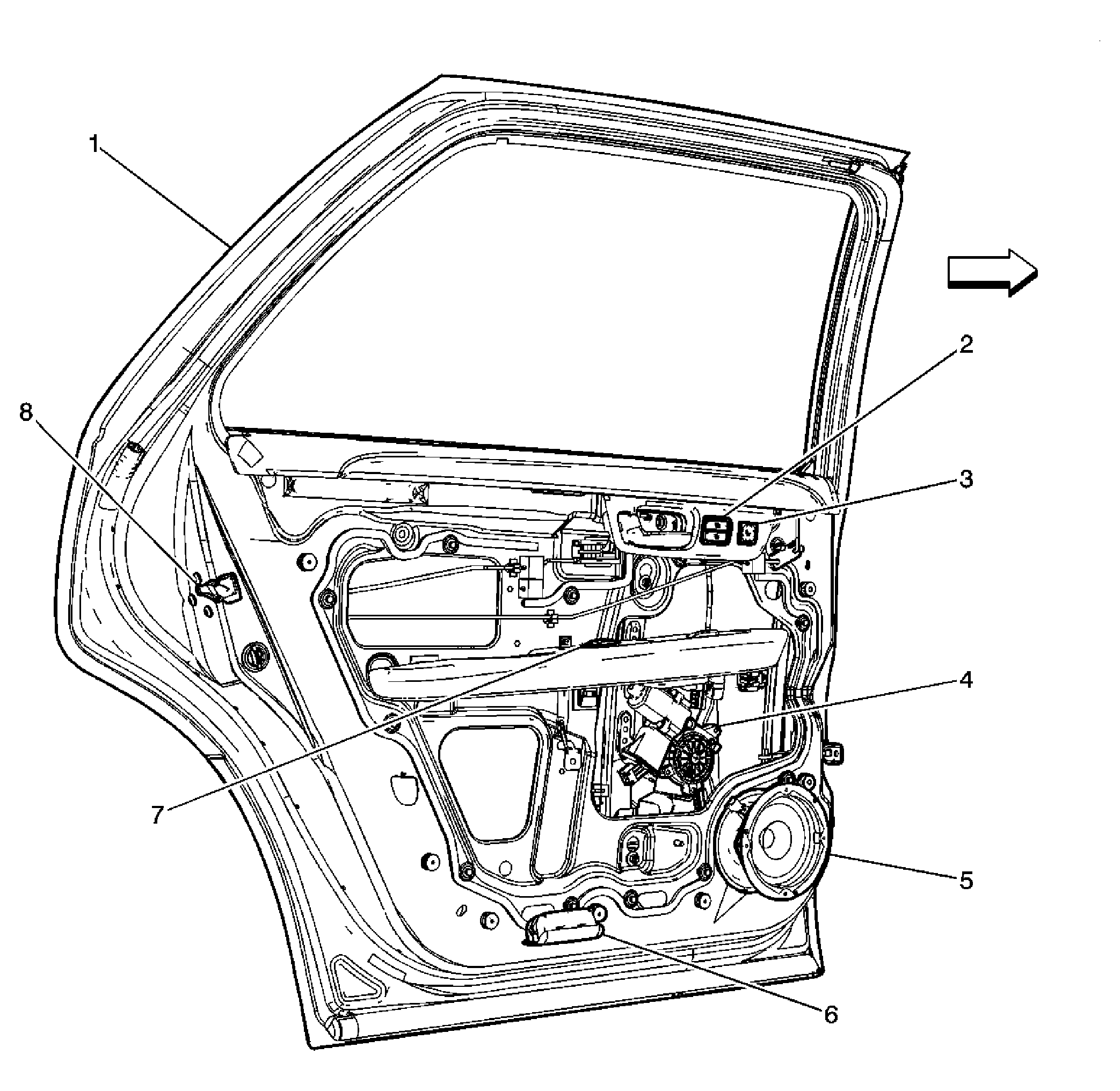

| Callout | Component Name |
|---|---|
| 1 | Door Frame |
| 2 | Heated Seat Switch - LR |
| 3 | Window Motor - LR |
| 4 | Speaker - LR Door |
| 5 | Courtesy Lamp - Left Rear Door |
| 6 | Window Switch - Left Rear |
| 7 | Door Latch Assembly - Left Rear |

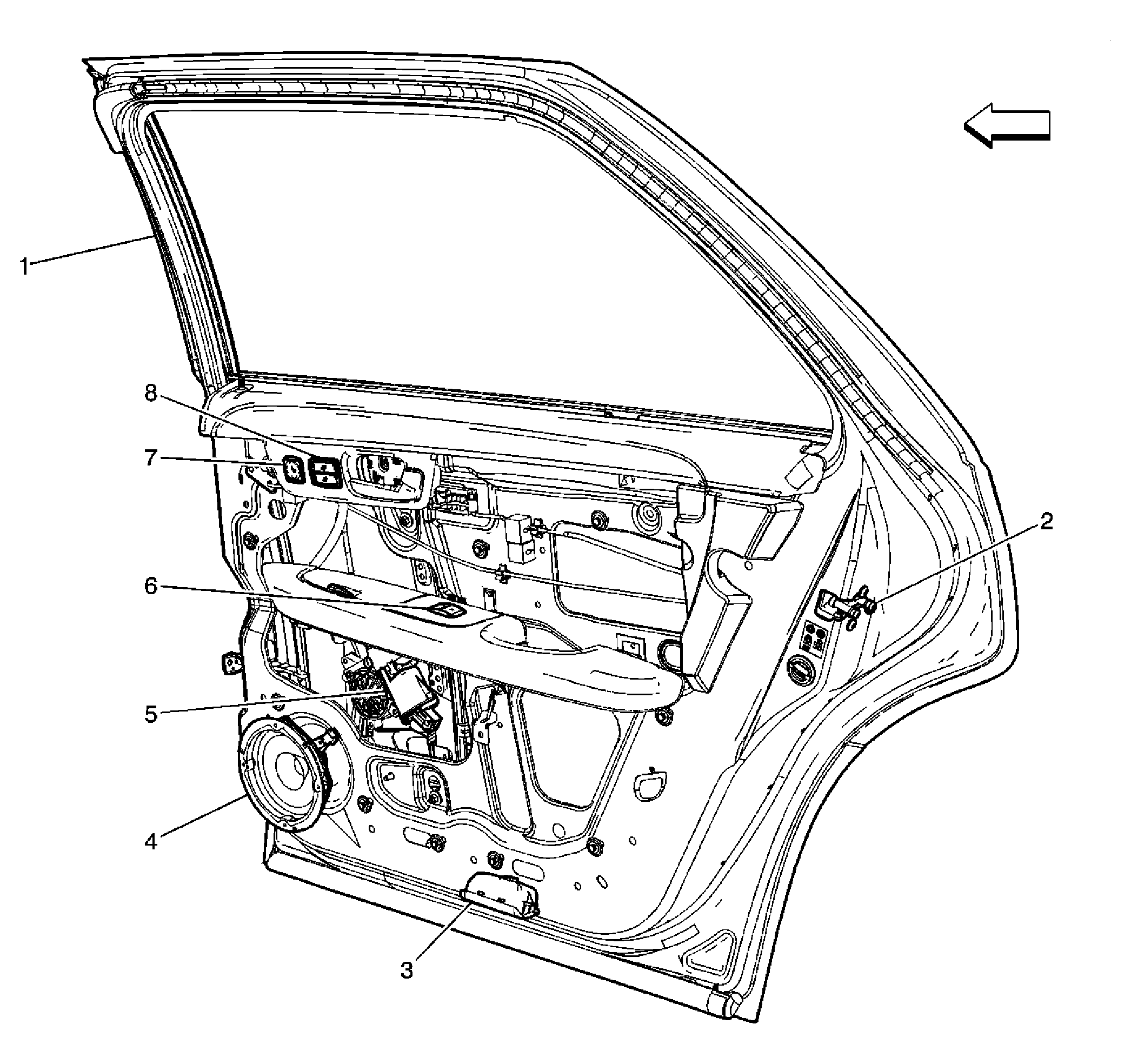

| Callout | Component Name |
|---|---|
| 1 | Door Frame |
| 2 | Door Latch Assembly - Right Rear |
| 3 | Courtesy Lamp - Right Rear Door |
| 4 | Speaker - RR Door |
| 5 | Window Motor - RR |
| 6 | Window Switch - Right Rear |
| 7 | Heated Seat Switch - RR |
