Video Display (U32)
WARNING: This page is about a different car, the 2007 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
Video Display (U32) Connector Parts Information
Connector Part Information
|

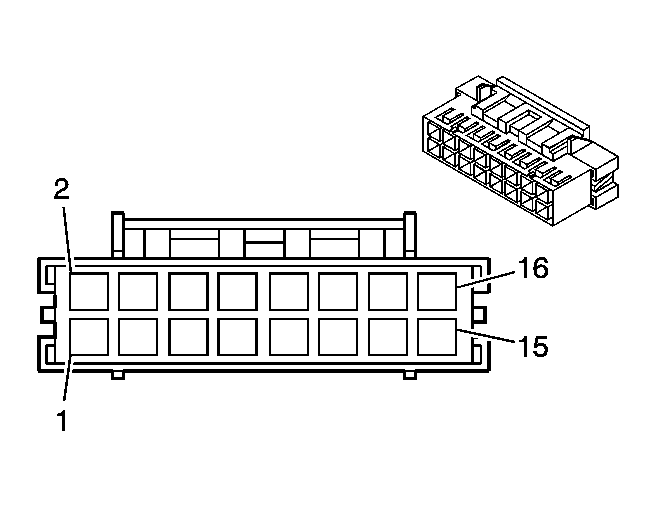

Video Display (U32) Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | L-BU | 5826 | Audio Signal - Left |
| 2 | WH | 5828 | Audio Signal - Right |
| 3 | BARE | 514 | Drain Wire |
| 4 | YE/BK | 5334 | Video Signal (+) |
| 5 | BK/WH | 151 | Ground |
| 6 | PK | 2060 | DVD Detection Signal |
| 7 | GY | 605 | 5-Volt Reference |
| 8 | OG | 2140 | Battery Positive Voltage |
| 9 | BN/WH | 2506 | Audio Return Signal |
| 10 | BARE | 701 | Drain Wire |
| 11 | BARE | 5818 | Drain Wire |
| 12 | WH/BK | 5335 | Video Signal (-) |
| 13 | YE/RD | 6791 | DVD Control Signal |
| 14 | D-GN | 6792 | DVD Head to Display Serial Data |
| 15 | OG | 6793 | Display to DVD Head Serial Data |
| 16 | OG | 2140 | Battery Positive Voltage |
