Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Charge Air Cooler (CAC) Coolant Pump Relay | Next to charge air cooler coolant pump. |

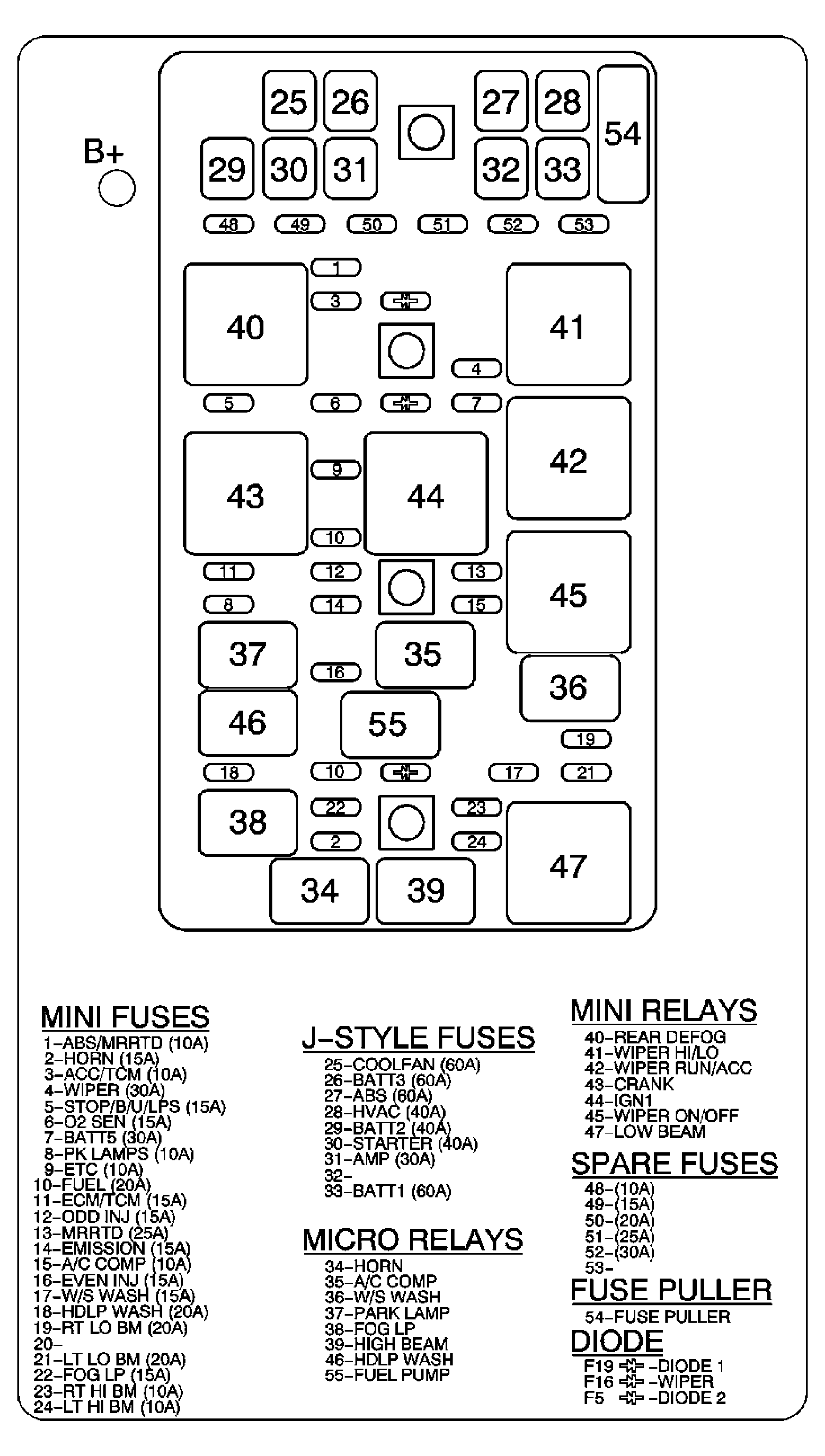

| DIODE 1 | On underhood fuse block. See Figure. |
| DIODE 2 | On underhood fuse block. See Figure. |

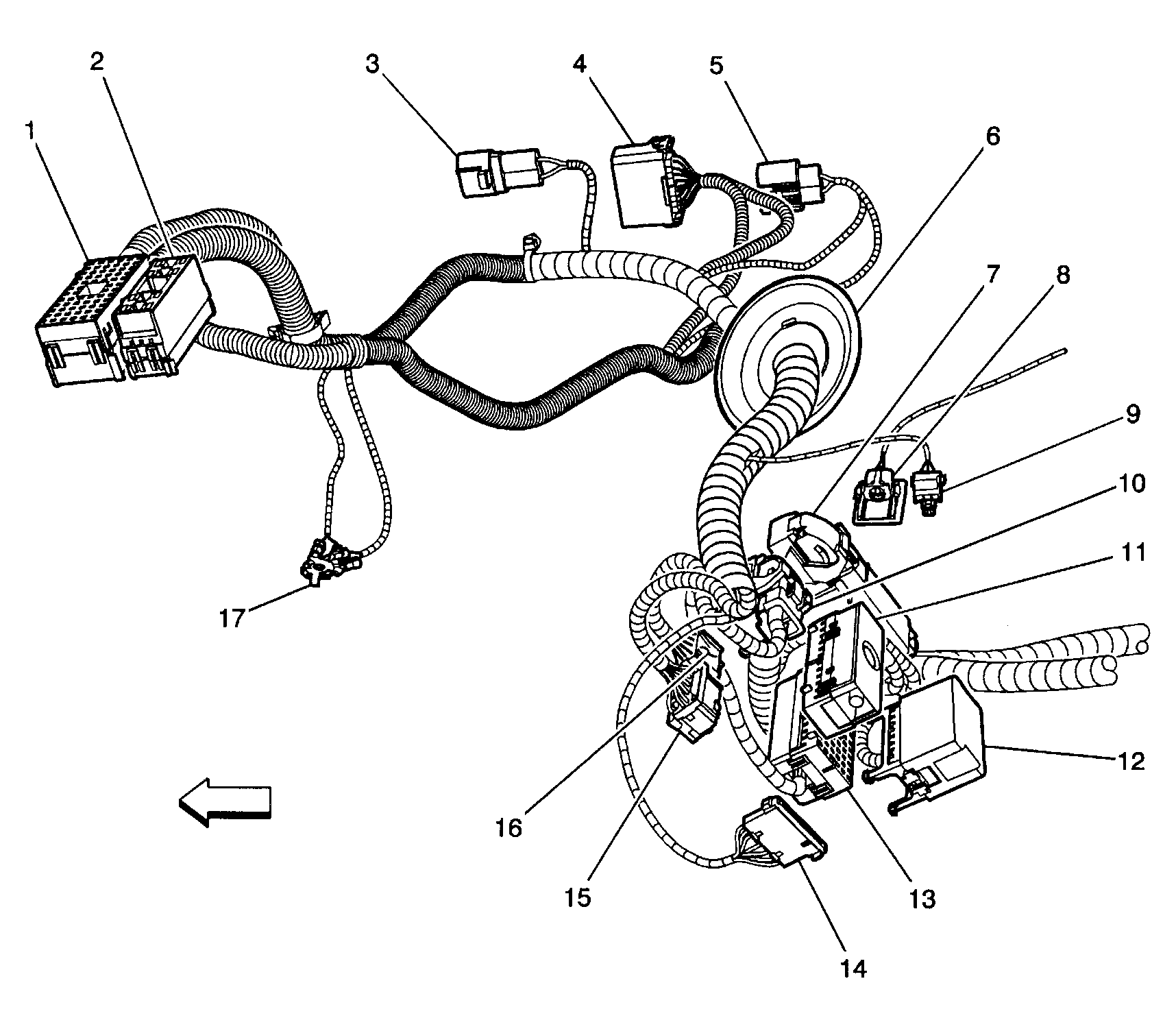

| Fuse Block - I/P (12) | Front of right front footwell, behind carpet. See Figure. |

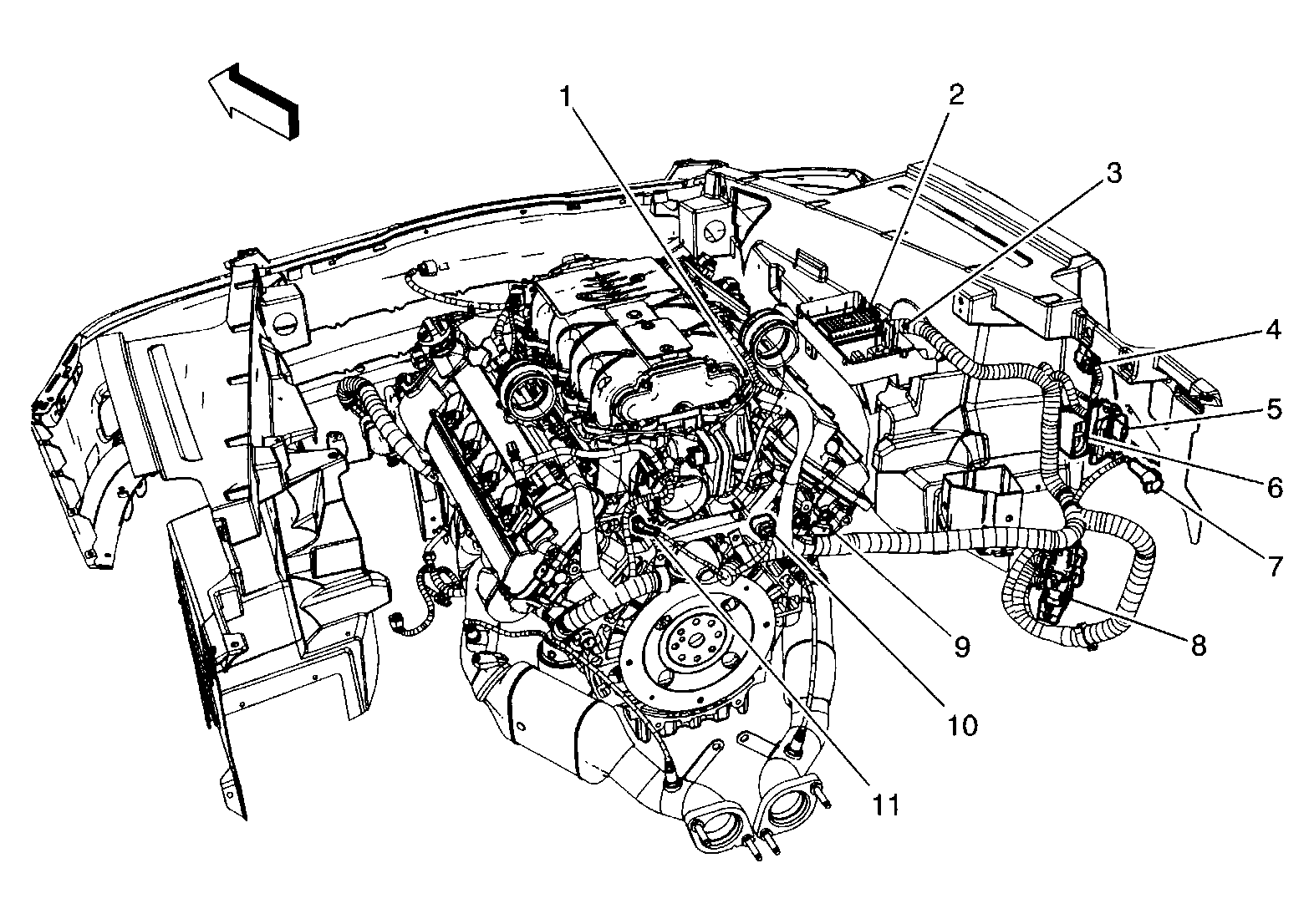

| Fuse Block - Underhood (2) | Right rear of engine compartment. See Figure. |
| Relay Block - I/P (11) | Front of right front footwell, behind carpet. See Figure. |
