Engine Components - Front (LF3)

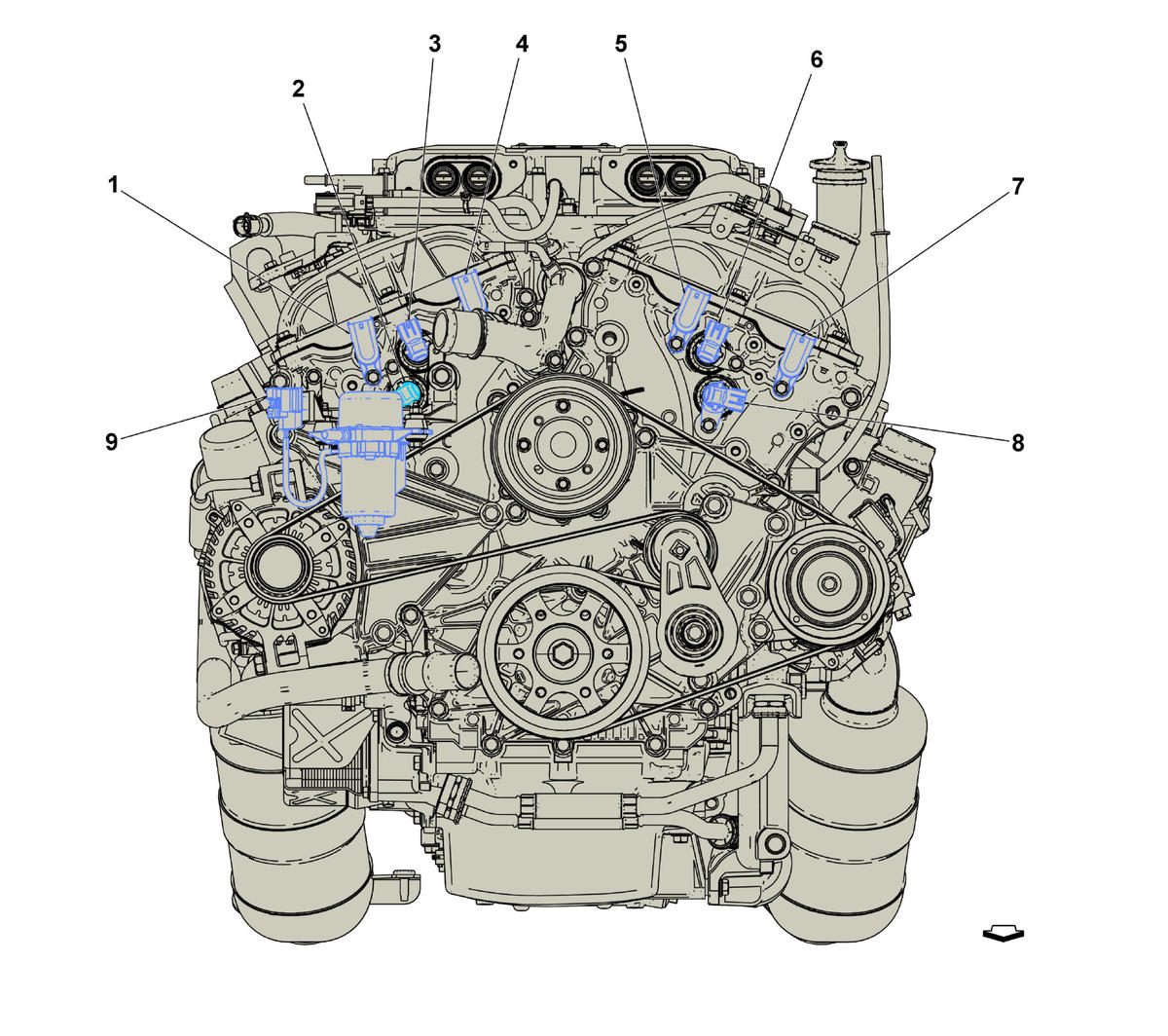

GM4935340Courtesy of GENERAL MOTORS COMPANY
Items
1. B23A Camshaft Position Sensor - Bank 1 Exhaust (LF3/LGX) B23A Camshaft Position Sensor - Bank 1 Exhaust (LF3)
2. Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LF3/LGX) Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LF3)
3. Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LF3/LGX) Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LF3)
4. B23B Camshaft Position Sensor - Bank 1 Intake (LF3/LGX) B23B Camshaft Position Sensor - Bank 1 Intake (LF3)
5. B23D Camshaft Position Sensor - Bank 2 Intake (LF3/LGX) B23D Camshaft Position Sensor - Bank 2 Intake (LF3)
6. Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LF3/LGX) Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LF3)
7. B23C Camshaft Position Sensor - Bank 2 Exhaust (LF3/LGX) B23C Camshaft Position Sensor - Bank 2 Exhaust (LF3)
8. Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LF3/LGX) Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LF3)
9. M9 Brake Booster Pump Motor M9 Brake Booster Pump Motor (LF3)
