Fastener Specifications

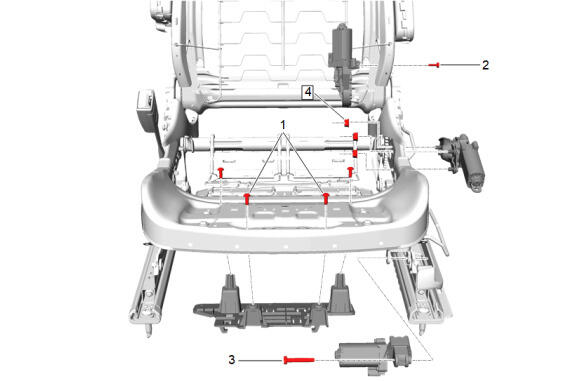

Front Power Seats
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Bolt [4x] | - | - | 2.5 N.m (22 lb in) | Front Seat Wiring Harness Connector Bracket Replacement |
| 2 | Front Seat Recliner Actuator Motor Bolt | - | - | 6 N.m (53 lb in) | Front Seat Recliner Actuator Replacement |
| 3 | Front Seat Vertical Adjuster Actuator Bolt | - | - | 8 N.m (71 lb in) | Front Seat Tilt Adjuster Actuator Replacement |
| 4 | Front Seat Vertical Adjuster Actuator Nut [3x] | - | - | Front Seat Vertical Adjuster Actuator Nut Sequence | Front Seat Vertical Adjuster Actuator Replacement |

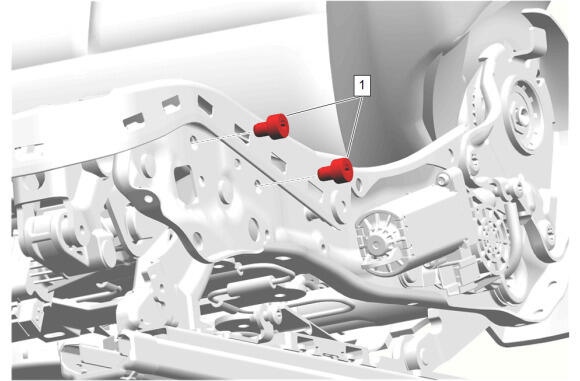

Front Seat Adjuster Front Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Adjuster Front Bracket Bolt [2x] | - | - | 20 N.m (15 lb ft) | Front Seat Tilt Adjuster Actuator Replacement |

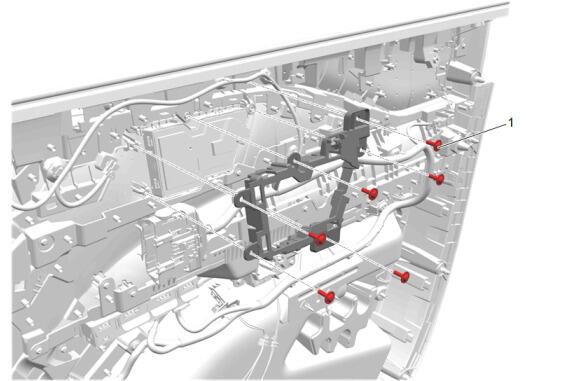

Front Seat Adjuster Switch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Trim Bolt [6x] | - | - | 2.5 N.m (22 lb in) | Front Seat Adjuster Switch Replacement |

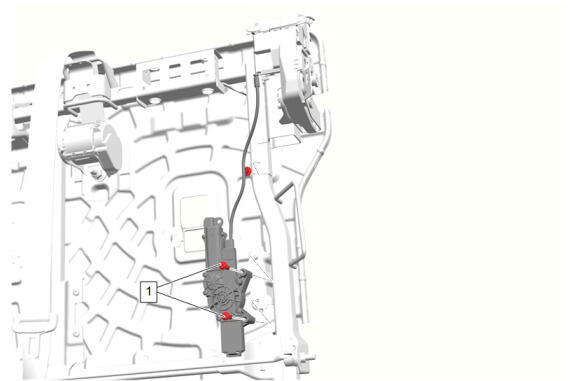

Rear Power Seats
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Seat Bolt [2x] | - | - | 9 N.m (80 lb in) | Rear Seat Adjuster Actuator Replacement - Left Side |
| Rear Seat Adjuster Actuator Replacement - Right Side |

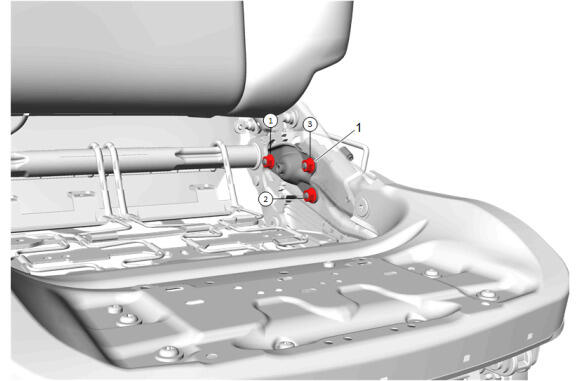

| Front Seat Vertical Adjuster Actuator Nut Sequence | |||||
|---|---|---|---|---|---|
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
| Metric (English) | |||||
| 1 | Front Seat Vertical Adjuster Actuator Nut [3x] | - | - | 23 N.m (17 lb ft) | Front Seat Vertical Adjuster Actuator Replacement |
