Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| A/C Compressor Clutch Diode | In underhood fuse/relay center. |
| Daytime Running Lamp (DRL) Diode | On lower part of left "B" pillar. |

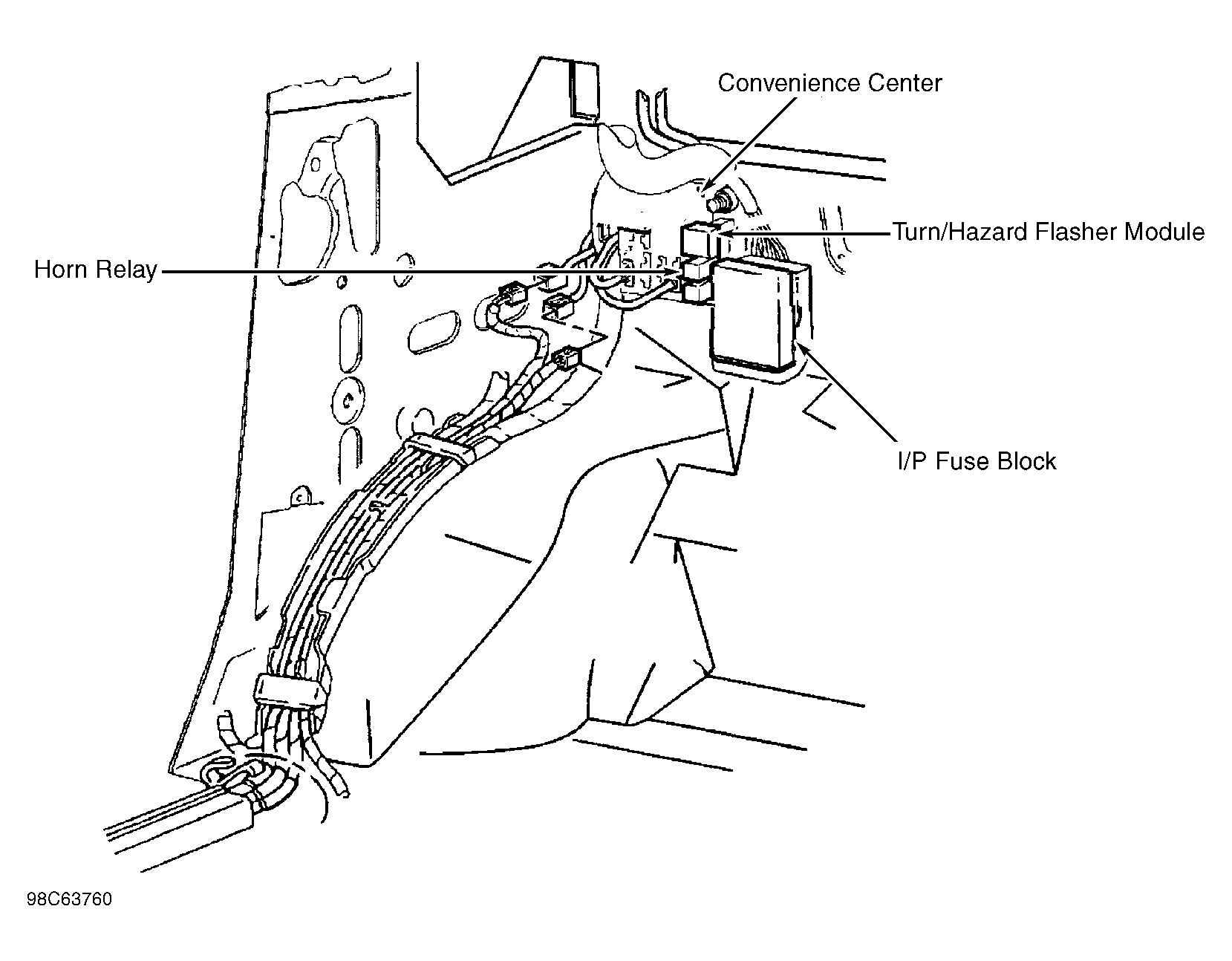

| I/P Fuse Block | Behind left side of dash. See Figure. |
| Relay Block 1 | Behind left side of dash, on DLC bracket. |
| Relay Block 2 | Behind left side of dash, on DLC bracket. |
| Underhood Fuse Block | On left side of firewall. |
