Connector Identification

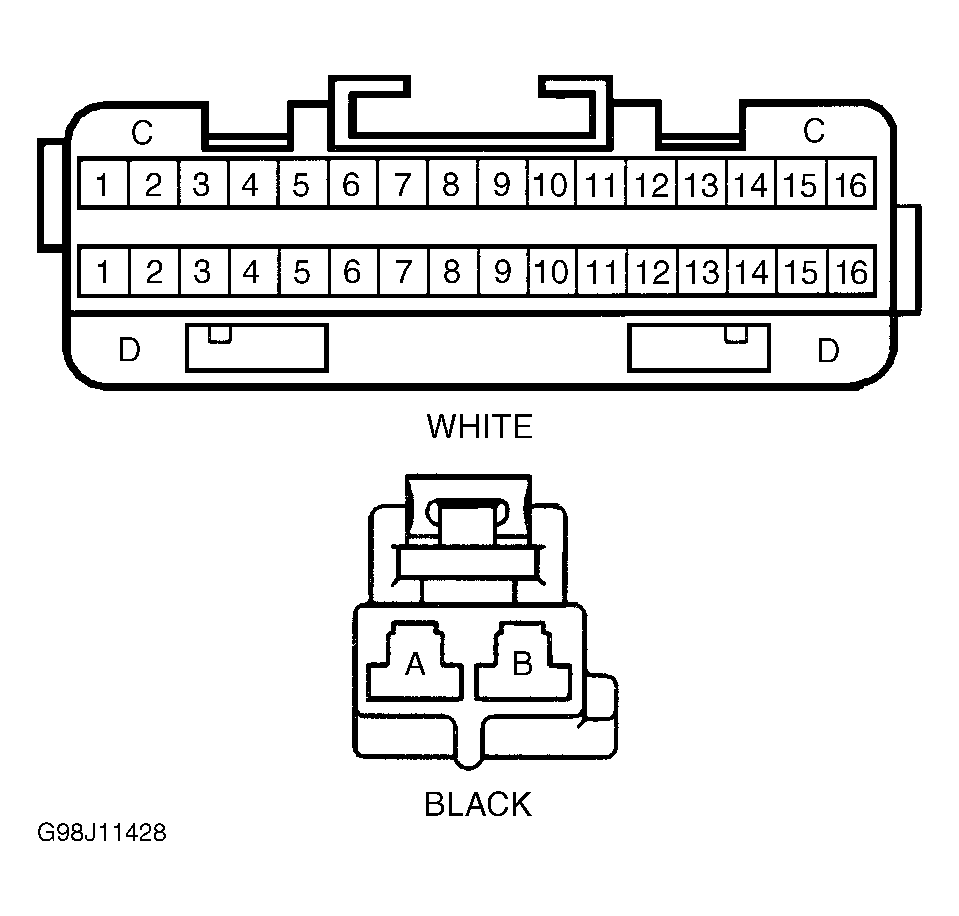

To identify connector terminals referenced in testing, see EBCM CONNECTOR TERMINAL IDENTIFICATION table. See Fig 1 .
EBCM CONNECTOR TERMINAL IDENTIFICATION
| Terminal (1) | Wire Color | Circuit | ||
|---|---|---|---|---|
| A | WHT/BLU | Battery voltage | ||
| B | WHT/BLU | Battery voltage | ||
| C | BLK | Ground | ||
| D | BLK | Ground | ||
| A1 | ORN/BLK | 4WD Signal | ||
| A2 | BLU/ORN | ABS Indicator Ground | ||
| A3 | LT GRN | LH RR WSS High | ||
| A4 | LT GRN/BLK | LH RR WSS Low | ||
| A5 | YEL/BLK | RH RR WSS Low | ||
| A6 | YEL | RH RR WSS High | ||
| A7 | BLU/BLK | RH FR WSS High | ||
| A8 | BLU | RH FR WSS Low | ||
| A9 | GRN/BLK | LH FR WSS High | ||
| A10 | GRN | LH FR WSS Low | ||
| A11 | YEL/GRN | Switched Battery Voltage | ||
| B1 | PNK/BLK | idle up Signal | ||
| B2-6 | ..... | Not Used | ||
| B7 | PPL/WHT | Data Link Connector | ||
| B8 | ..... | Not Used | ||
| B9 | ORN/BLK | Accelerometer Ground | ||
| B10-11 | ..... | Not Used | ||
| C1-5 | ..... | Not Used | ||
| C6 | ORG/WHT | Accelerometer Signal (4WD Only) | ||
| C7 | GRN/WHT | Stoplamp Input | ||
| C8-11 | ..... | Not Used | ||
|
||||
