Power Seat Systems Component Views

Fig 1: Driver Seat Base (W/O AAB) Level Components
GM1272997Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 C313
2 C300
3 Seat Belt Switch - Driver Connector
4 Seat Position Switch - Left Connector
5 Seat Motors Assembly - Driver Connector
6 Seat Adjuster Switch - Driver Connector C1, C2
7 Seat Adjuster Switch - Driver

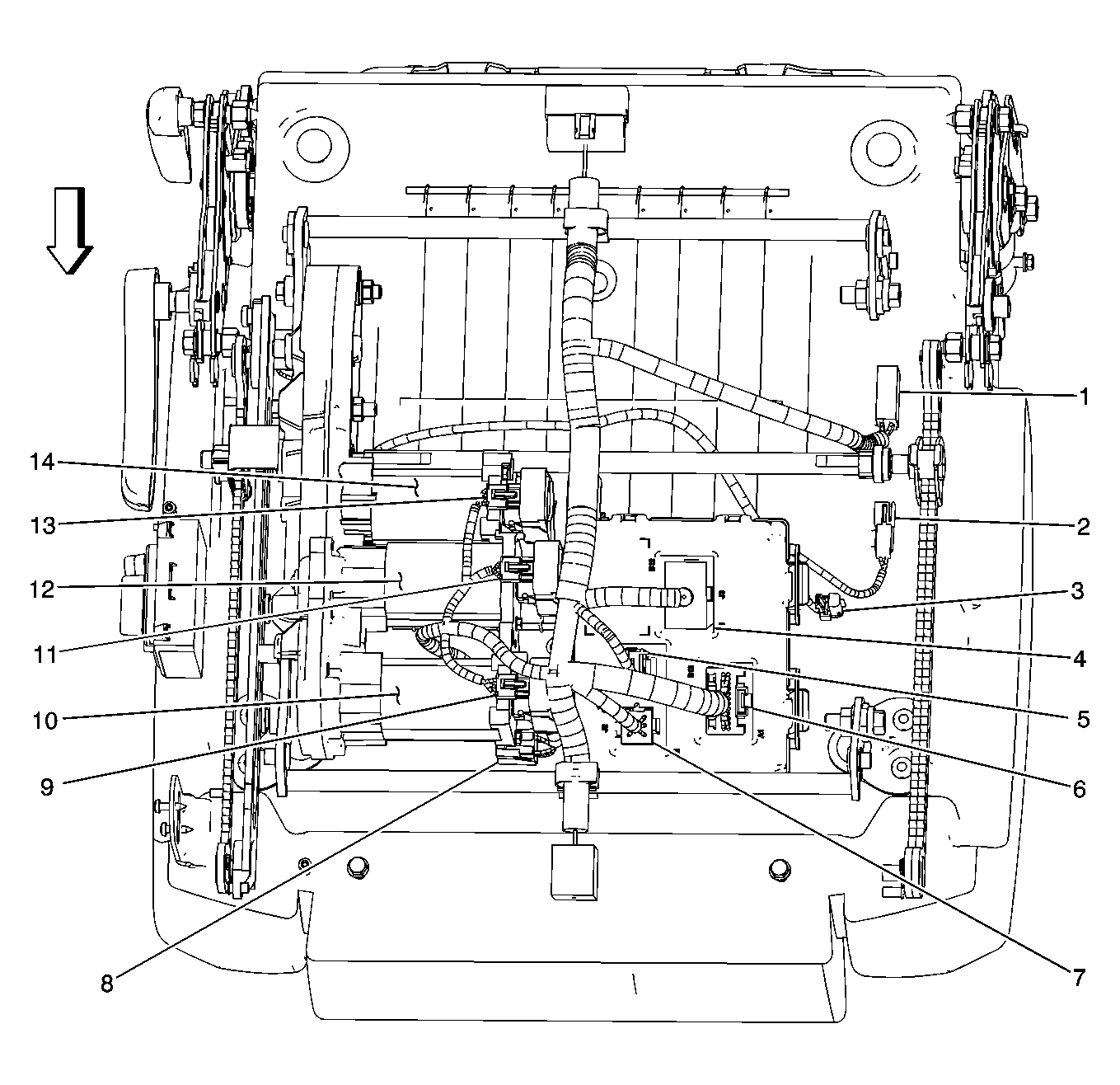

Fig 2: Driver Seat UP Level (W/AAB)l Components 1 of 2
GM1272998Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Heated Seat Element - Driver Cushion Connector
2 Seat Belt Switch - Driver Connector
3 Seat Position Switch - Left Connector
4 Memory Seat Module - Driver C3
5 Memory Seat Module - Driver C1
6 Memory Seat Module - Driver C2
7 Memory Seat Module - Driver C4
8 Seat Motors Assembly - Driver Connector
9 Position Sensor - Front Vertical
10 Seat Front Vertical Motor - Driver
11 Position Sensor - Rear Vertical
12 Seat Rear Vertical Motor - Driver
13 Seat Horizontal Motor - Driver
14 Position Sensor - Horizontal

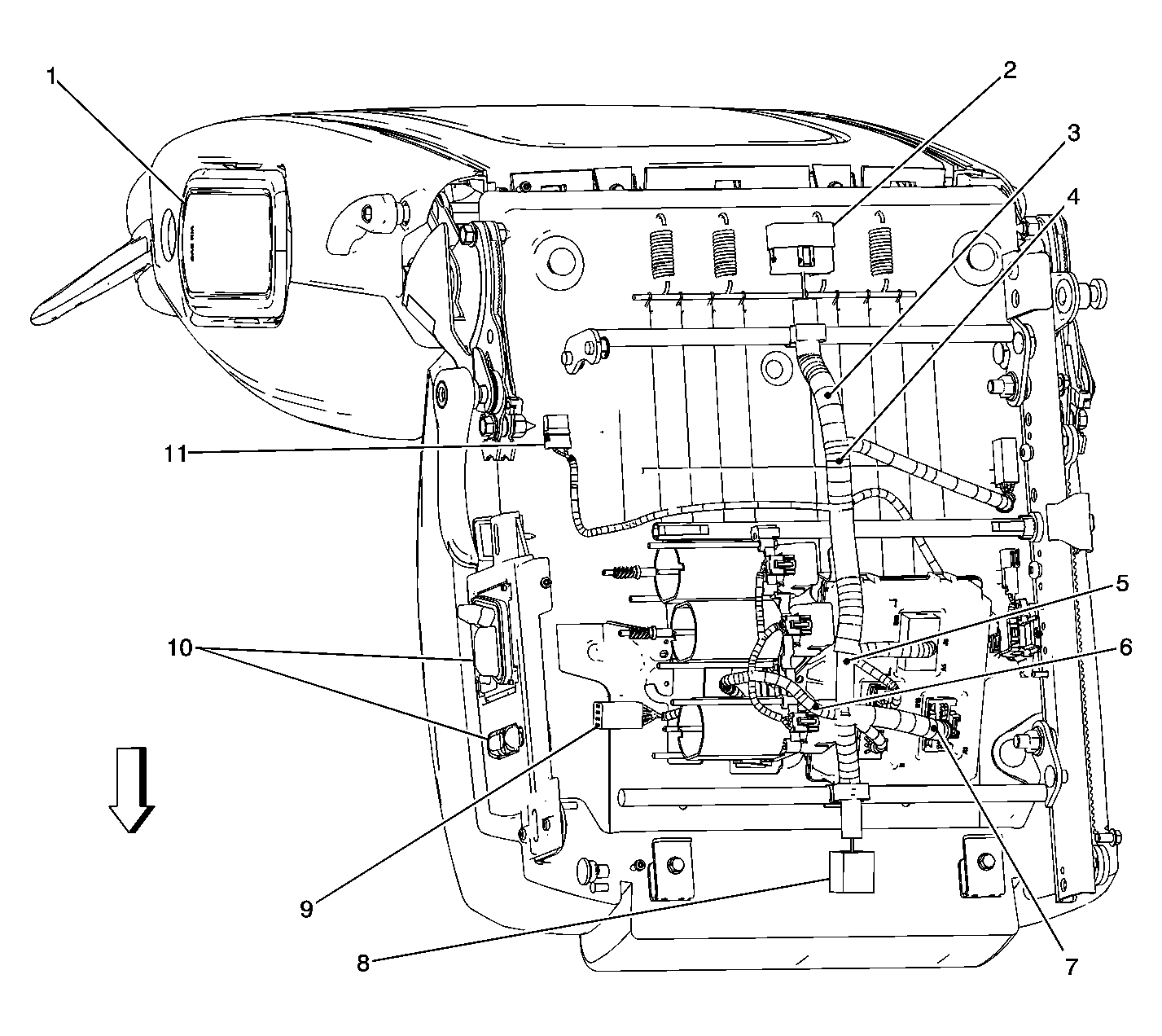

Fig 3: Driver Seat UP Level (W/AAB) Components 2 of 2
GM1273003Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Inflatable Restraint Side Impact Module - Left
2 C300
3 S325
4 S324
5 S315
6 S307
7 S314
8 Seat Adjuster Switch - Driver Connector C1
9 Seat Adjuster Switch Lumbar - Driver Connector C2
10 Seat Adjuster Switch - Driver
11 C313

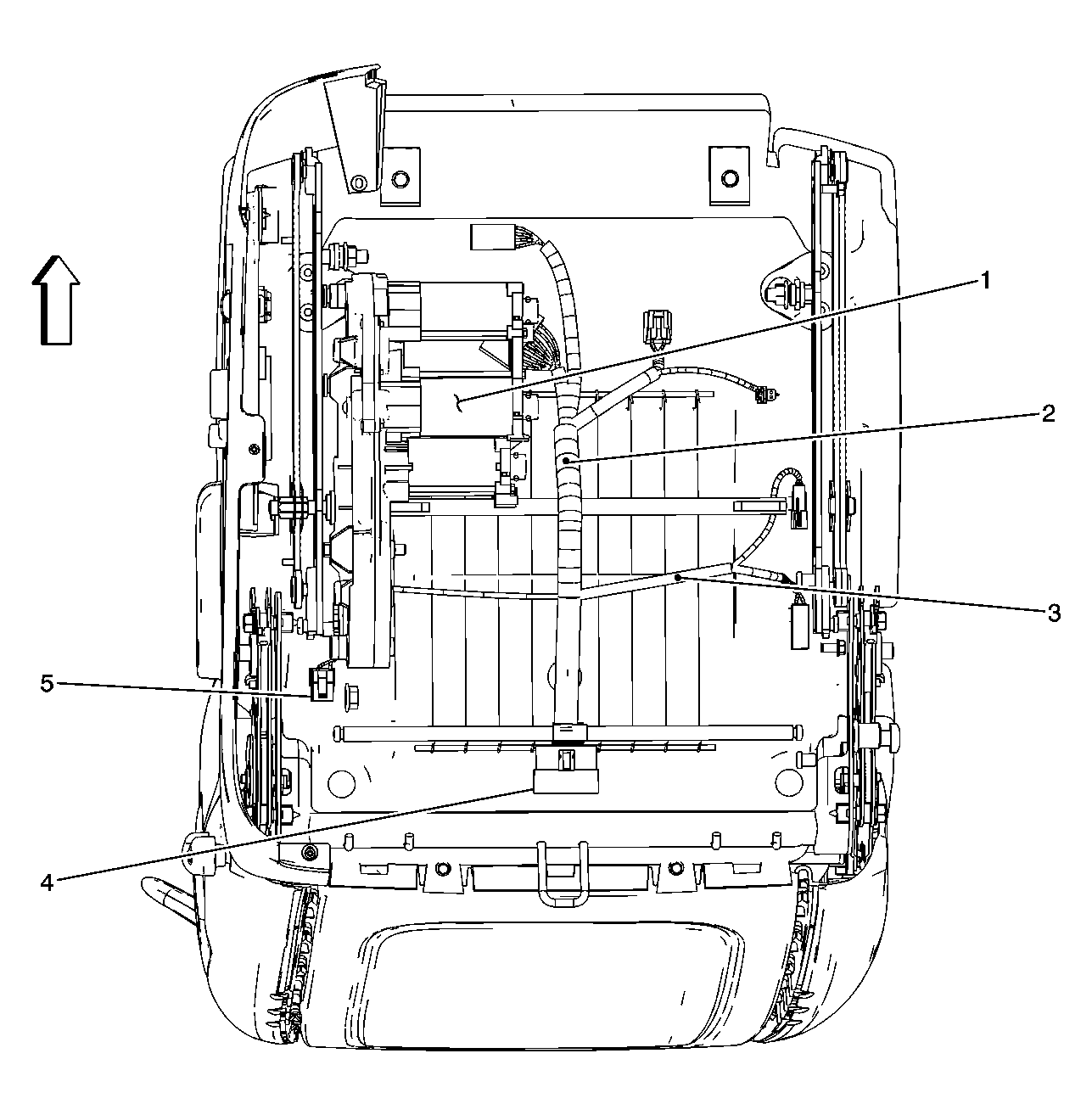

Fig 4: Passenger Seat Components 1 of 2
GM1273004Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Seat Horizontal Motor - Passenger
2 S308
3 S309
4 C306
5 C314

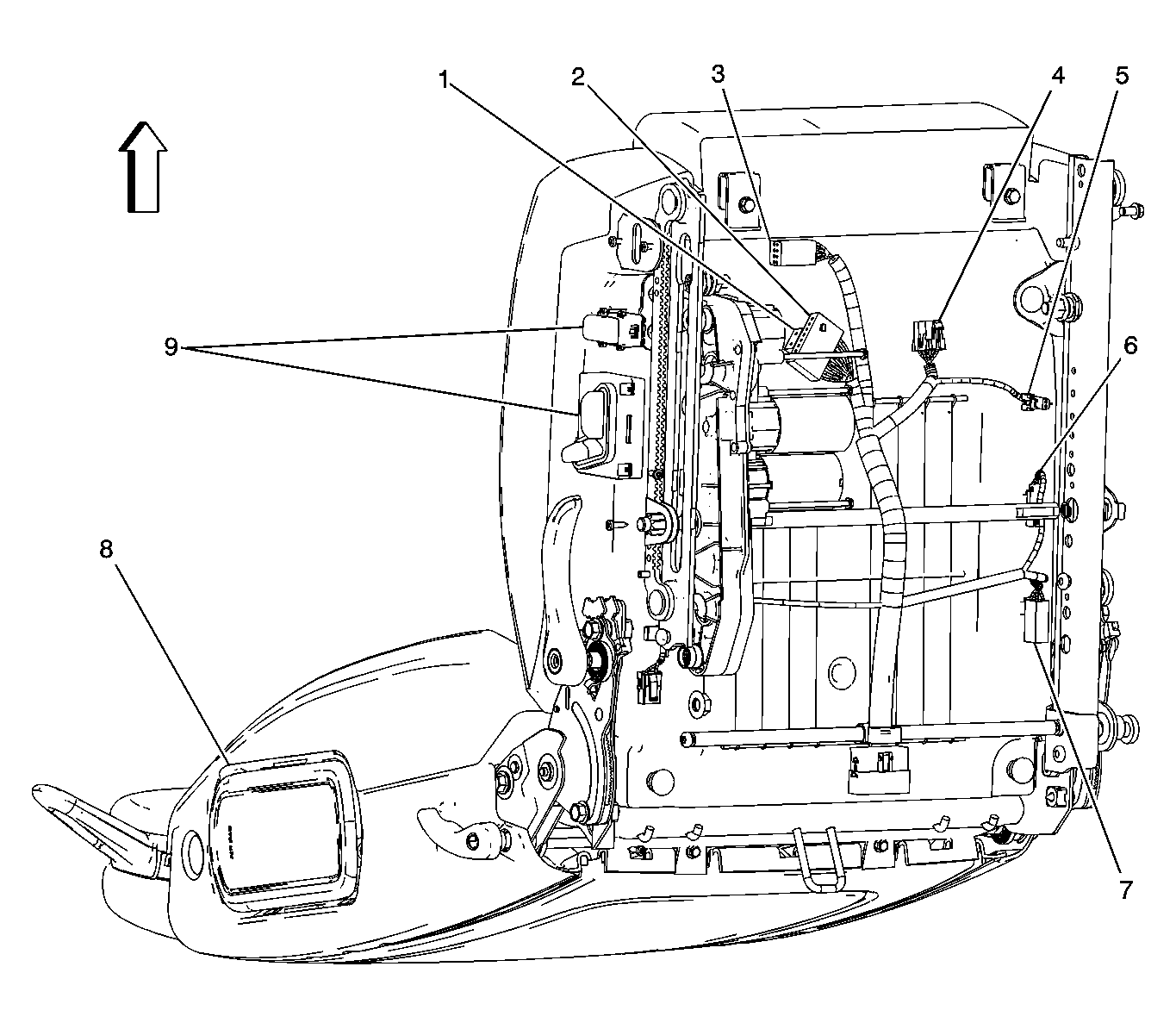

Fig 5: Passenger Seat Components 2 of 2
GM1273010Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Seat Adjuster Switch - Passenger Connector C2
2 Seat Adjuster Switch - Passenger Connector C1
3 Heated Seat Switch - Passenger Connector
4 Seat Motors Assembly - Passenger Connector
5 Seat Position Switch - Right
6 Seat Belt Switch - Passenger Connector (KA1)
7 Heated Seat Element - Passenger Cushion Connector
8 Inflatable Restraint Side Impact Module - Right
9 Seat Adjuster Switch - Passenger

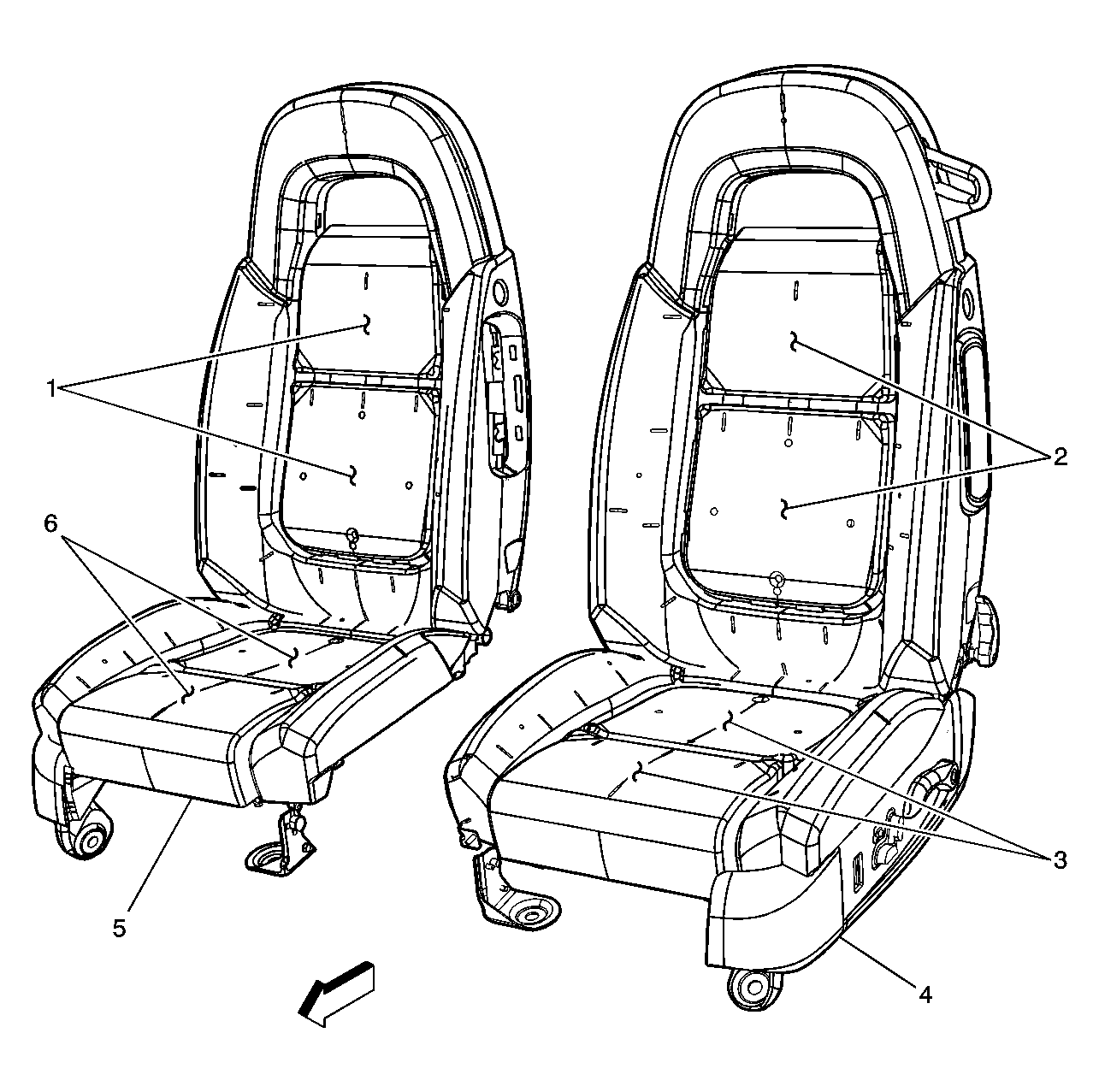

Fig 6: Driver and Passenger Heated Seat Elements
GM1433975Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Heated Seat Element Passenger Back
2 Heated Seat Element Driver Back
3 Heated Seat Element Driver Cushion
4 Driver Seat
5 Passenger Seat
6 Heated Seat Element Passenger Cushion
