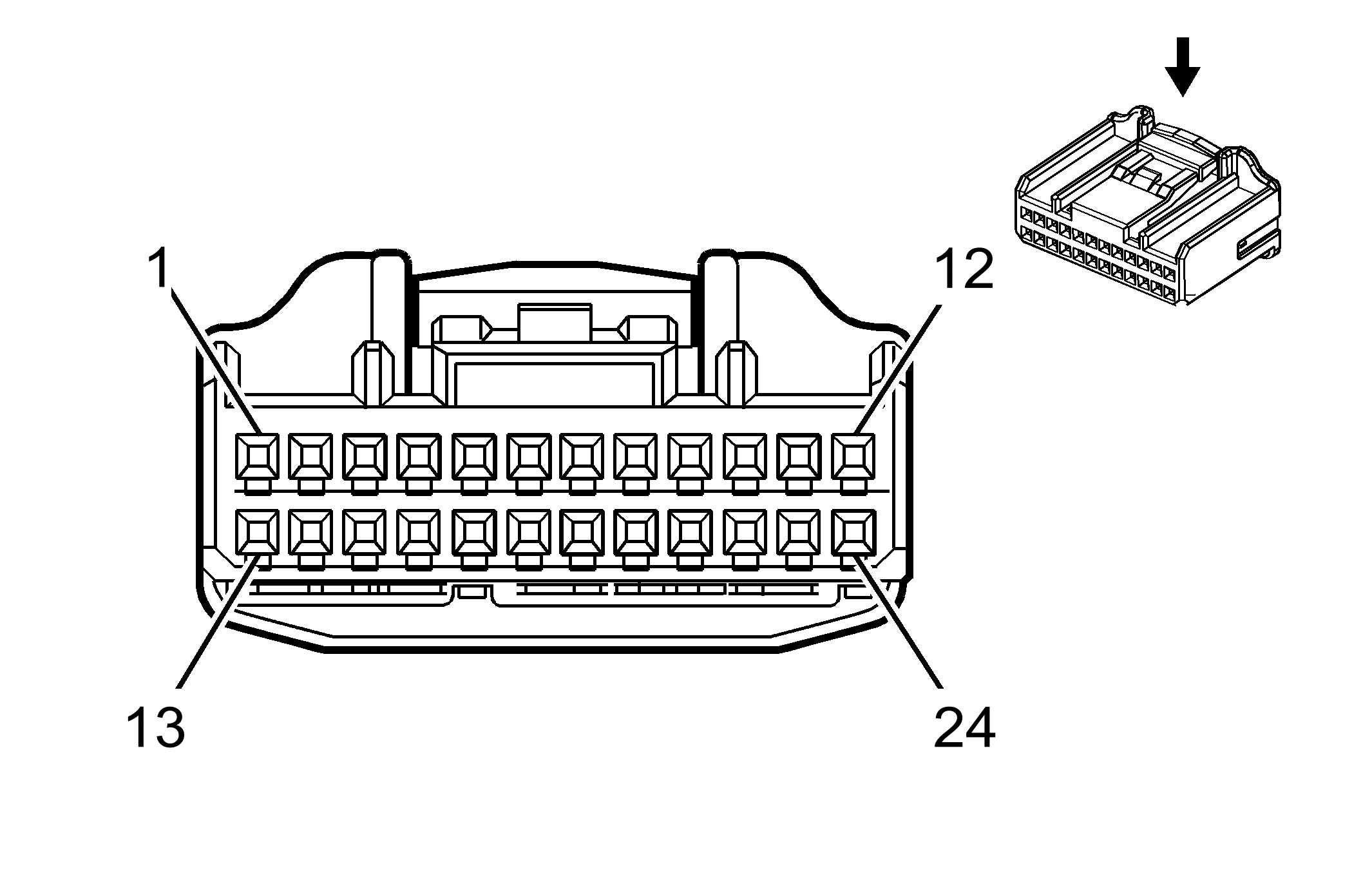

Roof/Door Module C4 Connector End View
Roof/Door Module C4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | RD | 1 | 12-Volt Reference |
| 2 | D-GN | 2 | Stowage Compartment LID Position Sensor Signal |
| 3 | TN | 3 | Roof Extended Position Sensor Signal |
| 4 | BN | 4 | Roof Retracted Position Sensor Signal |
| 5 | BU/WH | 5 | Stowage Compartment Position Sensor Signal |
| 6 | D-GN/WH | 6 | Stowage Compartment LID - Right Position Sensor Signal |
| 7 | PU | 7 | NTC Thermistor Signal |
| 8 | GY | 8 | Stowage Compartment Closeout Position Sensor Extended Signal |
| 9 | BK/WH | 9 | Stowage Compartment Closeout Position Sensor Retracted Signal |
| 10 | - | 10 | Not Used |
| 11 | BN/WH | 11 | Stowage Compartment LID - Left Position Sensor Signal |
| 12 | - | 12 | Not Used |
| 13 | TN | 13 | Rear Compartment Lid Release Switch Interior Signal |
| 14 | WH | 14 | Rear Compartment Ajar Switch Signal |
| 15-24 | - | - | Not Used |
Roof/Door Module C4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | RD | 1 | 12-Volt Reference |
| 2 | D-GN | 2 | Stowage Compartment LID Position Sensor Signal |
| 3 | TN | 3 | Roof Extended Position Sensor Signal |
| 4 | BN | 4 | Roof Retracted Position Sensor Signal |
| 5 | BU/WH | 5 | Stowage Compartment Position Sensor Signal |
| 6 | D-GN/WH | 6 | Stowage Compartment LID - Right Position Sensor Signal |
| 7 | PU | 7 | NTC Thermistor Signal |
| 8 | GY | 8 | Stowage Compartment Closeout Position Sensor Extended Signal |
| 9 | BK/WH | 9 | Stowage Compartment Closeout Position Sensor Retracted Signal |
| 10 | - | - | Not Used |
| 11 | BN/WH | 11 | Stowage Compartment LID - Left Position Sensor Signal |
| 12 | - | - | Not Used |
| 13 | TN | 13 | Rear Compartment Lid Release Switch Interior Signal |
| 14 | WH | 14 | Rear Compartment Ajar Switch Signal |
| 15-24 | - | - | Not Used |
