Engine Electrical Component Views
WARNING: This page is about a different car, the 2004 Pontiac Grand Am and 2004 Oldsmobile Alero. However, it is still accessible from the selected car via links, so may be relevant.

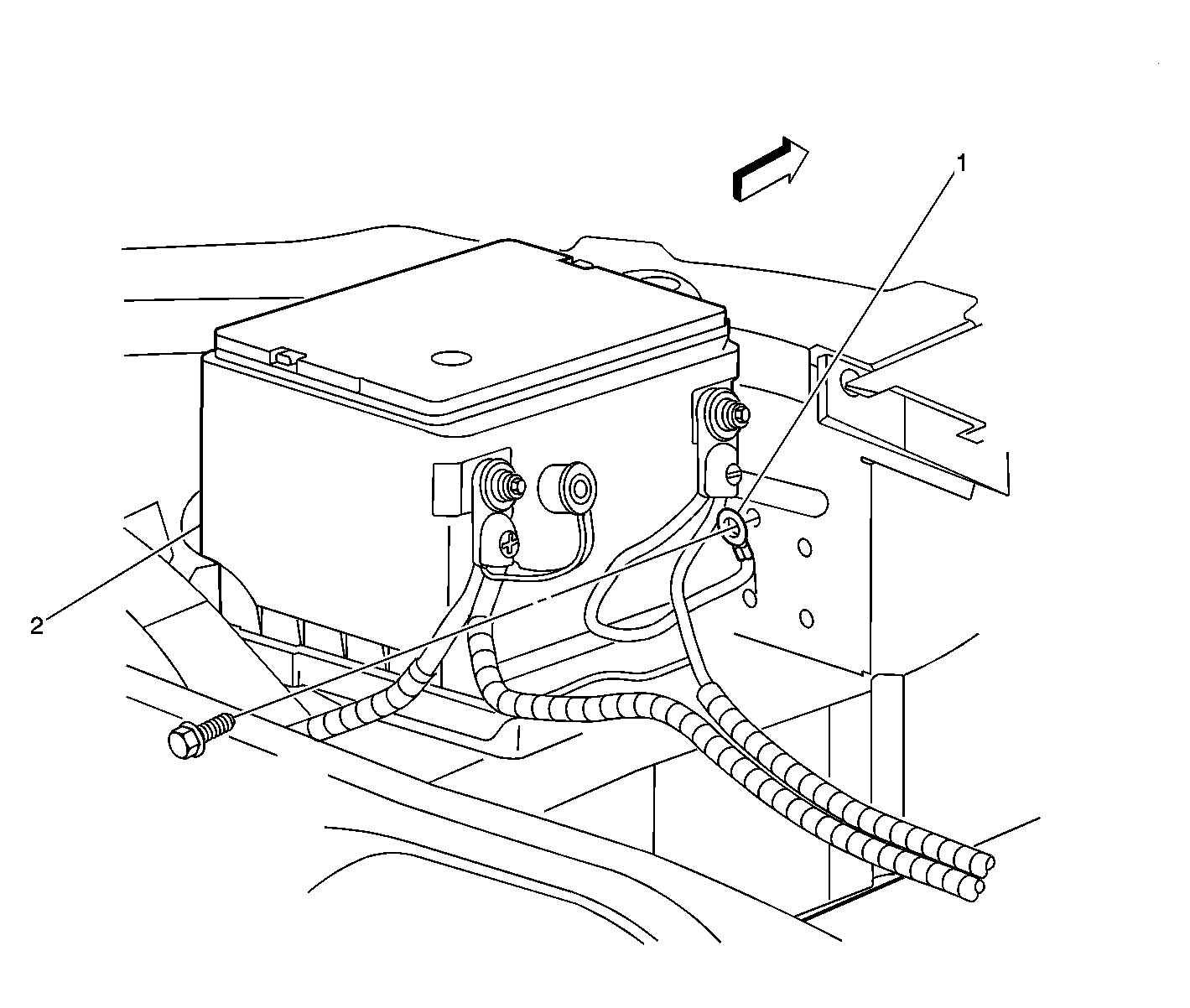

| Callout | Component Name |
|---|---|
| 1 | G104 |
| 2 | Battery |
| Callout | Component Name |
|---|---|
| 1 | Battery Positive Terminal at Starter Solenoid |
| 2 | Fusible Link |
| 3 | Starter Solenoid |
| 4 | S Terminal |
| 5 | Starter |

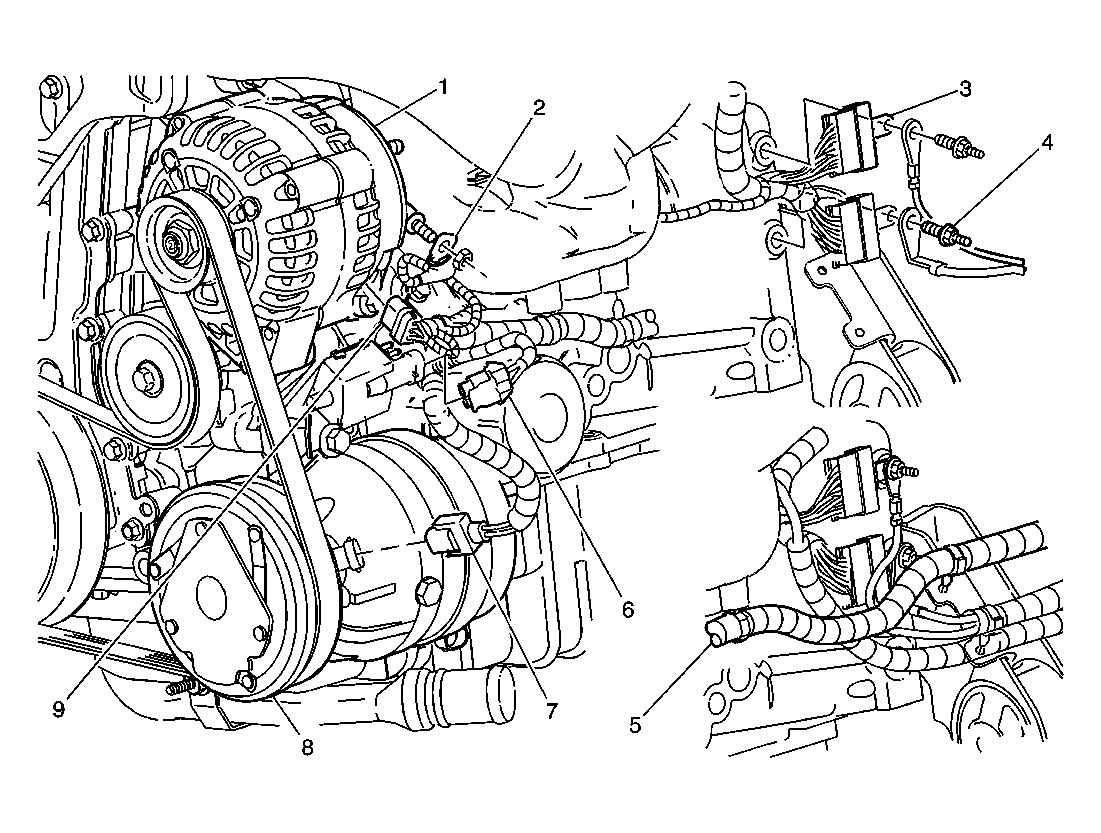

| Callout | Component Name |
|---|---|
| 1 | Generator |
| 2 | Generator Lead |
| 3 | Ground Splice Pack |
| 4 | Ground Splice Pack |
| 5 | Engine Wiring Harness |
| 6 | Evaporative Emission (EVAP) Canister Purge Solenoid |
| 7 | A/C Compressor Clutch Connector |
| 8 | A/C Compressor Clutch |
| 9 | Generator Connector |
