Entertainment/Communication Component Views
WARNING: This page is about a different car, the 2007 Chevrolet HHR. However, it is still accessible from the selected car via links, so may be relevant.

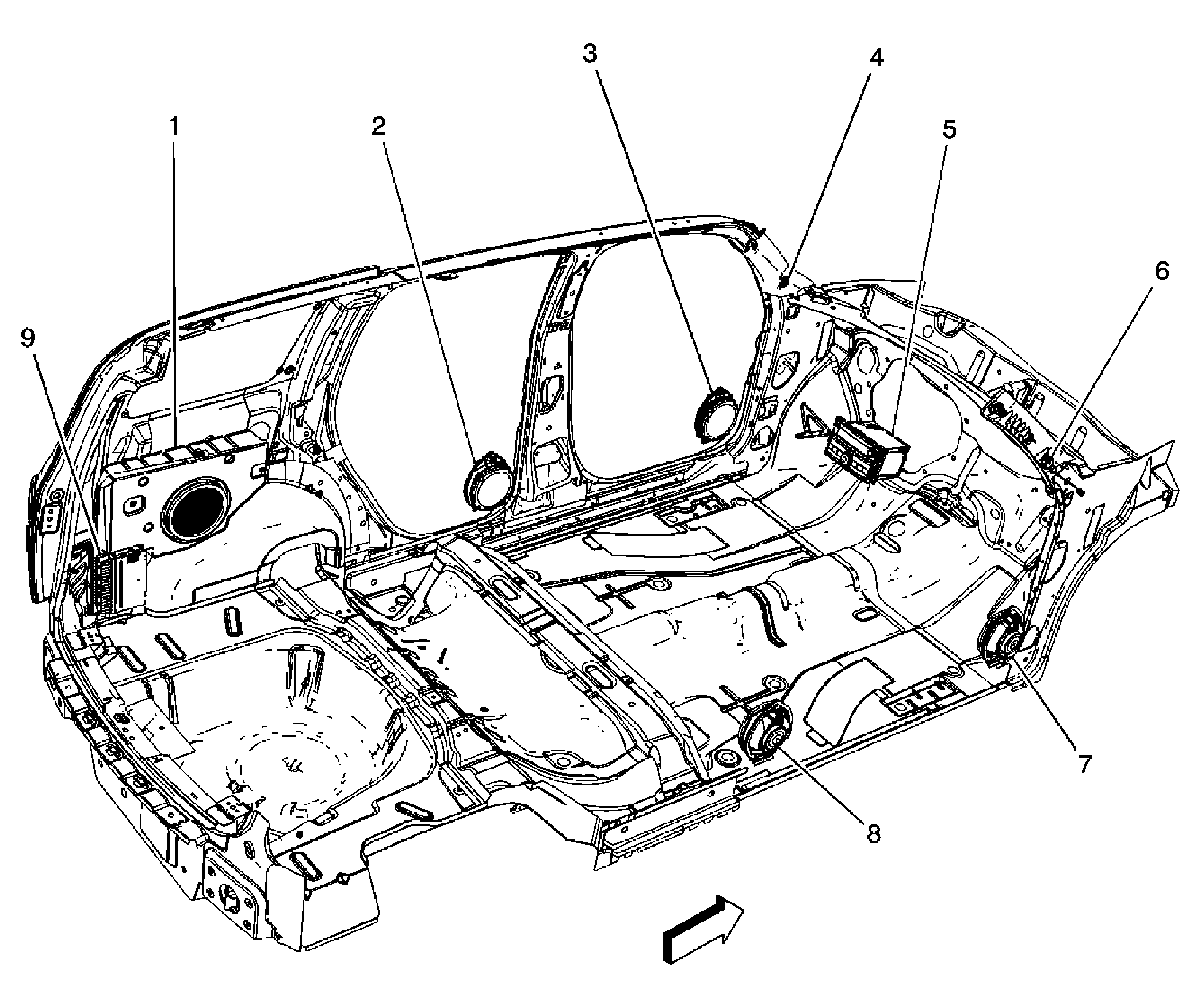

| Callout | Component Name |
|---|---|
| 1 | Speaker - Subwoofer (UQ3) |
| 2 | Speaker - LR Door |
| 3 | Speaker - LF Door |
| 4 | Speaker - LF Tweeter |
| 5 | Radio |
| 6 | Speaker - RF Tweeter |
| 7 | Speaker - RF Door |
| 8 | Speaker - RR Door |
| 9 | Audio Amplifier (UQ3) |

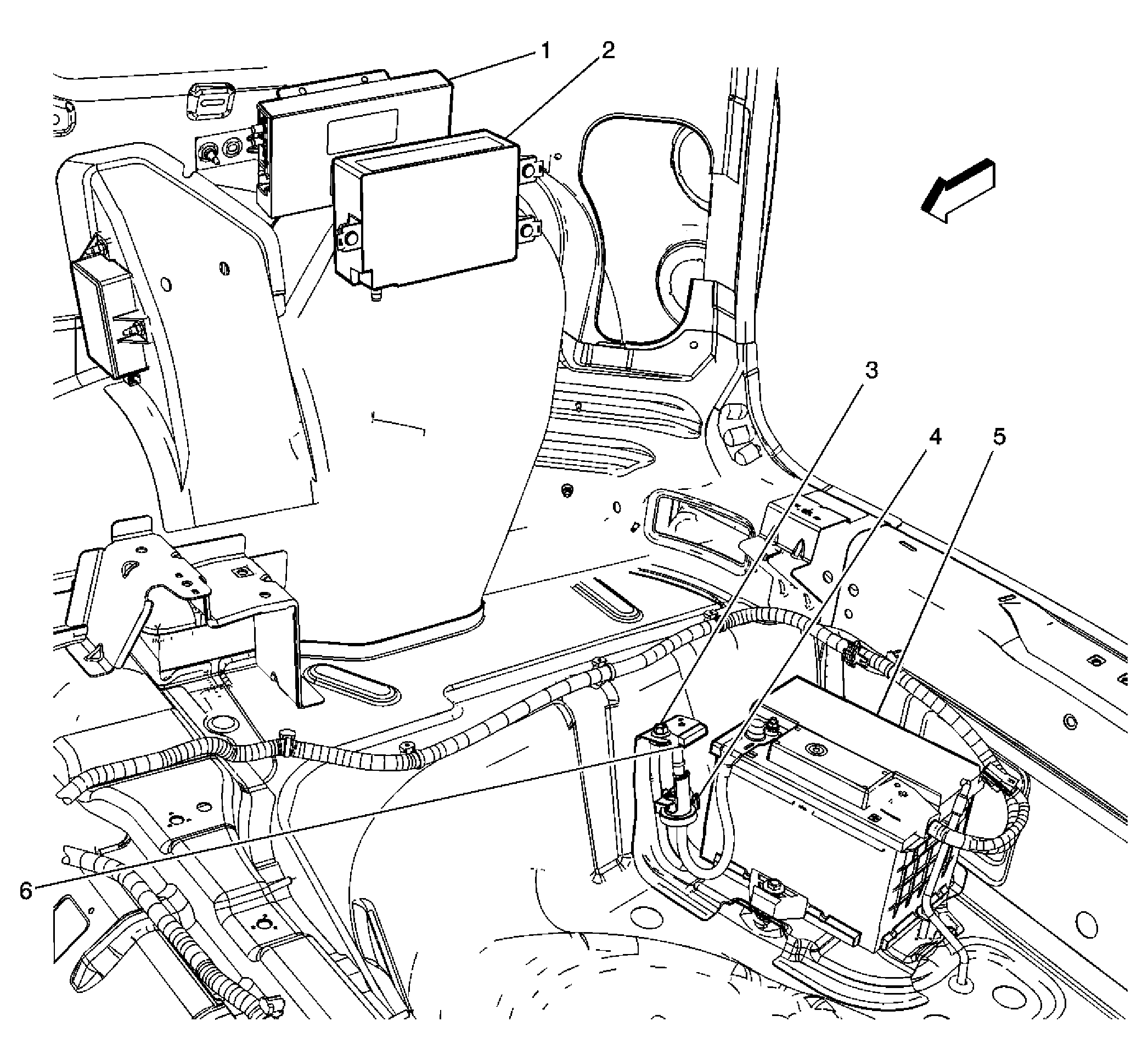

| Callout | Component Name |
|---|---|
| 1 | Digital Radio Receiver (U2K) |
| 2 | Vehicle Communication Interface Module (VCIM) (UE1) |
| 3 | G403 |
| 4 | Battery Current Sensor |
| 5 | Battery |
| 6 | Inline Fuse - 50 AMP |

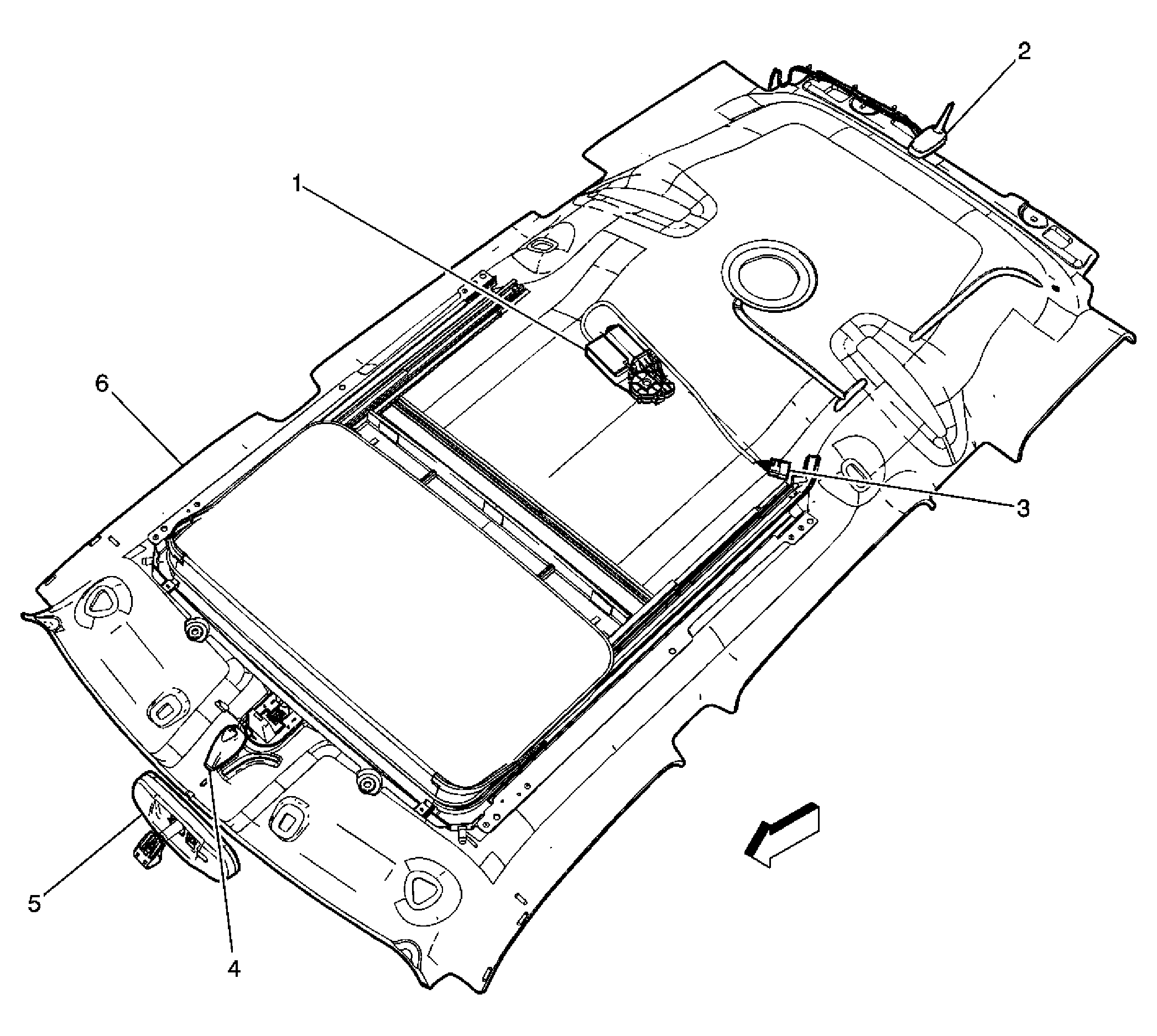

| Callout | Component Name |
|---|---|
| 1 | Sunroof Control Module (CF5) |
| 2 | Cellular, Navigation (UE1) and Digital Radio Antenna (U2K) |
| 3 | C397 |
| 4 | Radio Antenna Base |
| 5 | Inside Rearview Mirror |
| 6 | Headliner |

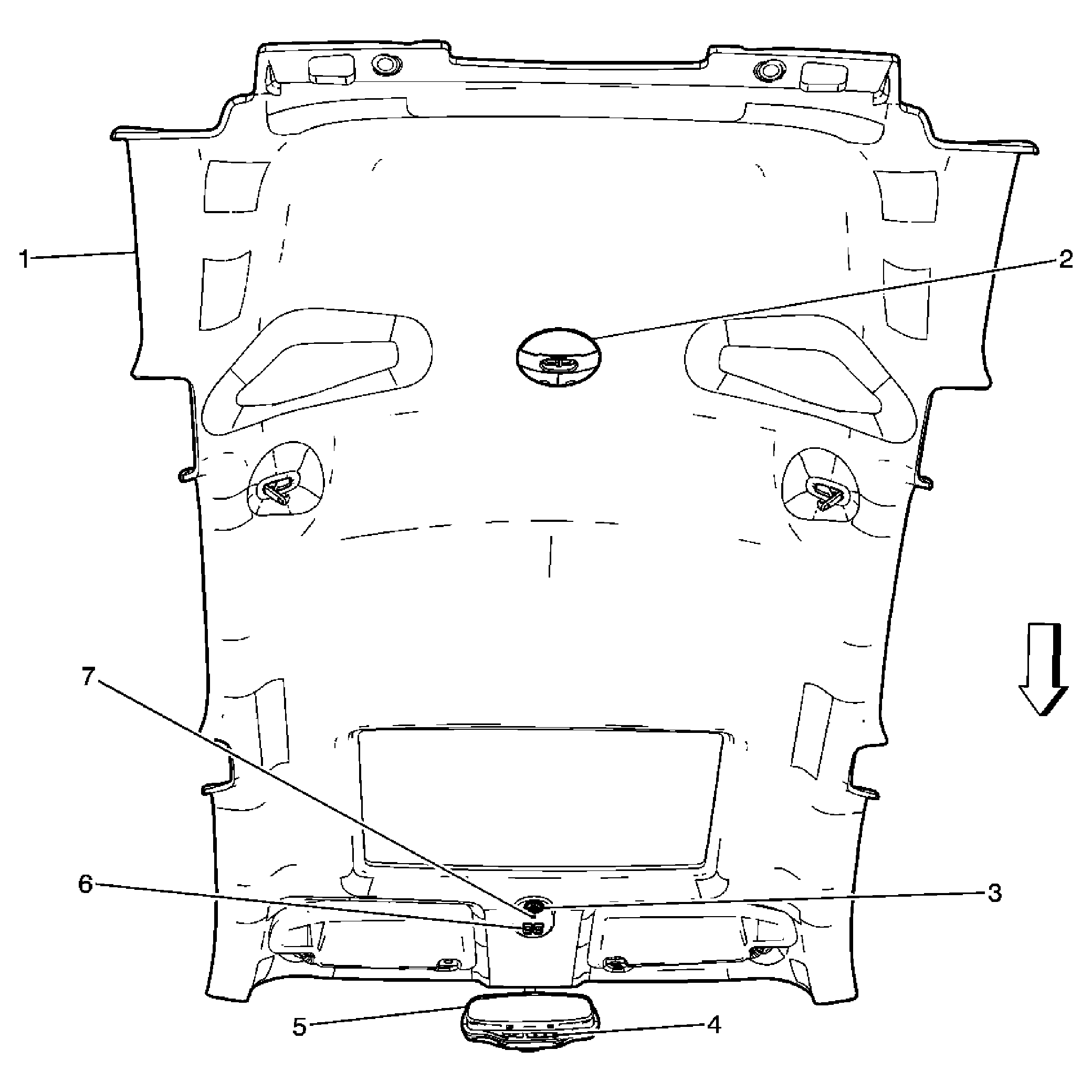

| Callout | Component Name |
|---|---|
| 1 | Headliner |
| 2 | Dome Lamp |
| 3 | Cellular Microphone (UE1) |
| 4 | OnStar Button Assembly (UE1) |
| 5 | Inside Rearview Mirror |
| 6 | Sunroof Switch (CF5) |
| 7 | Console Flood Lamp |

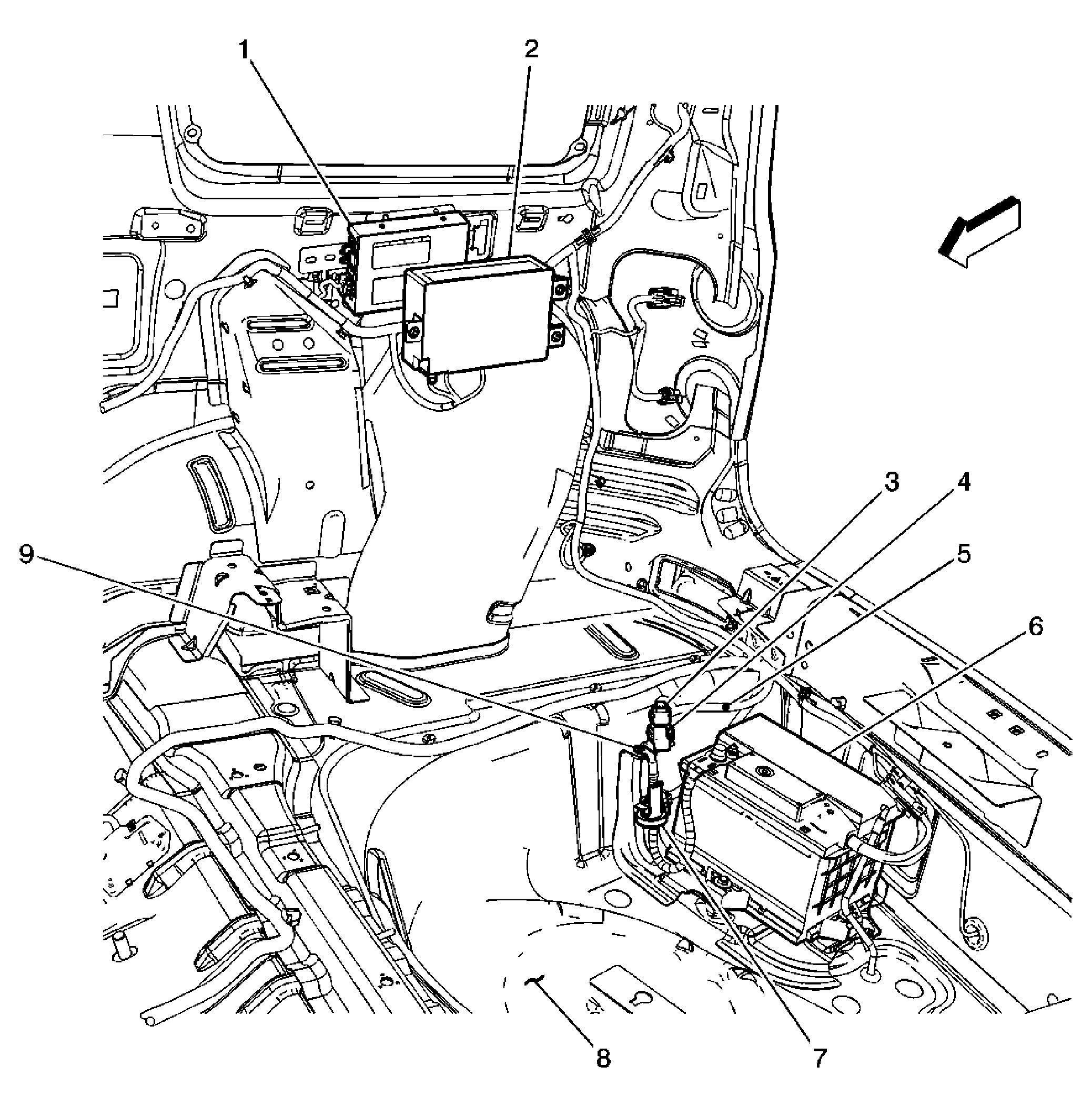

| Callout | Component Name |
|---|---|
| 1 | Digital Radio Receiver (U2K) |
| 2 | Vehicle Communication Interface Module (VCIM) (UE1) |
| 3 | VCIM fuse Holder - 10AMP (UE1) |
| 4 | BCM Fuse holder - 50AMP |
| 5 | S411 (UE1) |
| 6 | Battery |
| 7 | Battery Current Sensor |
| 8 | Floor Panel |
| 9 | G403 |
