Power Seat Systems Component Views
WARNING: This page is about a different car, the 2006 Chevrolet Monte Carlo and 2006 Chevrolet Impala. However, it is still accessible from the selected car via links, so may be relevant.

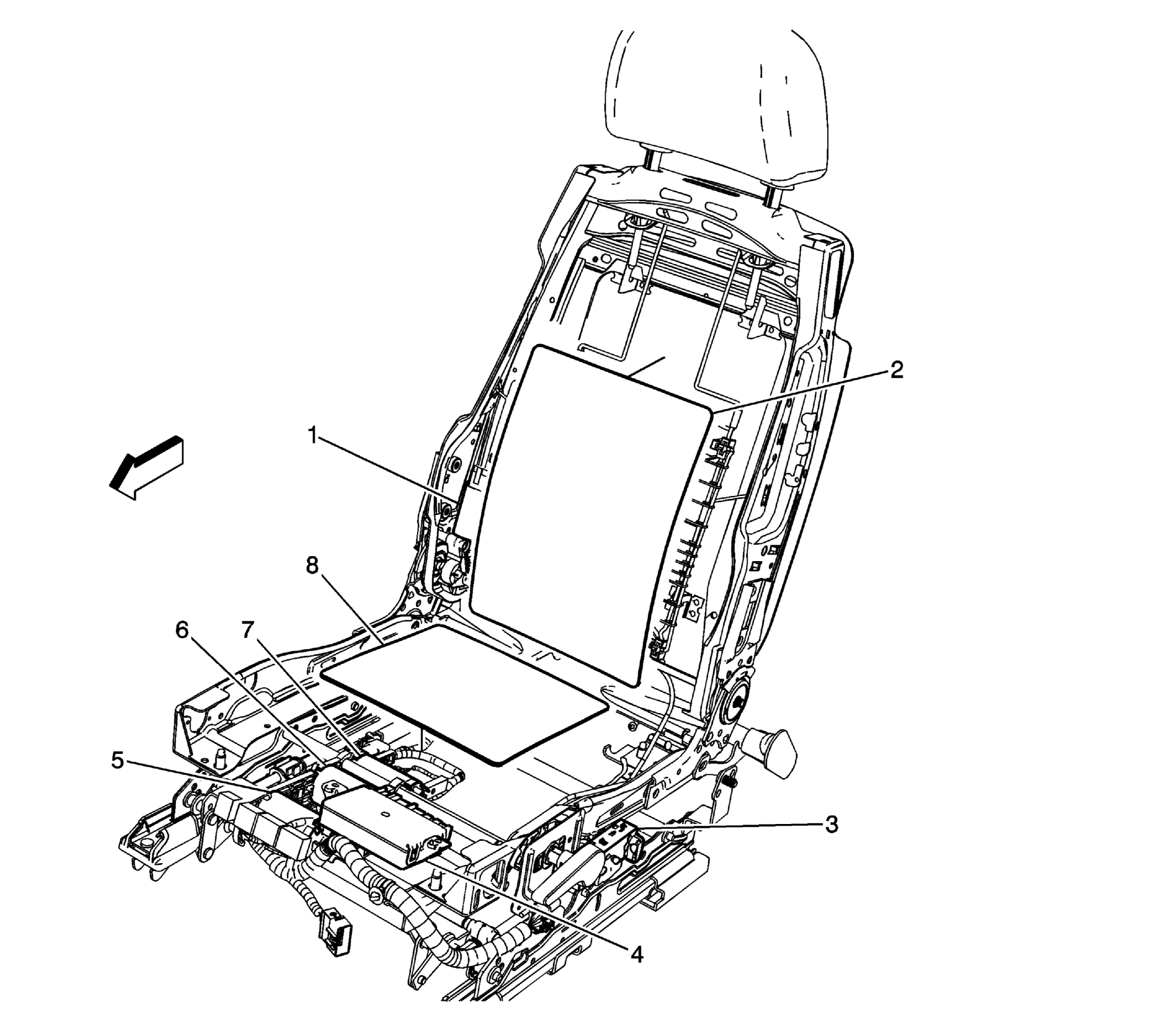

| Callout | Component Name |
|---|---|
| 1 | Seat Lumbar Motor |
| 2 | Heated Seat Element - Driver - Back (KA1) |
| 3 | Seat Adjuster Switch - Driver |
| 4 | Heated Seat Control Module (KA1) |
| 5 | Seat Horizontal Motor |
| 6 | Seat Adjuster Motor - Front |
| 7 | Seat Adjuster Motor - Rear |
| 8 | Heated Seat Element - Driver - Seat (KA1) |
| Callout | Component Name |
|---|---|
| 1 | Heated Seat Element - Passenger - Back (KA1) |
| 2 | Seat Belt Switch - Passenger |
| 3 | Inflatable Restraint Front Passenger Presence System (PPS) Sensor |
| 4 | Seat Adjuster Motor - Rear |
| 5 | Seat Adjuster Motor - Front |
| 6 | Seat Horizontal Motor |
| 7 | Inflatable Restraint Front Passenger Presence System (PPS) Module |
| 8 | Inflatable Restraint Front Passenger Presence System (PPS) Sensor Pad |
| 9 | Seat Adjuster Switch - Passenger |
| 10 | Heated Seat Element - Passenger - Seat (KA1) |
| Callout | Component Name |
|---|---|
| 1 | Headlamp Switch |
| 2 | Instrument Panel Cluster (IPC) |
| 3 | Driver Information Center (DIC) Switch |
| 4 | Ambient Light Sensor |
| 5 | Inflatable Restraint Passenger Air Bag On/Off Indicator (Sedan w/o 9C1, 9C3) |
| 6 | Radio |
| 7 | I/P Trim Panel |
| 8 | Heated Seat Switch-Passenger (KA7) |
| 9 | HVAC Control Module |
| 10 | Heated Seat Switch-Driver (KA7) |
| 11 | Turn Signal / Multifunction Switch |
