Multifunction Relay Module Bracket Replacement

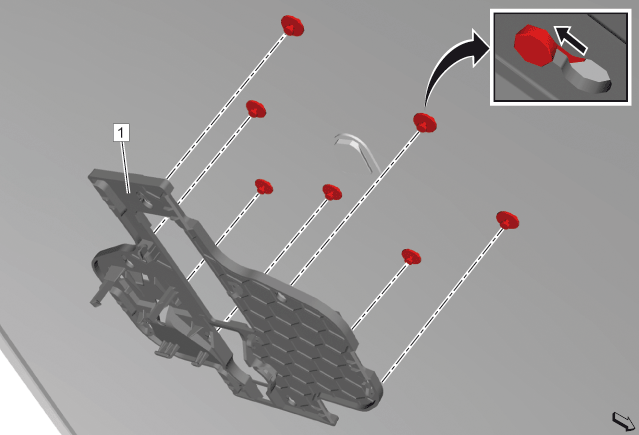

Fig 1: Multifunction Relay Module Bracket
Courtesy of GENERAL MOTORS COMPANY
Callout
Component Name
Preliminary Procedures
{If equipped}
Front View Camera Replacement
Inside Rearview Mirror Replacement
1
Multifunction Relay Module Bracket
Procedure
Disconnect the electrical connectors.
Slide the bracket upward to disengage tabs, gently pull from windshield.
