Liftgate Side Sensor Replacement

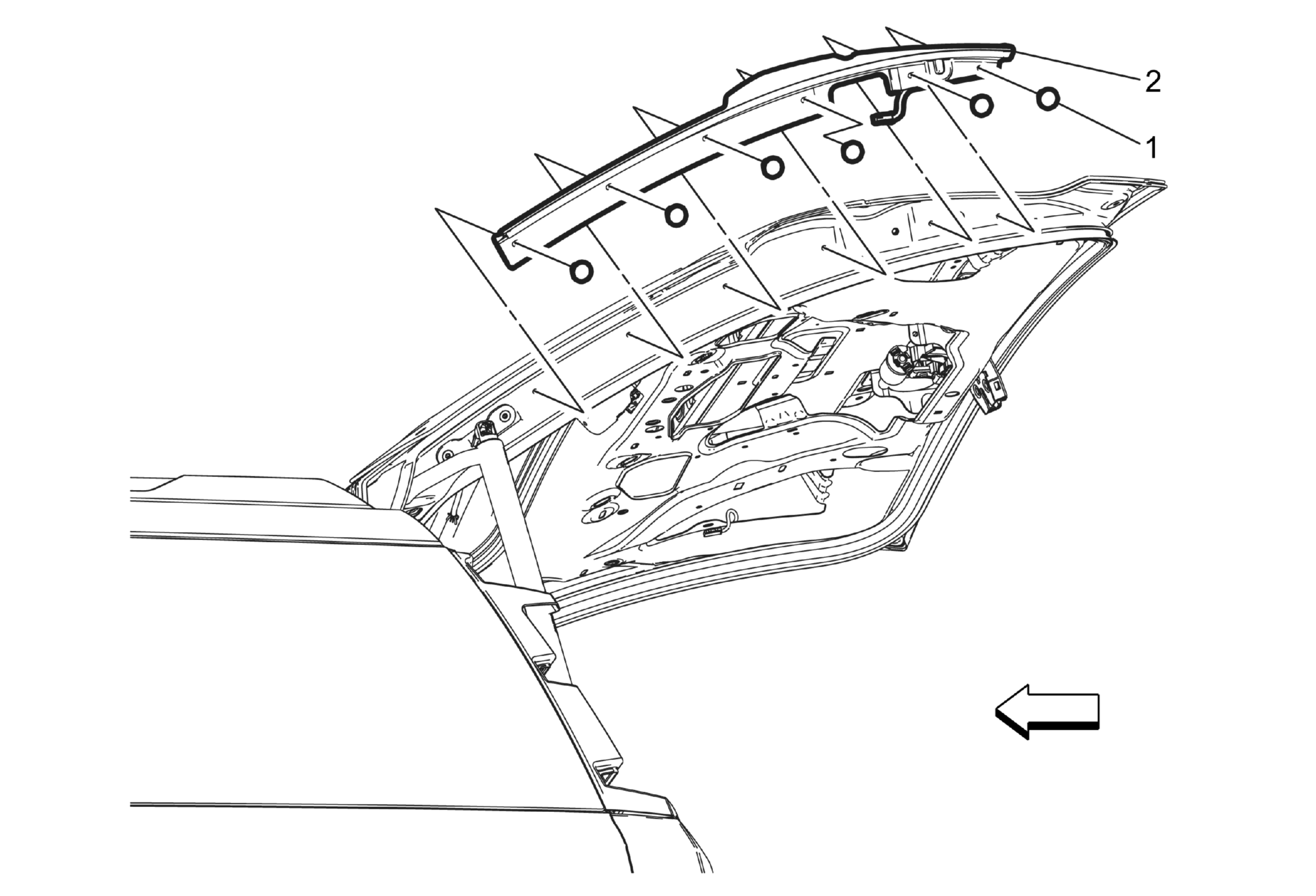

Fig 1: Liftgate Side Sensor
GM3608391Courtesy of GENERAL MOTORS COMPANY
Callout Component Name

Preliminary Procedures

  1. Remove the liftgate trim finish panel. Refer to Liftgate Trim Finish Panel Replacement
  2. Disconnect the electrical connector.
1 Liftgate Side Sensor Retainers (Qty: 6)
NOTE:

The retainers are ONE time use ONLY. They must be replaced after being removed.

2 Liftgate Side Sensor
