Engine Components - Left Front (LTG)

Engine Components - Left Front (LTG)

Items
1: B111B Turbocharger Boost/Intake Air Temperature Sensor (LTG) B111B Turbocharger Boost/Intake Air Temperature Sensor (LTG)
2: Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LTG) Q6E Camshaft Position Actuator Solenoid Valve - Exhaust
3: Q42 Turbocharger Wastegate Solenoid Valve (LTG) Q42 Turbocharger Wastegate Solenoid Valve
4: Q40 Turbocharger Bypass Solenoid Valve (LTG) Q40 Turbocharger Bypass Solenoid Valve
5: Q46 A/C Compressor Solenoid Valve Q46 A/C Compressor Solenoid Valve
6: G1 A/C Compressor
7: Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch (LTG)

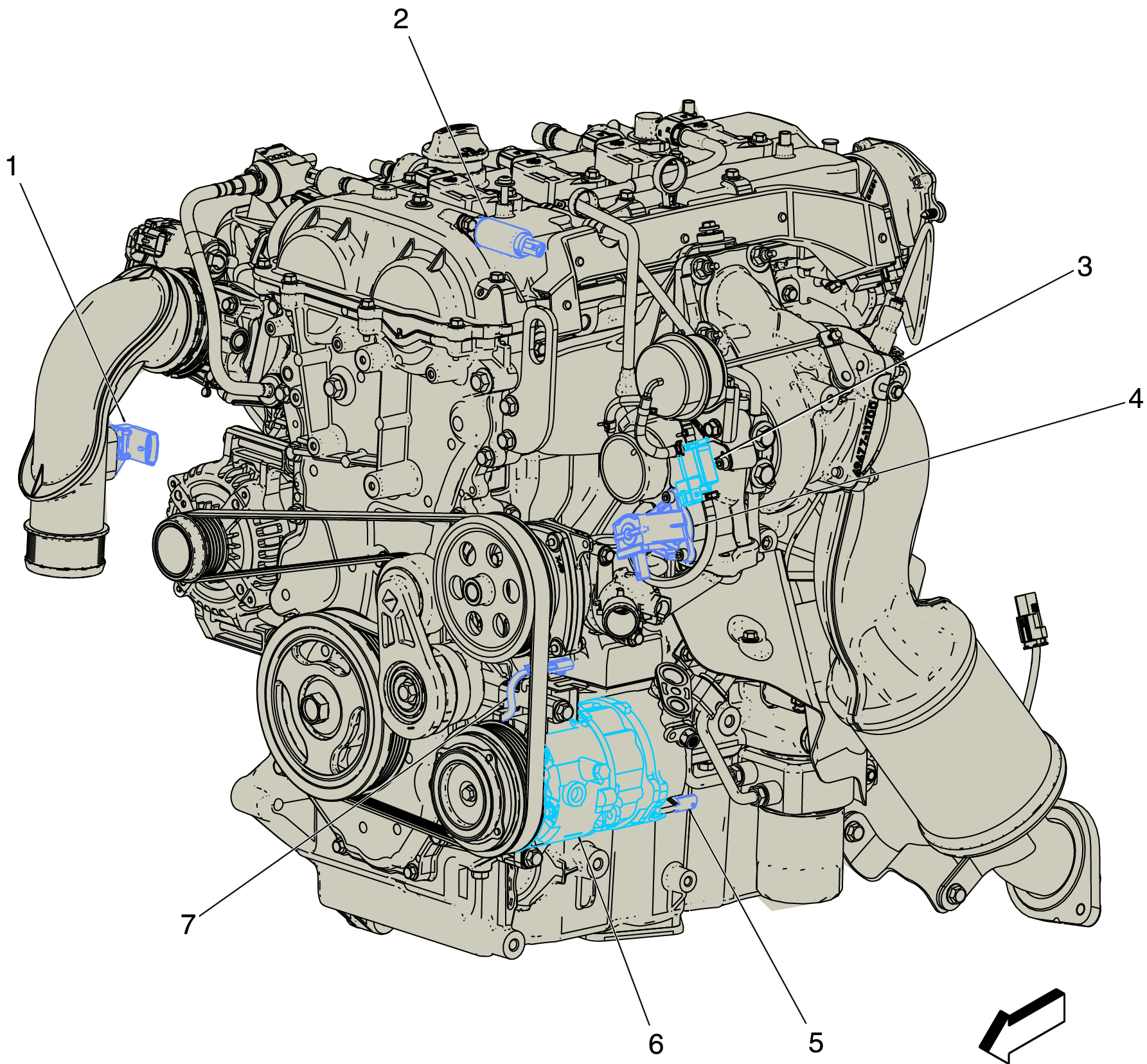

Fig 1: Engine Components - Left Front (LTG)
GM4240257Courtesy of GENERAL MOTORS COMPANY
